交错编织金属丝网三维结构设计

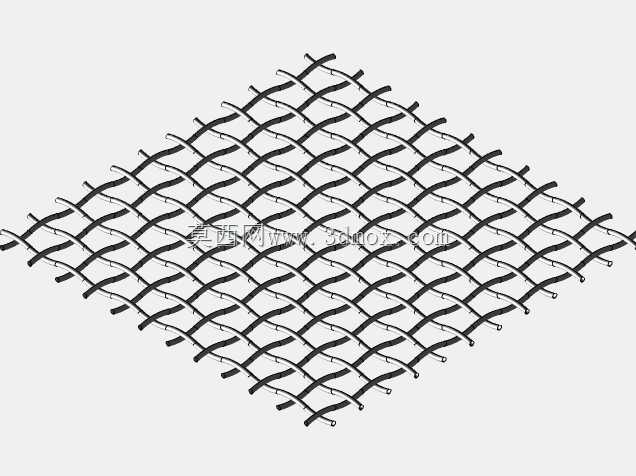

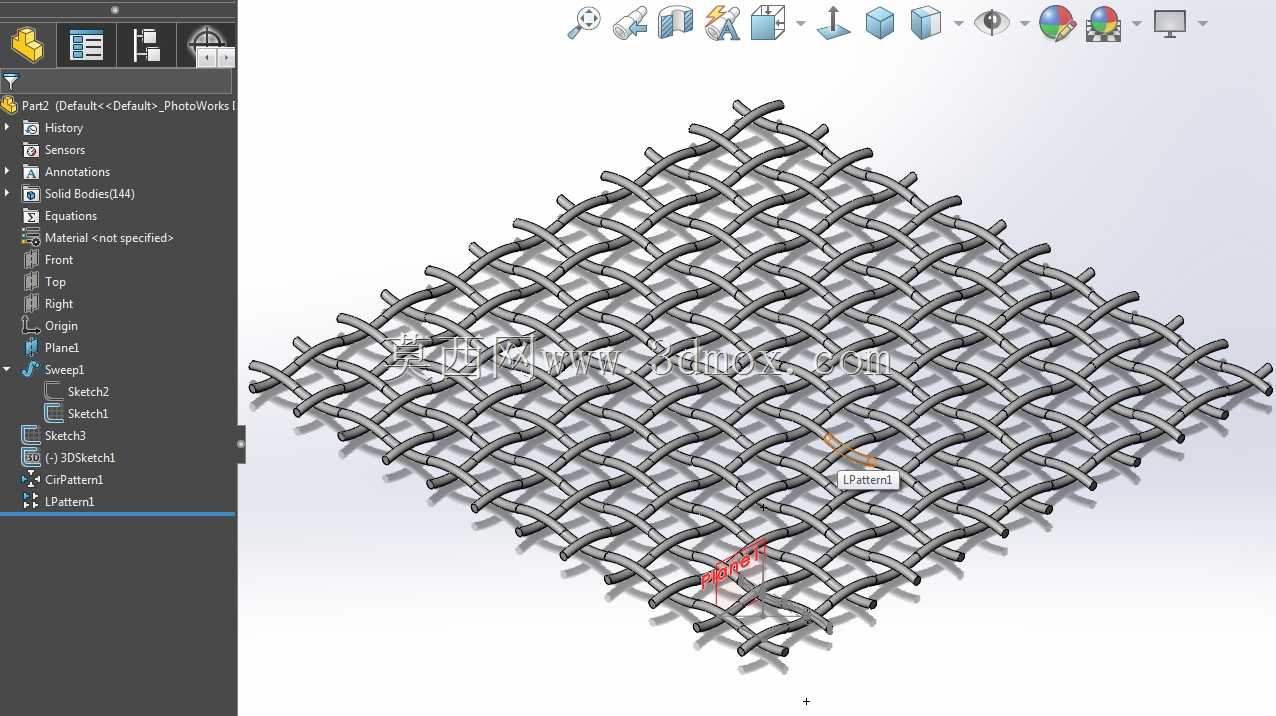

　　平纹编织的丝网采用经纬丝交替上下叠压的编织方式，每根经丝和纬丝的接触点都形成了稳定的受力支撑点，这种结构相比焊接网片拥有更好的整体韧性，在受到侧向冲击或者持续张紧力时，应力能够沿着丝材的交织点均匀分散，不会出现局部应力集中导致的丝材断裂问题。在实际工程应用中，这类丝网常被安装在流体管道的过滤段、振动筛分设备的筛面层、设备通风口的防护位置，不同的丝径和网孔尺寸对应不同的使用场景：当用于高精度流体过滤时，会选用更细的丝径和更小的网孔，保证拦截精度的同时降低流体通过的阻力；当用于物料筛分时，会根据筛分物料的粒径调整网孔尺寸，同时适当加大丝径提升网面的耐磨性能，避免长期被硬质物料冲刷导致丝径磨损断裂；当用于设备安全防护时，在工业过滤、物料筛分、设备防护等多个工程场景中，金属编织丝网都是应用频次极高的基础构件，不同工况对丝网的丝径、网孔尺寸、编织角度、张紧度都有差异化要求，以往很多设计人员在整机建模时，往往采用简化的面纹理替代真实丝网结构，导致后续做有限元受力分析、流体通过性仿真时出现较大偏差，无法准确模拟丝网在实际工况下的形变、拦截效率以及流体阻力特性。这款交错编织的金属丝网结构，完全还原了平纹编织金属网的真实交织形态，每根金属丝的交叉位置都做了贴合的压接处理，没有出现建模时常见的丝材穿模、间隙过大或者过度干涉的问题，能够直接导入到各类设备装配体中使用，不需要设计人员再花费大量时间调整丝材的空间位置关系。从结构设计逻辑来看，

　　会选用更粗的丝径和更大的丝材间距，在保证通风散热的前提下，提升网面的抗冲击能力，防止异物飞入设备内部或者人员误触内部运转构件。建模过程中需要重点关注丝材的弯曲半径控制，金属丝在交叉位置的弯曲弧度需要和丝径匹配，弯曲半径过小会导致实际生产时丝材出现应力开裂，弯曲半径过大则会导致网孔尺寸出现偏差，无法满足筛分或者过滤的精度要求，同时相邻丝材之间的间隙需要严格控制，既要保证编织结构的紧凑性，避免网面在受力时出现丝材移位导致网孔变形，也要避免过度干涉导致后续生产时编织工艺无法实现。在安装边界设计上，这类丝网通常会配合压条、网框使用，建模时预留的安装边需要根据配套的固定方式调整尺寸，当采用螺栓压接固定时，网面边缘需要预留足够的压接宽度，

　　避免张紧安装时网面从压条位置滑脱；当采用焊接固定时，网面边缘的丝材需要做齐平处理，保证焊接时网面和框架能够充分贴合，减少焊接变形。很多设计人员在做丝网相关结构设计时，容易忽略丝材交织位置的接触关系，直接用交叉的圆柱体代替编织结构，这种模型在做装配干涉检查时会出现大量误报，同时在做渲染或者工程出图时，无法准确表达丝网的真实结构，给生产端的工艺理解造成偏差，而这款还原真实编织形态的丝网结构，能够准确呈现平纹编织网的空间结构，不管是用于装配仿真、受力分析还是工艺指导，都能提供准确的结构参考。在流体过滤场景中，丝网的厚度、网孔的开孔率是影响过滤效率和阻力的核心参数，建模时通过调整丝径和编织间距，可以快速调整出符合工况要求的开孔率，

　　不需要重新搭建整个编织结构的逻辑，只需要修改对应的参数就能生成不同规格的丝网模型，大幅提升设计迭代的效率。在振动筛分设备的应用中，丝网的张紧度会直接影响筛分效率和网面使用寿命，真实的编织结构模型能够准确模拟网面在张紧状态下的形变情况，帮助设计人员确定合适的张紧行程，避免张紧力过大导致丝材长期处于高应力状态提前断裂，或者张紧力不足导致网面在振动过程中出现二次振动，和筛框发生碰撞磨损。在设备防护场景中，丝网的抗冲击性能是核心考量指标，通过对真实编织模型做冲击仿真，能够准确获取不同丝径、不同编织角度下网面的抗冲击能力，为防护网的选型提供准确的数据支撑，避免选型过薄导致防护失效，或者选型过厚造成材料浪费、通风阻力过大的问题。
