阶梯钻切削刀具三维结构设计

　　在金属切削加工、钣金加工、机电装配等场景中，阶梯钻是替代多支不同直径直柄麻花钻完成多阶孔一次成型加工的核心刃具，尤其适合薄板件、型材件上的沉头孔、阶梯孔加工，能有效减少换刀频次，避免多次换刀带来的同轴度误差，在配电箱加工、五金柜体制作、小型金属构件装配现场的应用占比逐年提升。这款阶梯钻的结构设计围绕钻削过程的排屑顺畅性、切削稳定性、刃口耐用度三个核心维度展开，整体采用直柄夹持结构，柄部直径匹配常规手电钻、台钻、加工中心的钻夹头夹持范围，无需额外配置变径套即可完成装夹，夹持段的圆柱度公差控制在h6级别，保证高速旋转时的径向跳动量控制在0.02mm以内，避免钻削过程中出现孔位偏移、孔径超差的问题。切削段采用多阶直径递进的结构设计，

　　每一级阶梯的过渡位置都设计有微小的倒角过渡，避免应力集中导致的刃口崩损，同时每一级切削刃都匹配对应的螺旋排屑槽，槽型的螺旋角经过优化，针对钢件、铝合金、薄铜板等不同加工材质的排屑特性调整了槽深与槽宽比例，加工钢件时切屑可以顺着螺旋槽顺利排出，不会出现切屑缠绕刀体、刮伤已加工孔壁的问题。钻尖部分采用标准的118度顶角设计，兼顾定心性能与轴向钻削力的平衡，横刃经过修磨处理，降低钻削初始阶段的轴向抗力，减少薄板加工时的材料变形量，避免钻孔位置出现鼓包、毛刺过大的问题。刃带部分设计有0.1mm左右的窄刃带，既可以保证每一级孔径的尺寸精度，又能减少刃带与孔壁的摩擦面积，降低钻削过程中的发热量，延长刀具的单次刃磨使用寿命。从安装边界来看，

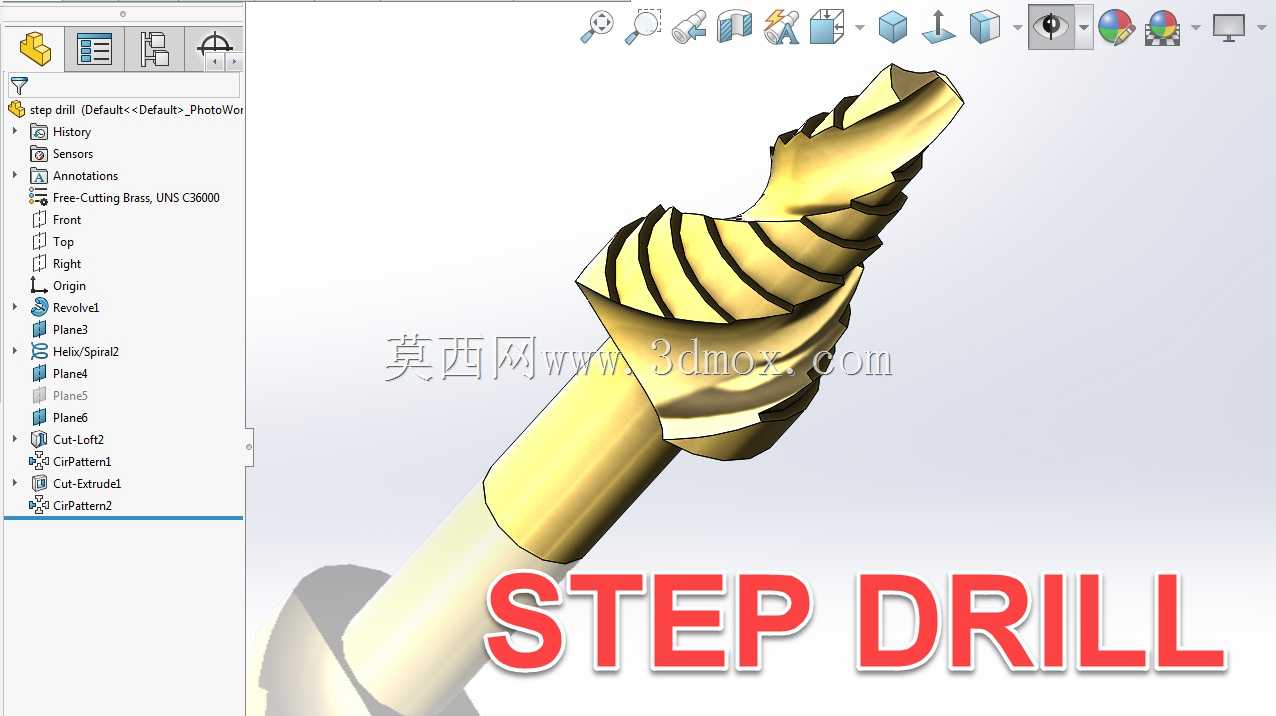

　　这款阶梯钻的整体长度控制在常规手持电动工具的适配范围内，不会因为刀体过长导致加工深腔位置时出现干涉，同时每一级阶梯的直径公差按照IT7级精度设计，加工出的阶梯孔可以直接满足螺栓过孔、沉头螺钉安装的尺寸要求，无需后续进行铰孔、锪孔等二次加工。在实际建模过程中，螺旋槽的曲面构建采用扫掠结合布尔运算的方式完成，先绘制每一级阶梯的截面轮廓，再沿着螺旋引导线扫掠出排屑槽的实体，之后与刀体主体进行布尔求差，过程中需要注意每一级切削刃的后角角度控制，后角过大容易导致刃口强度不足崩损，后角过小则会增大后刀面与工件的摩擦，导致钻削发热严重、刀具快速磨损。刀体的过渡圆角位置需要做平滑处理，避免热处理过程中出现应力集中导致的开裂风险，

　　同时排屑槽的表面粗糙度需要控制在Ra1.6以下，减少切屑排出时的阻力，避免切屑卡滞在槽内。在实际应用场景中，这类阶梯钻常被用于现场安装作业中的扩孔、沉孔加工，比如电气安装时在薄钢板上加工穿线孔与沉头螺钉孔，不需要频繁更换不同直径的钻头，一支刀具即可完成从定位钻削到最终阶梯孔成型的全部工序，大幅提升现场作业的效率。同时在批量零件的钻削加工中，阶梯钻的一次成型特性可以有效保证同批次零件阶梯孔的同轴度，避免多次换刀定位带来的位置度误差，降低后续装配环节的修配工作量。设计过程中还需要考虑刀具的动平衡性能，由于阶梯钻的直径是逐级变化的，刀体的质量分布并非完全均匀，在高速钻削的工况下，需要对刀体进行动平衡校正，将剩余不平衡量控制在允许范围内，避免高速旋转时出现振动，影响孔的加工质量与刀具寿命。另外，每一级阶梯的端面切削刃都设计有微小的刃倾角，控制切屑的流出方向，让切屑向待加工表面方向排出，避免切屑刮伤已经加工完成的孔壁表面，保证孔壁的表面质量满足装配要求。
