多股捻绕式钢丝绳三维结构设计

　　在起重吊装、索道运输、矿井提升、电梯曳引这类需要长距离传递大拉力的工程场景里，钢丝绳是绕不开的核心挠性受力构件，和刚性拉杆不同，它能配合卷筒、滑轮完成变向收放，在承受轴向拉力的同时，还能适应弯曲绕行的工况，不会因为反复弯折出现瞬间脆性断裂，这也是它能在各类重载移动设备里沿用至今的核心原因。做这个三维结构的时候，最先要捋顺的是捻制逻辑，不是简单把圆柱拧成螺旋就完事——实际工程里的钢丝绳大多是双捻结构，先把多根高强度钢丝按固定捻距拧成股，再把若干绳股围绕绳芯按相反或相同的捻向拧成整绳，建模的时候要先确定单丝直径、股内钢丝数量、绳股数量、捻距这几个核心参数，捻距不能太大也不能太小，捻距过大的话绳体松散，受力时各丝受力不均容易单丝提前断裂，

　　捻距过小的话绳体刚性太大，弯曲时钢丝间的附加应力会急剧升高，过滑轮的时候弯折疲劳寿命会掉得很厉害。建模过程里要注意每根钢丝的空间螺旋线轨迹，要保证相邻钢丝之间是贴合接触但不出现干涉穿透，很多新手做这类模型容易出现丝与丝之间留缝或者穿模的问题，放到装配里做运动仿真的时候就会报错，实际生产里如果钢丝间隙控制不好，绳的直径公差会超标，和滑轮绳槽匹配不上，要么卡绳要么磨绳，使用寿命会大幅缩短。从安装边界来说，这类钢丝绳的选型首先要匹配滑轮的绳槽半径，槽半径比绳公称半径大5%到10%是比较合适的，太小会夹磨绳的外侧，太大的话绳受力时会被压扁，股层容易错位；绳的弯曲直径不能小于规范要求的最小倍率，比如起重用绳一般要求滑轮直径是绳径的20倍以上，

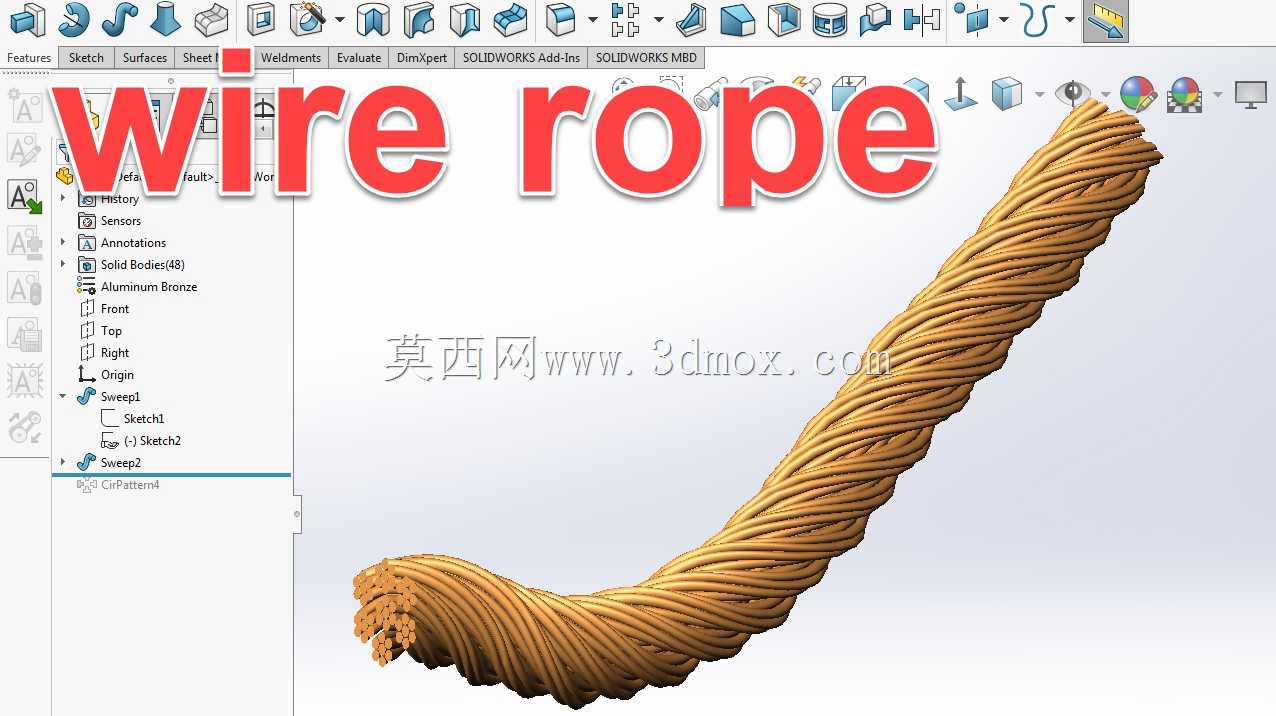

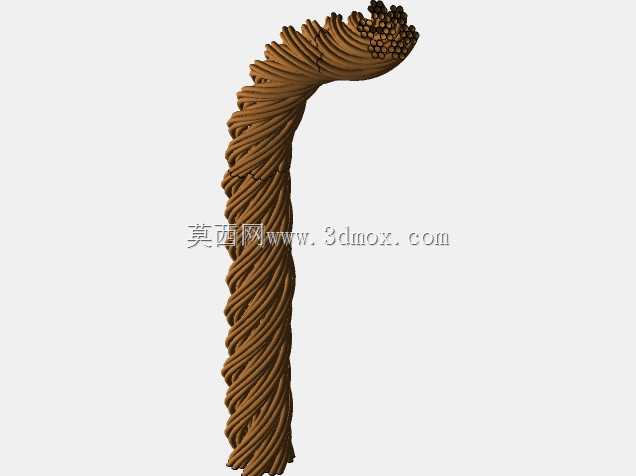

　　太小的弯曲半径会让绳外层钢丝的弯曲应力超过许用值，反复弯折几万次就会出现断丝。从功能特性上看，这种多股捻绕的结构自带一定的吸震能力，启动和制动瞬间的冲击载荷会被绳体的微小弹性变形抵消掉一部分，不会像刚性拉杆那样把冲击直接传到机架连接点，而且断丝是逐步发展的，不会像整根钢杆那样断裂前无明显征兆，日常巡检的时候数可见断丝数量就能判断剩余寿命，给运维留足更换窗口期。设计的时候还要考虑绳芯的作用，不管是纤维芯还是金属芯，建模的时候都要留出芯部的空间，纤维芯的储油功能能在绳反复弯曲的时候给钢丝间提供润滑，减少干摩擦磨损，金属芯的话能提升绳的径向抗挤压能力，适合多层缠绕在卷筒上的工况，不会被上层绳压变形。很多人做钢丝绳模型只做个直段示意，

　　其实做一小段带弯曲的结构更能体现设计合理性，能直观看到弯曲状态下各层钢丝的位移情况，外层钢丝的伸长量、内层钢丝的挤压状态都能通过模型测量出来，给后续的有限元受力分析提供准确的几何基础，不用再简化模型导致计算结果和实际受力偏差太大。实际工程里选钢丝绳的时候，还要根据使用场景选捻向，比如单层缠绕的卷筒一般用交互捻绳，不容易松扭，多层缠绕的时候要用同向捻绳，绳的贴合性更好，不会出现咬绳的问题，这些结构细节在三维模型里都要准确还原，不能所有场景都用同一种捻向的模型应付，不然出工程图的时候会给生产端造成误导。另外，绳端的固定边界也要在建模时考虑预留，不管是用绳卡、压套还是楔形接头，绳的端部直径偏差要控制在标准范围内，不然压套的时候压不紧，受力的时候会抽头滑脱，这些安装配合的尺寸在三维建模阶段就要核对好标准公差，不能等做样件的时候才发现尺寸不对。
