多段钣金弯头结构三维设计方案

　　在通风除尘、物料气力输送、工业排烟等管路布设场景中，经常会遇到管路需要转向避让现场梁柱、设备本体的情况，常规标准角度冲压弯头往往无法适配现场非标的转向角度、变径需求，这时候采用钣金工艺制作的多段弯头就成为工程现场的首选方案。这类多段弯头采用薄钢板逐段折弯拼接成型，不需要开模定制，小批量加工成本极低，现场适配调整灵活，尤其适合非标设备配套管路、临时改造管线的布设需求。

　　从结构设计逻辑来看，这类多段弯头的核心是将整段弯转的曲面拆分为多段斜切的圆柱管节，每一段管节的两端都按照对应弯转角度做斜口裁切，相邻管节拼接后就能形成平滑的弯转流道，相比整段拉伸成型的弯头，分段式结构的钣金展开难度更低，普通数控剪板、折弯设备就能完成加工，不需要专用的冲压模具，加工门槛大幅降低。设计过程中需要优先核算管路内部的介质流速，对于含尘气流、颗粒物料输送的场景，弯管的曲率半径不能过小，否则容易在弯管内侧形成物料堆积、局部磨损过快的问题，一般曲率半径取管路直径的1.5-2倍区间，平衡流道顺畅度和安装占用空间。

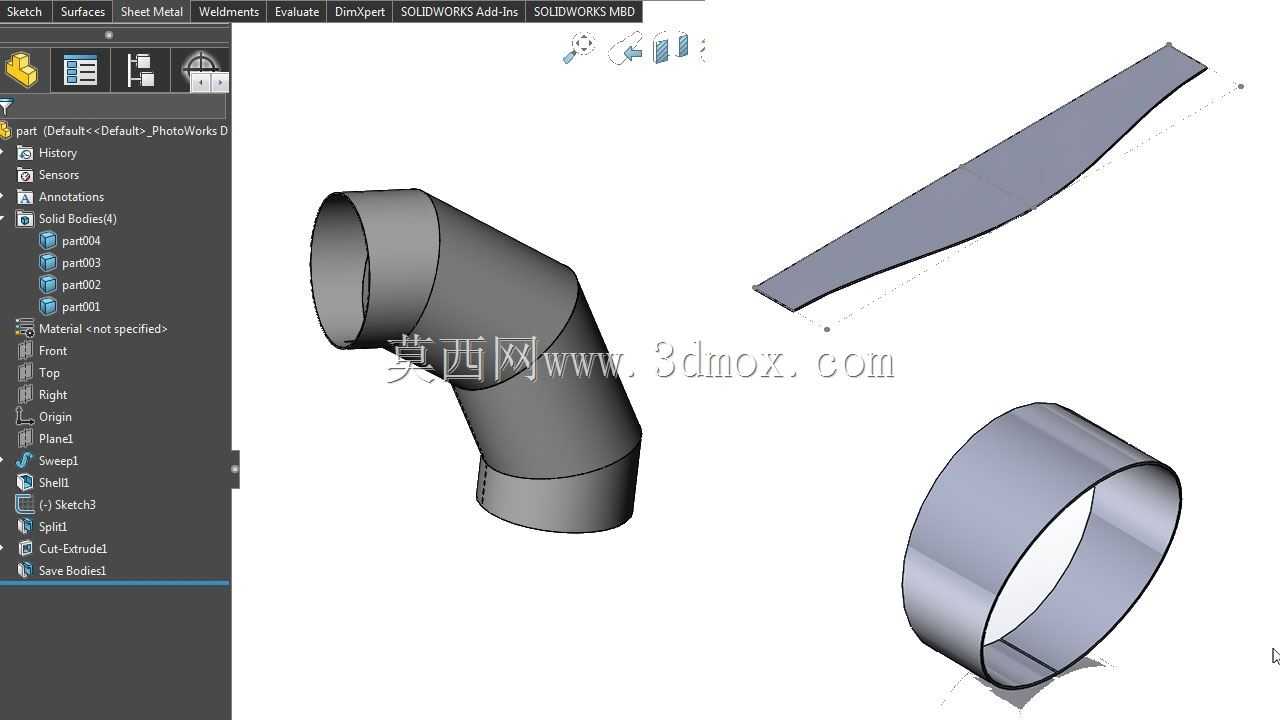

　　具体到建模逻辑上，首先要确定整个弯头的总转向角度、两端对接的管路直径，以及现场允许的安装空间边界，避免制作完成后弯头外轮廓和周边设备、结构件发生干涉。每一段管节的斜切角度需要根据总段数均分，段数越多弯管的流线型越好，流阻越低，但对应的拼接焊缝也会增加，加工工作量随之上升，常规工程应用中45度转向一般分2-3段，90度转向分3-4段即可平衡性能和加工成本。每一段管节展开后都是扇形的平板料，设计时需要预留好拼接的咬口或者焊接余量，薄板通风管路一般采用咬口连接，不需要焊接，安装速度更快，厚板或者高压管路则需要预留焊接坡口，保证拼接强度。

　　安装边界方面，这类多段弯头两端一般预留直边段，方便和上下游的直管路做套接或者法兰连接，直边段长度一般取50-100mm，根据管路直径调整，直径越大直边段越长，保证连接的密封性和结构强度。设计时需要注意弯头的整体投影尺寸，尤其是在狭窄的设备夹层、管线井内布设时，要核算弯头最外侧的转弯半径，避免和墙体、其他管线发生碰撞，同时要预留足够的安装操作空间，方便现场工人拧螺栓、打密封胶。和标准冲压弯头不同，钣金多段弯头可以根据现场需求灵活调整某一段的长度，比如现场遇到障碍物时，可以直接调整中间某段管节的轴向长度，不需要重新制作整个弯头，现场适配性极强。

　　从实际使用性能来看，这类钣金多段弯头的内壁流道平滑，只要拼接时处理好接缝处的毛刺，流阻和整模弯头差距极小，完全能满足常规通风、低压物料输送的需求。对于有耐磨需求的场景，还可以在弯头外侧预留补强板的安装位置，或者在弯头内侧做衬耐磨涂层的结构，不需要改变整体外形尺寸就能提升使用寿命。在日常的设备维护中，这类分段式弯头也可以单独更换磨损最严重的某一段管节，不需要拆卸整段管路，维护成本远低于整体成型的弯头。在建模过程中，每一段管节的参数都做了关联，调整总转向角度、管径、曲率半径时，所有管节的斜切角度、展开尺寸都能自动更新，不需要逐段重新绘制，能大幅提升非标管路设计的效率，适配不同项目的差异化需求。
