螺旋螺母旋转传动配合结构设计

　　这套螺旋螺母旋转结构，核心服务于需要将旋转运动与直线运动做精准转换的工业传动场景，常见于精密进给工位、线性调节机构、传感器配套的位移调整单元中，区别于常规螺杆旋转、螺母直线移动的传动形式，该结构采用螺母自身旋转带动配套构件做线性位移的设计逻辑，能在安装空间轴向尺寸受限的设备里，大幅缩减传动单元的轴向占用长度，适配很多紧凑型设备的内部布局要求。从实际功能层面看，该结构在运行过程中，螺母作为主动旋转件，通过内螺纹与配套螺杆的螺旋副啮合，同时配合外周的多组定位、导向、密封构件，既保证旋转过程中螺纹啮合的同轴度，避免偏载造成的螺纹磨损加剧，也能阻隔外部粉尘、切削液等杂质进入螺旋副啮合区域，延长传动组件的维护周期。设计过程中，

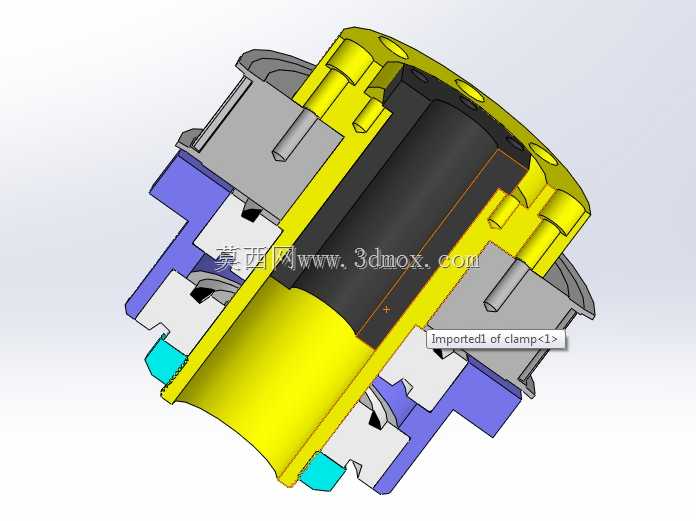

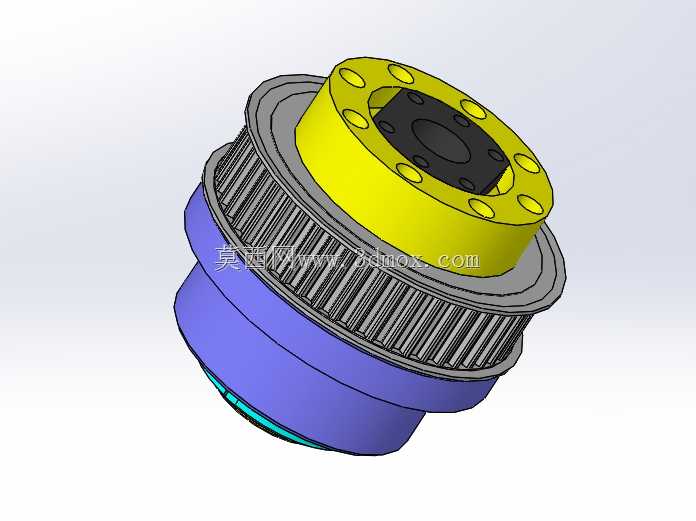

　　首先要明确螺旋副的导程参数，这直接决定了螺母每旋转一周对应的直线位移量，需要匹配对应工位的进给精度要求，导程过小会降低进给效率，导程过大则难以保证微调精度，因此在结构布局时，螺母外周的黄色主体构件作为旋转承载基体，其上均匀分布的多个安装孔位，用于和外部旋转驱动件做刚性连接，保证驱动扭矩能平稳传递到螺母本体，避免扭矩传递过程中出现偏摆。安装边界层面，该结构的径向尺寸需要匹配安装腔体的内径公差，外周分布的紫色导向构件与安装腔体的内壁做滑动配合，在螺母旋转过程中承担径向支撑作用，抵消螺旋副啮合过程中产生的径向分力，避免螺母出现径向窜动，同时黑色的内芯衬套与螺杆做同轴配合，衬套的内孔公差需要和螺杆外径做间隙配合设计，间隙量控制在合理范围内，

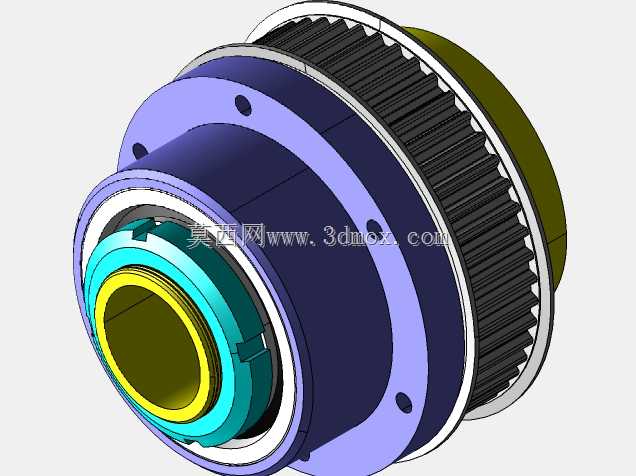

　　既保证螺杆能顺畅穿过，也不会因为间隙过大造成同轴度偏差。结构中设置的多组密封件，也就是图中青色的环状构件，分别布置在结构的两端进出位置，采用双唇密封结构，在螺母旋转过程中，密封唇口始终贴合配合面，既能阻挡外部杂质进入内部螺旋副，也能防止内部润滑脂溢出，保证螺旋副长期处于良好润滑状态。在实际设备应用中，这类结构常被用在精密检测设备的探头进给调整、自动化装配工位的压头位移驱动、小型试验装置的位置调节单元中，相比传统的螺杆旋转传动形式，螺母旋转的结构可以将驱动单元布置在结构的径向侧方，不需要在螺杆的轴向端部预留驱动电机的安装空间，对于轴向安装尺寸紧张的设备来说，能有效压缩整机的轴向长度，让设备结构更加紧凑。

　　设计时还需要考虑各构件的材料匹配，旋转承载基体采用刚性较好的合金材质，保证扭矩传递过程中不会出现形变，导向构件采用耐磨的自润滑材质，降低滑动配合过程中的摩擦阻力，减少运行噪音，螺纹副的表面做硬化处理，提升螺纹表面的耐磨性能，应对长期往复旋转运行的磨损消耗。各构件之间的轴向定位通过台阶面与卡接结构实现，不需要额外设置过多的紧固件，减少结构的零件数量，降低装配复杂度，同时也减少了因为紧固件松动造成的结构故障概率。在装配流程上，需要先将密封件、导向衬套依次压入承载基体的对应安装槽内，保证各配合面完全贴合，没有出现偏斜，之后再将螺母本体与承载基体做刚性连接，最后整体套入配套螺杆，验证旋转过程是否顺畅，有没有卡滞、异响的情况，同时检测旋转过程中的径向跳动量，保证跳动值在设计允许的公差范围内，避免运行过程中出现位置偏差。
