桌面级DIY三轴雕刻切割设备结构设计

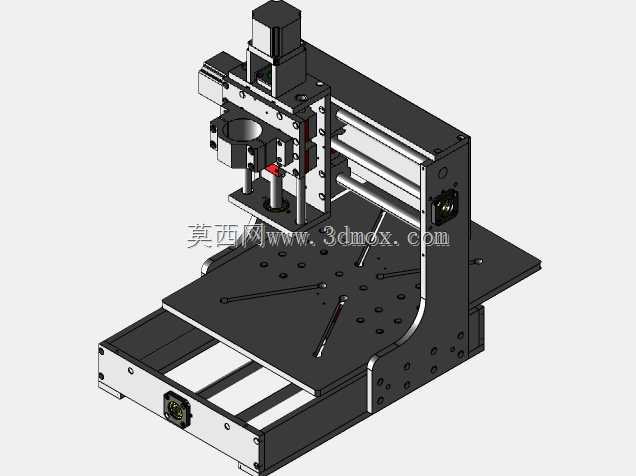

　　这套小型三轴加工结构，主要面向个人工作室、创客场景的小尺寸工件加工作业，可覆盖薄木板、亚克力板、软金属薄片、PCB板材的雕刻与切割工序，相比工业级大型雕刻设备，其占地空间更小，安装调试门槛更低，适合小批量打样、个性化定制加工的使用需求。从结构布局来看，设备采用龙门式动梁设计，X轴方向跨距预留了300mm左右的有效加工行程，Y轴沿工作台纵深方向布置200mm左右的进给行程，Z轴垂直方向预留80mm的升降空间，整体安装边界控制在450mm350mm300mm范围内，可直接放置在常规工作台面上使用，不需要额外做设备基础固定。传动部分采用光轴导轨配合锁紧滑块的方案，X、Y轴均采用双光轴平行布置的导向结构，滑块通过预紧顶丝消除径向间隙，

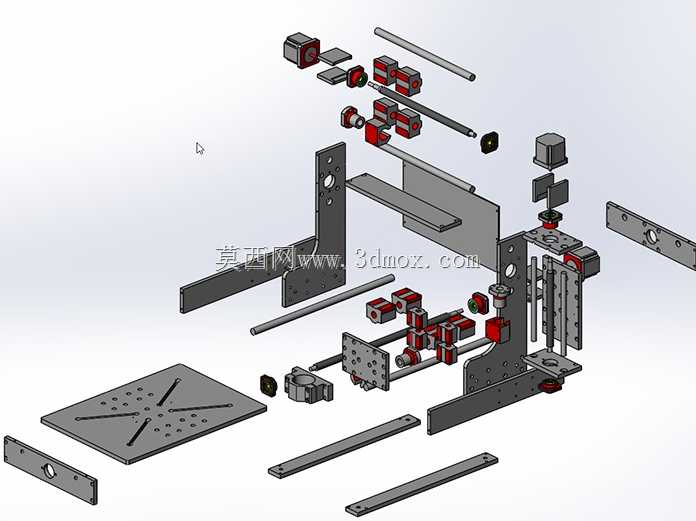

　　保证进给过程中的运动平顺性，避免加工过程中出现抖动振纹；Z轴导向采用单光轴加侧靠定位的结构，配合丝杠传动实现垂直方向的精准进给，三个轴的驱动端均预留了步进电机安装位，可根据加工负载需求选配42型或57型步进电机，通过联轴器直接与传动丝杠连接，减少传动链的间隙累积。工作台部分采用带T型槽的平板结构，台面预留了多组阵列安装孔，可通过压板直接固定待加工工件，也可加装专用夹具适配异形工件的装夹需求，台面平面度控制在0.1mm以内，保证大尺寸板材加工时的深度一致性。机架部分采用折弯钢板拼接结构，各连接位均设计了定位止口，组装时可通过止口快速定位各部件的相对位置，不需要额外做复杂的调校工作，侧板与横梁的连接位采用螺栓锁紧加定位销的组合固定方式，

　　避免长期运行后连接位出现松动偏移。设计过程中充分考虑了DIY组装的便利性，所有零部件均采用标准件与通用加工件组合的方案，光轴、丝杠、螺栓、滑块均可直接采购市售标准规格，不需要定制特殊异形件，降低了零件采购与加工的难度；各轴的行程限位位置预留了微动开关安装位，可加装限位开关实现硬限位保护，避免超程运行导致的机械结构损坏。从实际使用场景来看，这套结构可适配不同功率的加工主轴，加工软质材料时可选用低功率高速主轴，加工硬度稍高的金属薄片时可更换更大扭矩的主轴组件，主轴安装位采用标准抱箍结构，可兼容直径42mm、52mm的常规主轴型号，不需要额外修改安装结构。走线部分在各运动部件的侧边预留了走线槽位置，可将电机线、主轴电源线沿机架侧边布置，

　　避免运动过程中线缆与传动部件发生干涉；设备底部预留了电控箱安装位，可将驱动板、电源模块直接集成在设备底座内部，减少外部走线的杂乱问题。在结构刚性设计上，龙门横梁采用加厚钢板折弯成型，截面为C型结构，在保证轻量化的同时提升了横梁的抗弯曲能力，避免X轴高速运动时横梁出现形变影响加工精度；Y轴的两个导向光轴分别固定在底座两侧的立板上，光轴两端采用通孔加顶丝锁紧的固定方式，保证光轴的直线度，长期运行后如果出现光轴磨损，可直接松开顶丝更换光轴，不需要更换整个底座结构。Z轴滑台部分设计了主轴安装板的微调结构，可通过调节螺栓微调主轴的垂直角度，保证主轴轴线与工作台面的垂直度，避免加工时出现侧壁倾斜的问题；各轴的丝杠螺母座均设计了间隙调节结构，可通过锁紧螺母调整丝杠与螺母的配合间隙，补偿长期使用后的磨损量，延长设备的精度保持周期。
