洗衣机用波形垫圈结构设计方案

　　在民用家电、小型机电设备的装配环节里，这类波形弹性垫圈的使用场景非常普遍，尤其是在存在持续振动、轴向尺寸公差需要补偿的连接部位，它的作用往往是普通平垫圈无法替代的。很多刚接触结构设计的工程师容易忽略这类小零件的选型，总觉得螺栓拧紧就够了，但实际在洗衣机这类整机运行时存在持续交变振动的设备里，传动部位、桶体连接部位的紧固件如果没有合适的弹性补偿元件，运行几千次循环后很容易出现预紧力衰减，轻则产生异响，重则出现连接松动、部件移位的故障。

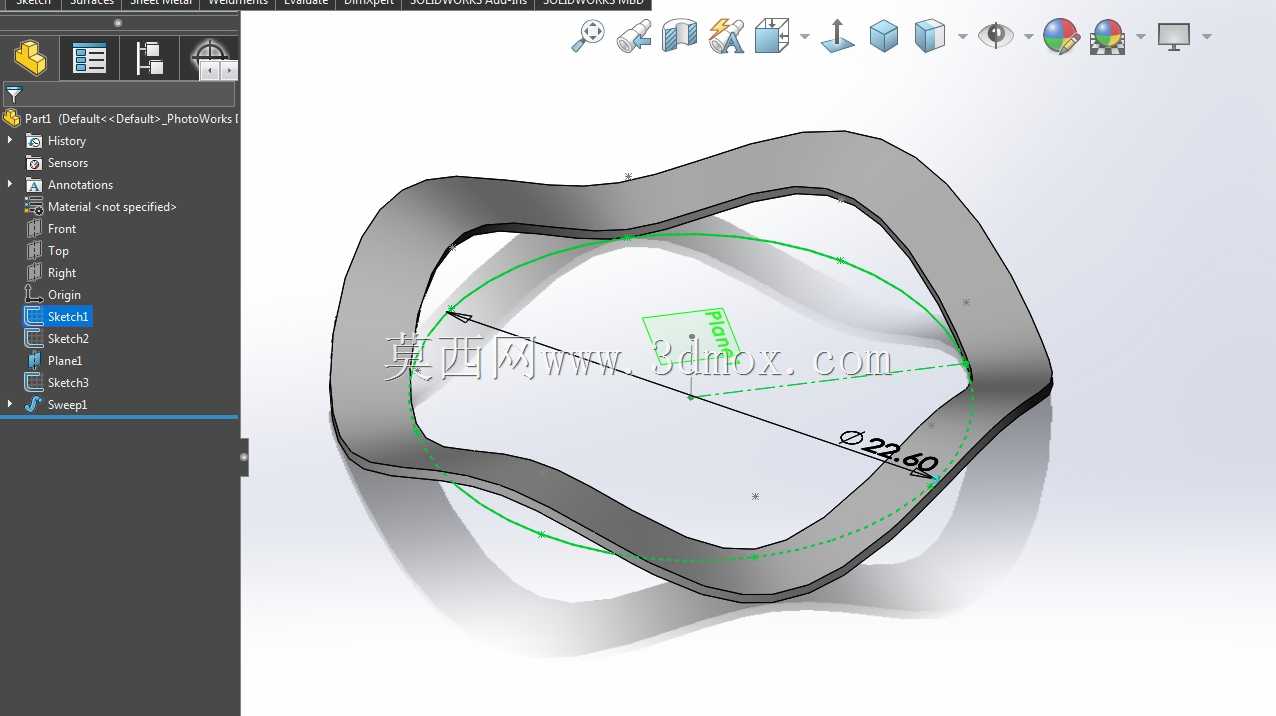

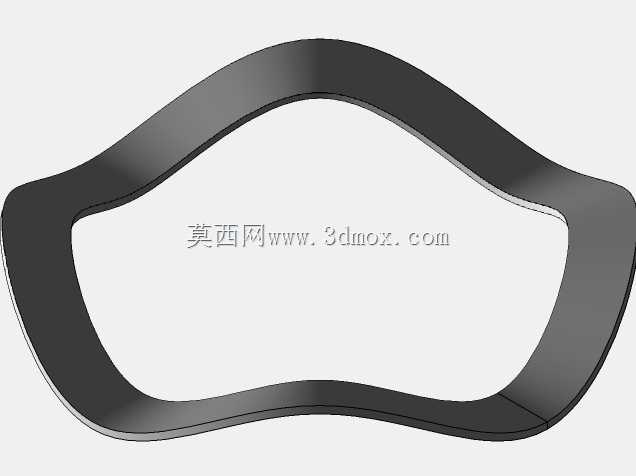

　　这次设计的这款波形垫圈，采用的是三波峰对称结构，和普通单波或者双波结构比起来，三波峰的受力均匀性更好，压缩过程中不会出现偏斜卡滞的问题，内孔公称尺寸适配22.6mm的安装轴径，这个尺寸刚好匹配洗衣机传动组件里的常见输出轴规格，安装时不需要额外扩孔或者加衬套，直接套在轴上就能放进连接副的间隙里。从设计思路上来说，一开始我也考虑过用标准波形垫圈，但标准件的波高往往是固定系列值，而这个应用场景里的连接间隙是1.2mm，需要的补偿量在0.3-0.8mm之间，标准件要么补偿量不够，要么自由高度太高导致预紧行程过长，所以才针对性做了参数化建模，把波峰高度、材料厚度、波峰过渡圆角都做了关联设计，调整参数的时候能直接看到压缩量和接触应力的变化，不用反复做样机测试。

　　实际使用的时候，这个垫圈是放在两个刚性连接面之间的，螺栓拧紧过程中垫圈被逐步压缩，波峰产生的弹性反力会持续作用在两个连接面上，抵消振动带来的预紧力损失。和弹簧垫圈比起来，波形垫圈的接触面积更大，不会像弹簧垫圈那样在零件表面压出明显的压痕，对于表面处理要求高的家电部件来说，这一点很重要，能避免压痕位置出现锈蚀风险。另外它的波形是平滑过渡的，没有尖锐的切口，压缩过程中不会产生切屑，这对于有清洁度要求的装配场景也很友好，不会因为垫圈磨损产生的金属碎屑卡进传动部件里。

　　建模的时候特意把波峰和波谷的过渡圆角做了优化，没有用生硬的折线过渡，不然压缩的时候圆角位置会出现应力集中，反复加载几次就容易产生疲劳裂纹。材料默认选用的是65Mn弹簧钢，表面做发黑处理，当然如果是用在有腐蚀风险的位置，也可以直接替换成304不锈钢的参数，模型里的壁厚参数是可调整的，改一下厚度数值就能直接生成对应刚度的垫圈模型，不用重新画草图。安装边界上要注意，这个垫圈的外径是34mm，对应的安装沉孔直径最好不要小于35mm，不然装配的时候垫圈外圈会蹭到沉孔壁，影响压缩行程，另外安装面的平面度要控制在0.1mm以内，如果安装面倾斜角度太大，垫圈压缩的时候会出现单侧受力，时间长了波峰容易出现永久变形，失去弹性补偿作用。

　　很多人觉得这类小零件不需要精确建模，装配的时候随便调个标准件凑数就行，但实际做运动仿真或者有限元分析的时候，如果垫圈的刚度、外形尺寸和实际零件不一致，算出来的连接副预紧力结果会差很多，甚至会误导后续的结构优化方向。这个模型是完全按照实际加工的工艺参数建的，波峰的成型曲率考虑了冲压加工的回弹量，不是随便画个波浪形就完事，实际冲压生产的时候，按照这个模型的参数开模，成型后的零件尺寸和设计值偏差能控制在0.05mm以内，不需要反复修模。在洗衣机的应用场景里，这个垫圈除了用在传动部位，也可以用在机壳连接、配重块固定这些位置，只要是轴向空间有限，又需要弹性补偿的连接点，都可以根据实际的轴径、间隙调整参数后使用，它的载荷特性是线性度比较好的，在额定压缩量范围内，弹力和压缩量基本成正比，选型的时候很容易计算需要的预紧力，不用查复杂的非线性曲线。
