汽车零部件加工装配生产线三维设计方案

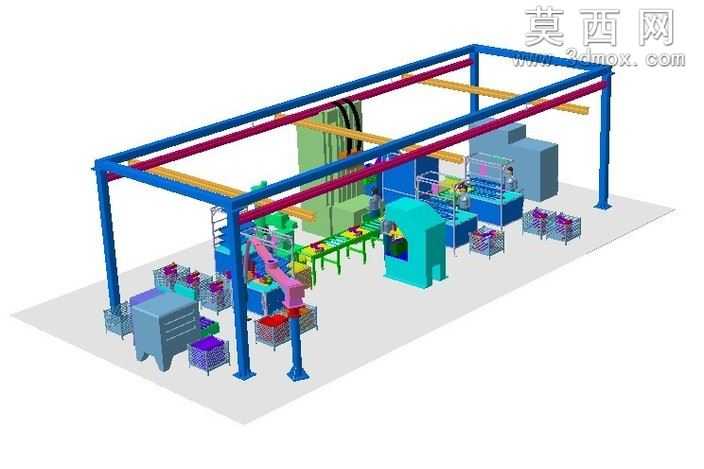

本方案为面向汽车零部件加工环节的整线装配生产系统三维设计成果，整体采用模块化建模思路完成全场景搭建，首先完成主体承重龙门框架的结构建模，框架采用蓝色喷涂型钢作为主支撑立柱，搭配红、黄两色区分的主次横梁，清晰划分出整线的上部吊装走线区域与下部作业区域，框架底部设置可调式支撑脚座，匹配车间地面的安装找平需求，结构建模阶段严格遵循型钢装配的连接逻辑，还原了立柱与横梁的螺栓连接节点、横梁跨接的加固结构，确保整体框架的承重受力逻辑符合实际工业生产的安全规范。产线作业区域按照零部件加工流转的工艺顺序完成工位排布，依次设置了上料缓存工位、自动化加工工位、多轴机械臂转运工位、部件装配工位、成品检测工位与下线缓存工位，各工位的设备建模均还原了真实工业设备的外观特征与操作空间：加工工位的封闭式设备采用青蓝色壳体材质，搭配透明观察窗结构还原设备的安全防护设计；机械臂采用粉紫配色的多关节结构，建模时还原了关节转轴的活动范围与末端执行器的装夹结构，可直观展示零部件在不同工位间的转运路径；各工位旁配置的蓝色、紫色物料周转箱，按照待加工件、加工半成品、合格成品的分类逻辑完成摆放，还原了产线现场的物料定置管理要求。建模过程中对不同部件的材质表现做了区分处理：金属结构件统一赋予哑光金属漆材质，根据部件功能调整色彩饱和度与反光度，区分承重结构、加工设备、转运机构的视觉层级；周转箱采用磨砂塑料材质，添加细微的颗粒质感还原工业塑料的真实触感；输送线的绿色工作台面赋予防滑橡胶材质，搭配边缘的黄色警示条材质，还原生产现场的安全标识设计。整线布局设计充分考虑了人员操作空间、设备维护通道与物料转运路径的合理性，各工位之间预留了足够的操作间距，物料周转区域靠近通道侧设置，方便物流人员完成物料补给与成品转运，上部横梁预留了管线吊装位置，可兼容气动管路、供电线路与自动化控制线路的布设需求，整体设计完整呈现了汽车零部件从毛坯上料到成品装配下线的全流程生产场景，可用于产线规划阶段的方案展示、工位排布验证与客户沟通演示。
