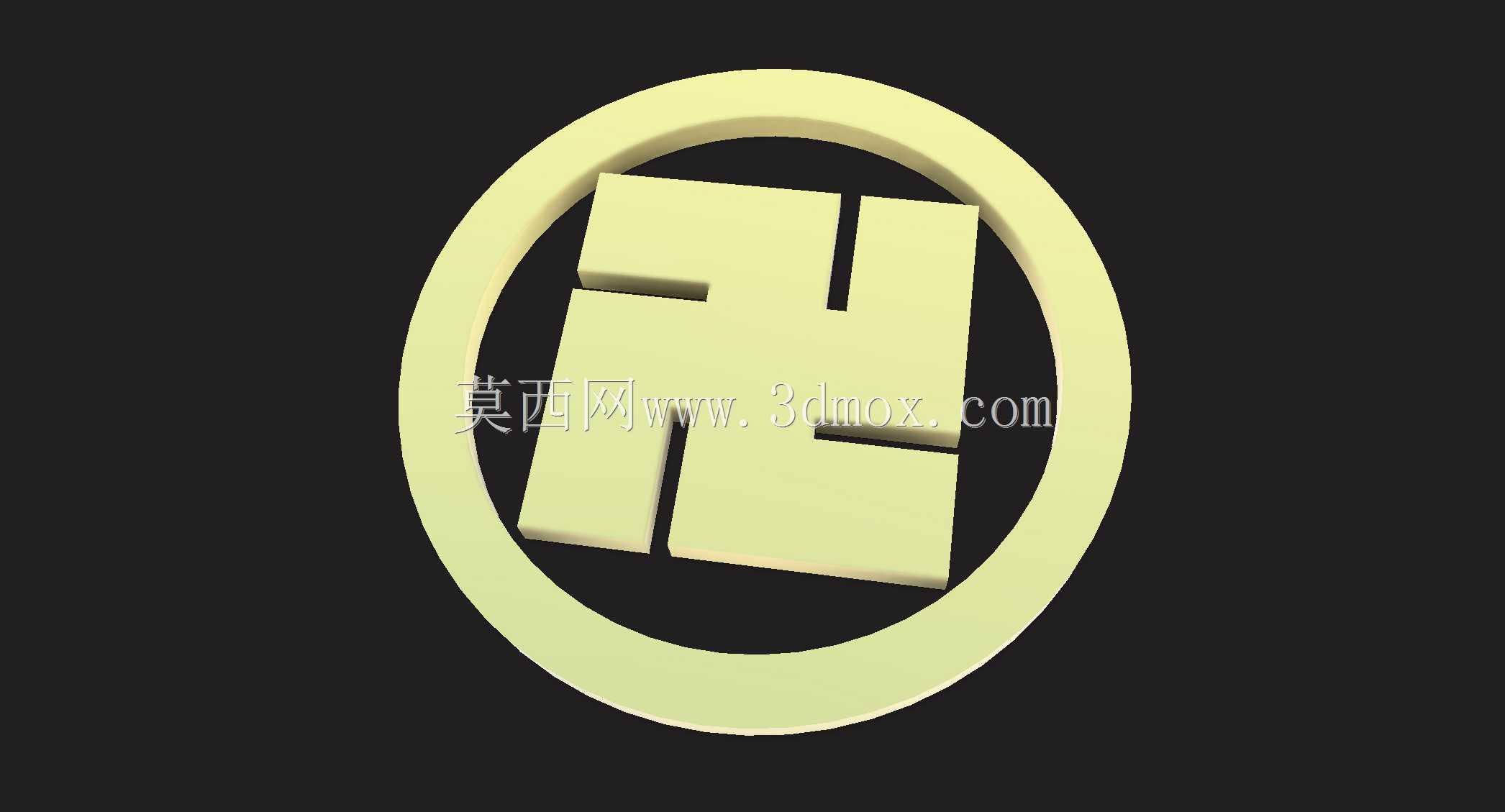

日式丸万字纹金属徽章立体结构设计

　　这款丸尼万字纹饰件的三维结构设计，最初是面向传统五金饰件加工场景做的参数化建模，适配日式传统器物装饰、文创金属配件、服饰金属徽章这类实际应用场景，在做结构拆解的时候，首先要考虑的是冲压或精铸工艺的成型边界，避免出现壁厚突变导致的充型缺陷。外圆环的截面做了0.8mm的R角过渡，既可以消除锐边带来的安装划伤风险，也能在电镀或氧化处理时减少药液残留的死角，圆环的径向宽度控制在整体外径的1/6，保证中心纹样有足够的视觉占比，不会因为环带过宽压缩核心纹饰的展示空间。中心的万字结构做了1.2mm的凸起高度，和外圆环的顶面保持齐平，这样在做表面打磨处理的时候，可以一次性完成平面度修整，不需要针对单独结构做二次找平，减少后续机加工的工序时长。

　　万字的四个折角位置都做了0.5mm的内R处理，避免冲压成型时应力集中导致的角部开裂，同时折边的侧壁做了1.5度的拔模斜度，不管是开冲压模还是失蜡铸造的蜡模，都能顺利脱模，不会出现侧壁拉伤的问题。在安装边界的设计上，整个饰件的背面预留了0.3mm深度的沉台，可以适配背胶粘贴或者引脚焊接两种安装方式，沉台的平面度公差控制在0.05mm以内，保证粘贴时和安装基面的贴合度，不会出现边缘翘边的情况。如果是做服饰徽章用途，沉台位置可以额外加装别针结构，预留的安装空间足够容纳标准徽章别针的底座，不需要额外修改主体结构。从设计思路上来说，整个纹样的对称度是核心控制要点，中心万字的四个臂的长度、宽度完全一致，绕中心旋转90度可以完全重合，

　　外圆环的同轴度公差控制在0.03mm以内，保证视觉上的规整感，不会出现偏心导致的纹样歪斜。在实际选型应用中，这类纹饰件可以用在传统器物的装饰面、文创产品的金属铭牌、主题活动的纪念徽章等场景，结构上没有复杂的倒扣结构，不管是采用锌合金压铸、不锈钢精铸还是黄铜蚀刻工艺都能顺利成型，不需要做复杂的抽芯结构，模具加工成本可以控制在较低区间。纹饰的表面可以做抛光、拉丝、填漆等不同的表面处理，凸起的结构边缘在做旧处理时能自然形成明暗层次，提升纹饰的立体感。考虑到不同的安装场景，建模时把整体外径做了参数化关联，可以根据实际需求缩放尺寸，最小可以做到10mm外径适配纽扣类饰件，最大可以做到100mm外径适配墙面装饰铭牌，缩放过程中所有的圆角、

　　拔模斜度、壁厚都会按比例自动调整，不会出现结构失真的问题。在壁厚控制上，整个饰件的最小壁厚不小于1mm，保证结构强度，不会因为轻微磕碰就出现变形，外圆环和中心万字的连接位置做了加厚处理，避免连接处因为应力集中出现断裂，哪怕是用在经常摩擦的服饰表面，也能保证足够的使用寿命。建模过程中所有的曲面都做了G1连续处理，没有碎面或者尖角收敛的问题，导出到加工软件时不会出现破面，减少后续数控编程或者模具分模的修复工作量。
