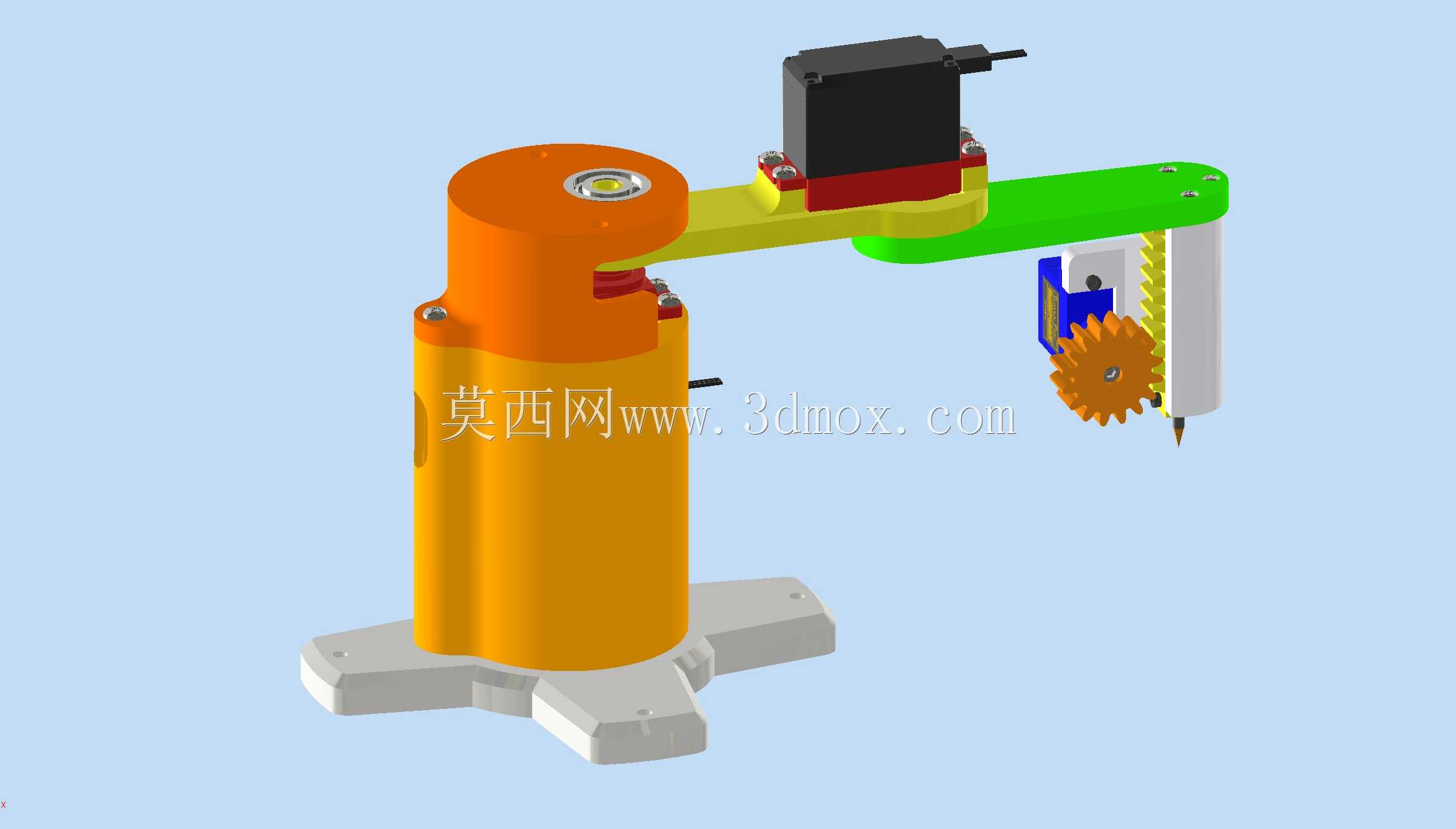

桌面级SCARA微型机械臂结构设计

　　这款桌面级SCARA构型机械臂，核心定位是面向机器人运动学教学、小型桌面作业场景的轻量化执行机构，整体结构围绕紧凑易组装、运动逻辑清晰的设计目标搭建，没有冗余的装饰性结构，所有零部件都服务于运动功能实现。从实际应用场景来看，这类小型机械臂可覆盖高校机器人工程专业的运动学验证实验场景，学生可通过实体结构直观理解正逆运动学的坐标转换逻辑，也可搭载微型末端执行器完成轻量物料分拣、点胶辅助、桌面级小型工件搬运等低负载作业，甚至可作为创客项目的执行载体，拓展个性化的小型自动化作业功能。

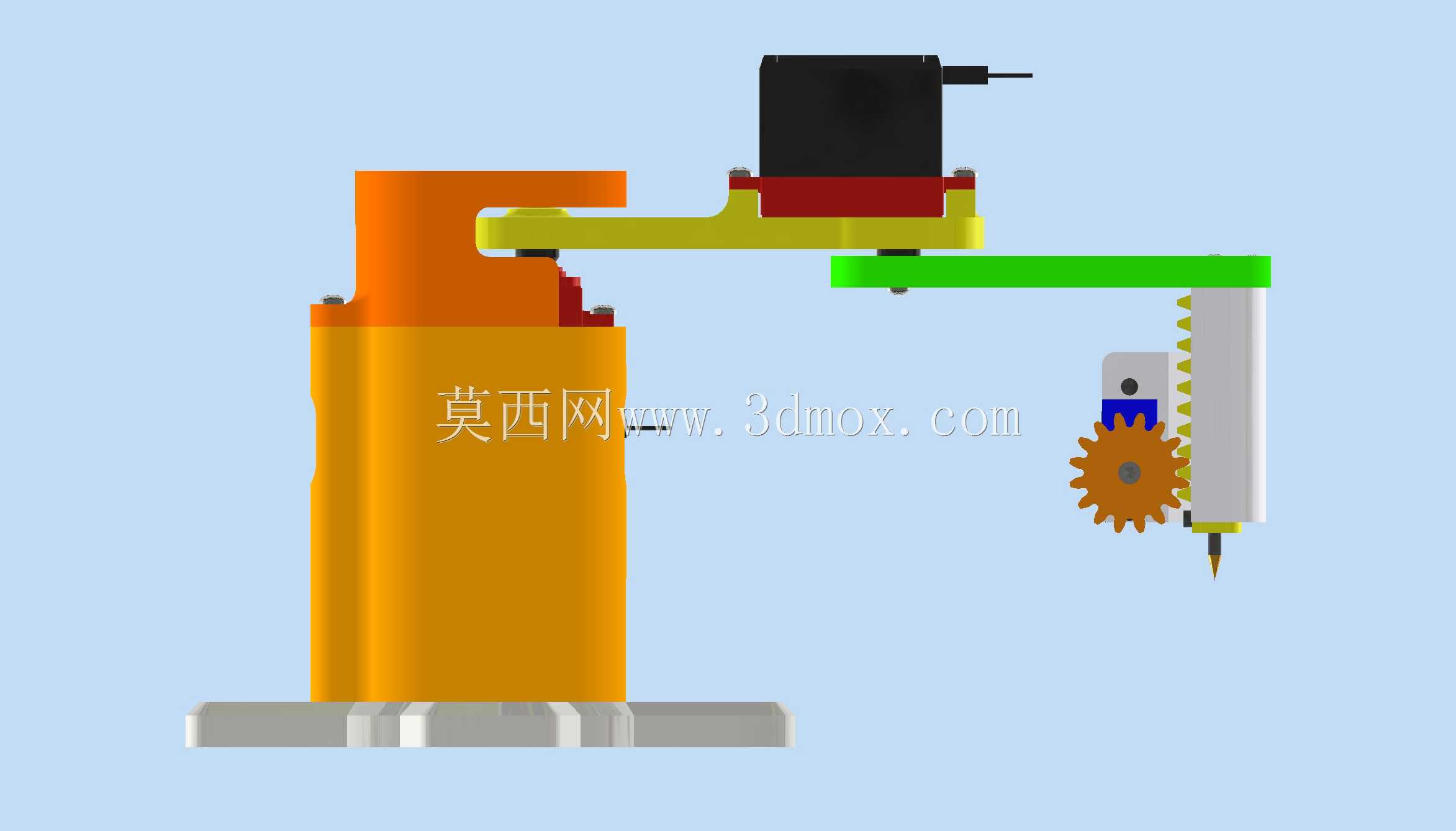

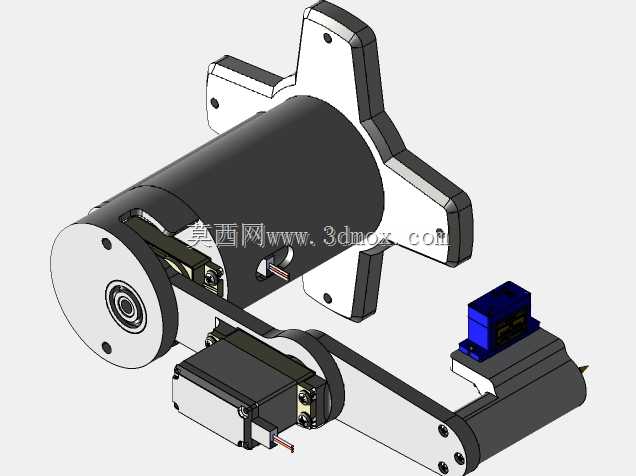

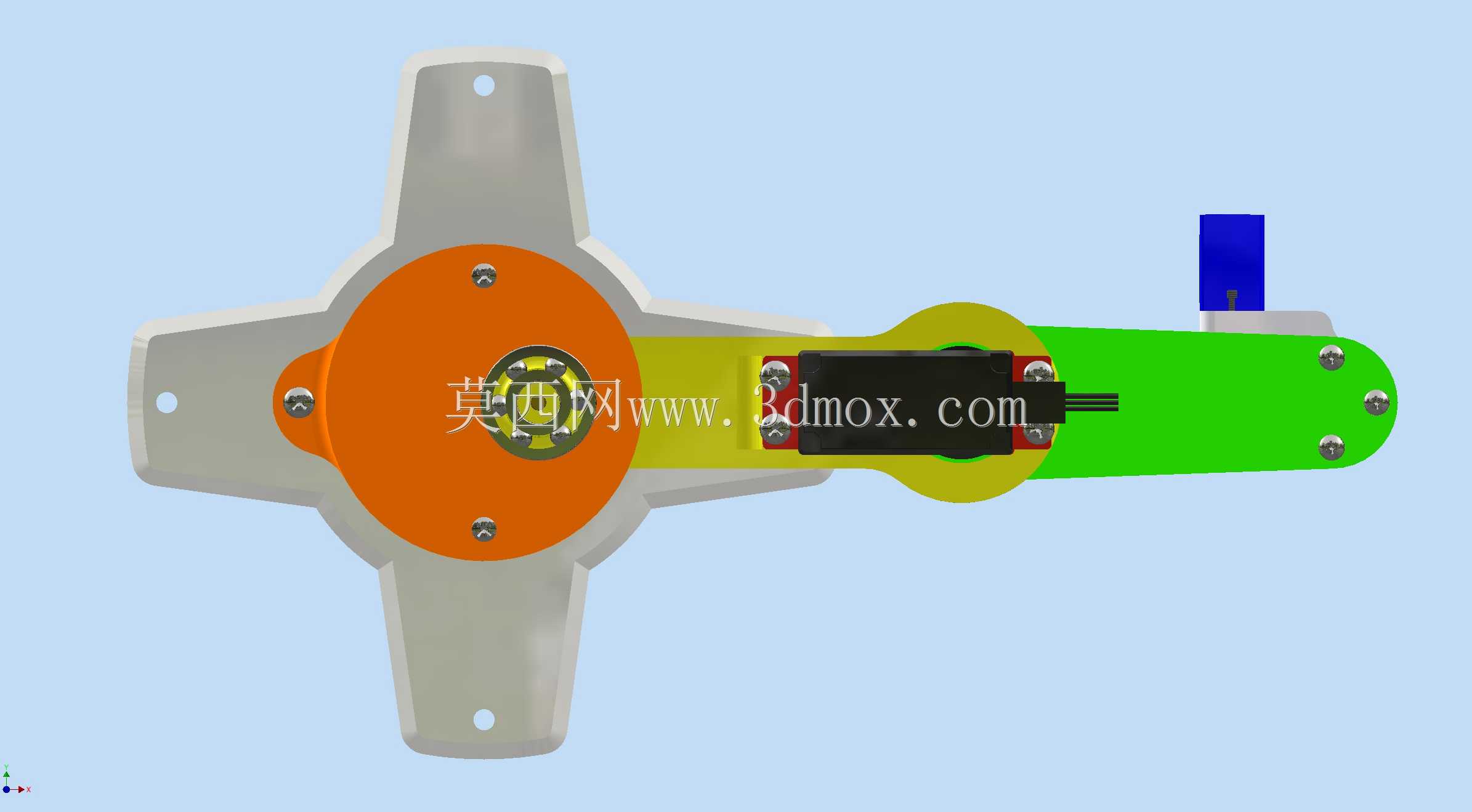

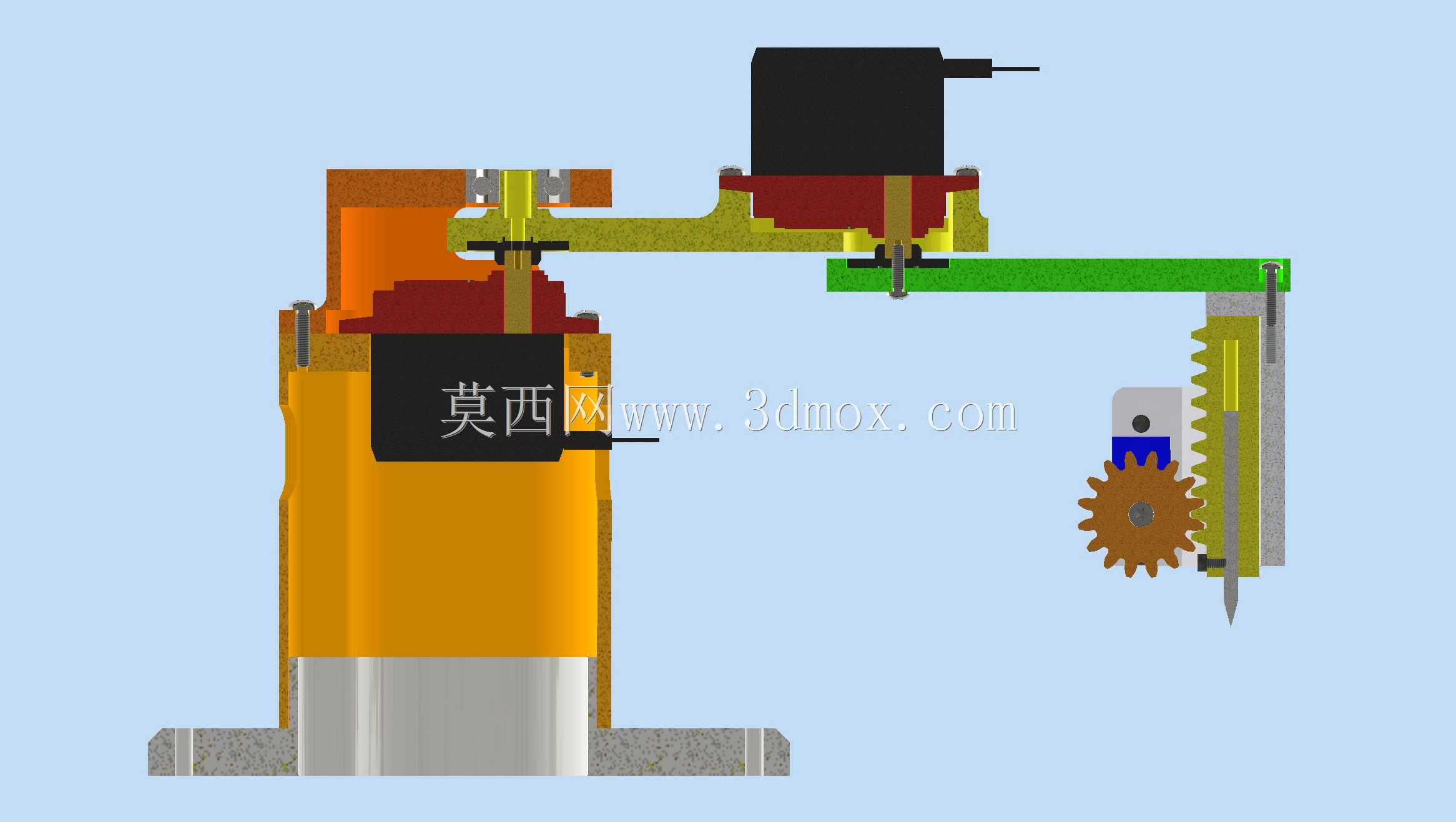

　　结构设计上，垂直方向的直线运动采用齿轮齿条传动副，相比常见的同步带垂直传动，齿轮齿条的传动间隙更小，垂直方向的定位刚性更优，能够避免末端带载时出现垂向窜动，两个MG995型号伺服舵机分别负责大臂回转、小臂摆转的关节驱动，舵机直接安装在对应关节的安装座上，省去了额外的传动链路，减少了传动环节带来的回程误差，同时也压缩了整体结构的占用空间。底座部分集成了滚珠轴承作为回转支撑，相比普通滑动轴承，滚珠轴承的回转阻尼更低，关节转动时的摩擦阻力更小，长时间运行也不会出现卡顿磨损的问题，底座采用三支点式安装脚，三个安装脚呈120度均匀分布，每个安装脚上都预留了标准安装孔位，可直接通过螺栓固定在桌面或安装平台上，安装边界清晰，不需要额外设计定制转接板，固定后整机的重心落在三个支点构成的支撑三角形内部，即使小臂完全伸展到最大作业半径，也不会出现倾翻风险。

　　从结构装配逻辑来看，所有零部件的连接都采用标准紧固件，没有采用胶粘、焊接等不可拆卸连接方式，拆解和重组都十分便捷，主体结构件的壁厚设计充分考虑了FDM3D打印的工艺特性，没有出现小于打印最小壁厚的薄壁结构，也没有大角度悬空需要额外添加支撑的结构，打印完成后只需要去除少量支撑毛刺即可完成装配，对打印设备的精度要求不高，普通桌面级FDM打印机即可完成所有结构件的制作。大臂和小臂采用镂空式的型材化结构设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节舵机的负载，提升运动响应速度，臂身的走线槽集成在结构内部，舵机的连接线可顺着臂身内部的槽位排布到底座控制端，不会出现线缆外露干涉臂体运动的问题。

　　末端执行器的安装位采用标准接口设计，可根据不同作业需求更换夹爪、画笔、点胶头、微型吸盘等不同末端工具，更换时只需要拧下两颗固定螺栓即可完成拆装，不需要拆解臂体其他结构。运动范围方面，大臂可实现底座中心±135度的回转运动，小臂可实现相对大臂±120度的摆转运动，垂直方向的齿条行程可覆盖50mm的升降范围，最大作业半径可达220mm，完全覆盖桌面级小型作业的空间需求，重复定位精度可控制在0.5mm以内，能够满足教学演示和轻量作业的精度要求。整体结构没有采用复杂的定制加工件，所有标准件都可通过常规五金渠道采购，加工和装配门槛较低，既适合作为三维建模练习的参考案例，也适合作为机器人入门学习的实物搭建载体，使用者可在现有结构基础上拓展视觉识别、力反馈等功能模块，逐步升级为具备完整作业能力的小型自动化工作站。
