PCB板人工智能视觉检测工作站

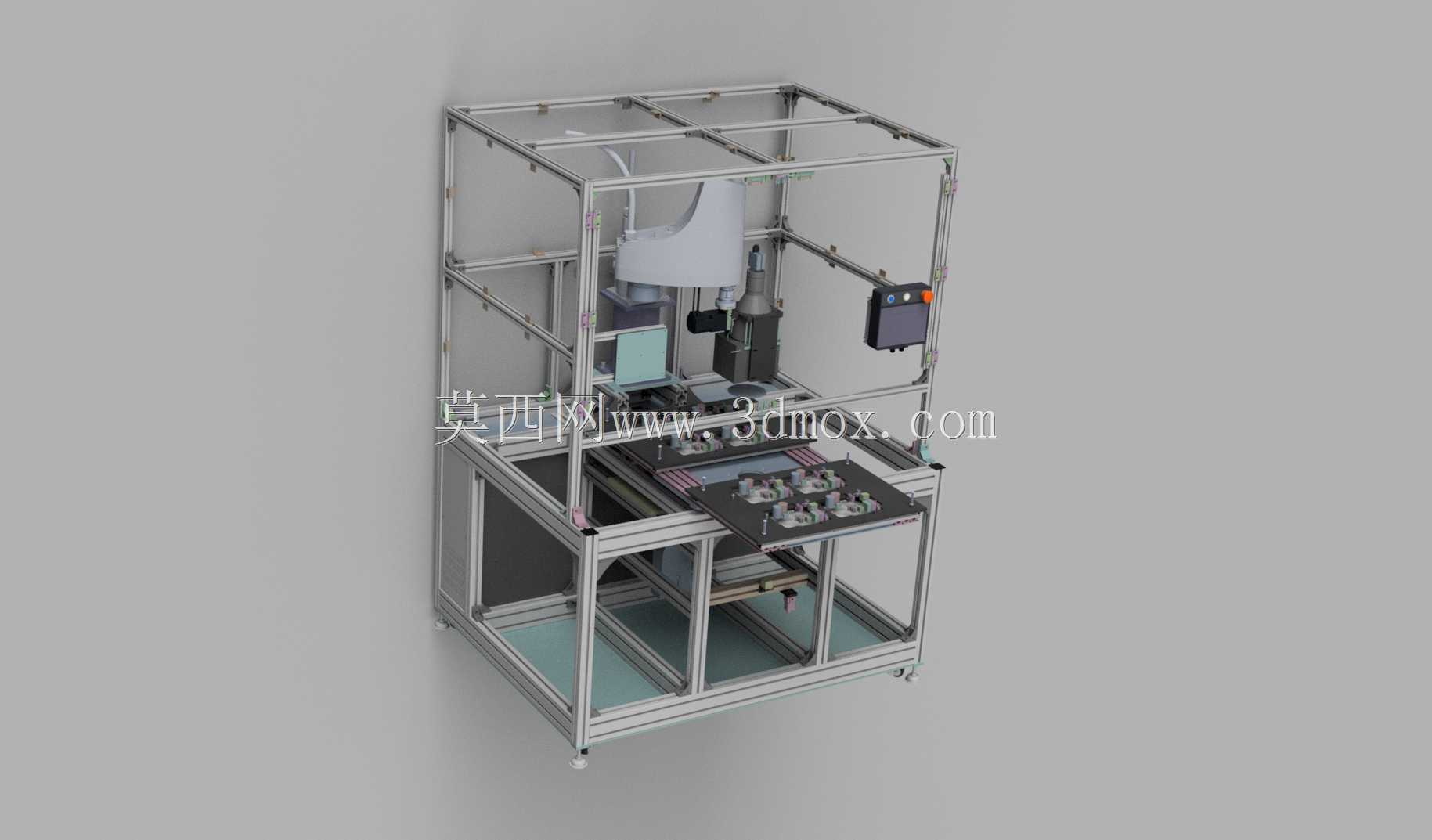

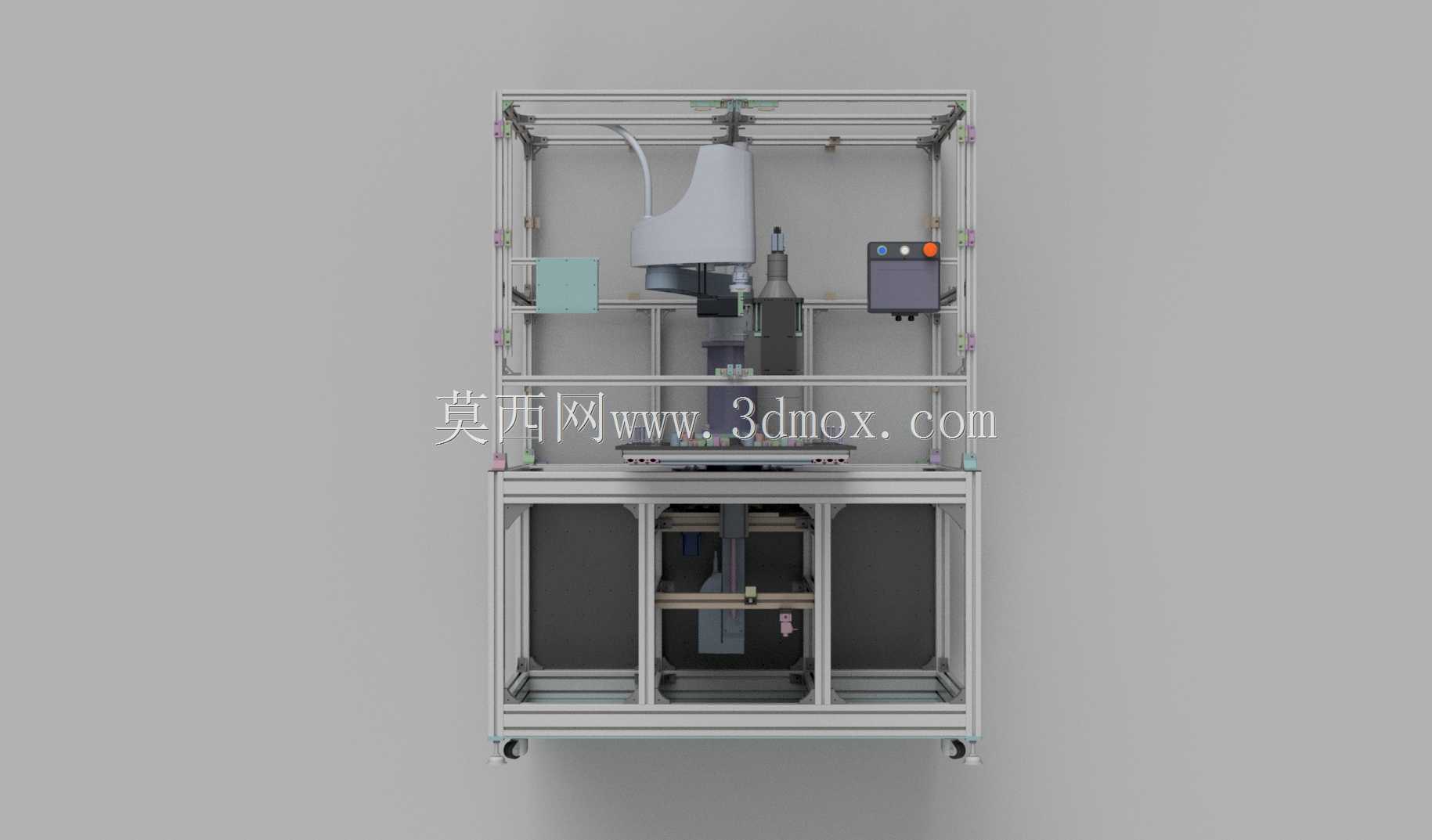

　　这套视觉检测设备主要面向PCB制造后端的外观目检工序，在SMT贴片、波峰焊完成后的终检环节落地，替代传统人工肉眼检查焊点虚焊、漏件、偏移、极性反等常见缺陷，适配消费电子、汽车电子类中小尺寸PCB板的批量检测需求，单工位节拍可匹配前段SMT线速，无需额外增设缓存工位。设备整体采用欧标4040工业铝型材搭建框架，底部搭配福马脚轮兼顾移动与调平需求，整机安装边界控制在长1200mm、宽800mm、高1800mm范围内，可直接嵌入现有产线的线边空位，不需要对车间地面做特殊预埋处理，框架外围预留亚克力板安装槽，可根据车间洁净度需求加装透明防护门，兼顾设备运行安全与内部状态可视性。核心执行单元选用SCARA四轴机器人，负责PCB板在检测位、

　　上料托盘、不良品分拣位之间的转运，重复定位精度控制在±0.02mm以内，匹配PCB板定位销的公差要求，不会出现取放板刮擦元器件的问题；驱动部分采用阿尔法步进电机搭配同步带传动，负责索引式上料台的工位切换，上料台可同时放置6块待检PCB板，减少人工补料频次，单批次上料可满足20分钟以上的连续运行需求。视觉检测单元安装在机器人作业区域正上方，搭配环形无影光源消除PCB板焊点的反光干扰，相机通过以太网与上位机通信，检测算法可自定义焊点、元器件的判定阈值，检测数据可直接对接车间MES系统，实现不良品的追溯管理。控制核心采用欧姆龙PLC作为主站，通过以太网/IP总线与台达HMI、机器人控制器、步进驱动器、视觉系统完成通信，

　　HMI界面可直接切换检测配方、调整上料节拍、查看实时不良率统计，电气柜集成在设备右侧框架内，所有IO端口预留20%的备用点位，方便后续追加扫码、激光打标等扩展功能。气路部分全部采用快插式接头布置在型材内部的走线槽内，气源入口加装调压过滤器，适配车间0.5-0.7MPa的常规供气压力，吸盘选用防静电硅胶材质，避免取放过程中对PCB板造成静电损伤。设备的安全设计上，在操作侧加装安全光栅，人员伸手进入作业区域时设备会自动暂停运行，复位后可继续当前工序，不会出现程序跑位的问题；顶部框架预留三色灯安装位，可实时显示设备运行、待机、故障三种状态，方便线边巡检人员快速识别设备状态。从结构设计角度看，这套设备的铝型材框架采用模块化拼接设计，

　　所有安装板都采用定位销定位，后期维护时可快速拆卸更换易损件，不需要整体拆解框架；上料台的托盘采用快换设计，更换不同尺寸PCB板时只需要更换对应定位治具，10分钟内即可完成换型，适配多品种小批量的生产场景。检测工位下方设置废料收集盒，可直接承接检测过程中掉落的锡渣、元器件边角料，不需要额外清理设备内部；走线槽内强弱电分离布置，避免伺服电机的动力线对视觉系统的信号传输造成干扰，所有线缆都预留10%的长度余量，方便后期调整部件位置时不需要重新布线。
