多层斜置式料盘分拣输送模组结构

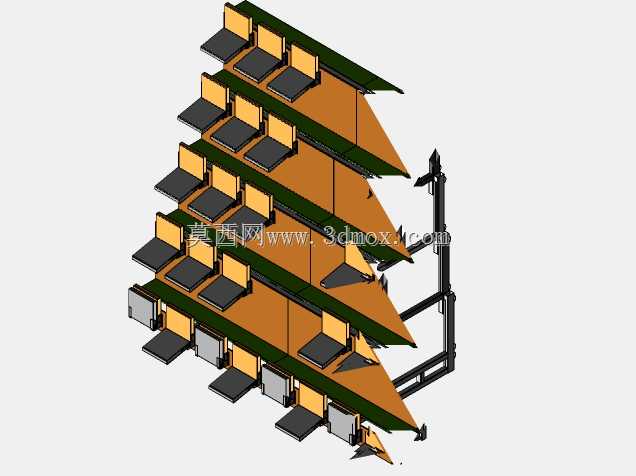

　　这套多层斜置式料盘分拣输送模组，主要面向3C电子、小型五金零部件的产线自动上料、分拣缓存场景设计，在SMT贴片段、小件组装工位、精密零件检测工位的上下游衔接环节应用较多，能够替代传统人工摆料、单层料架频繁补料的作业模式，压缩工位间的物料等待空窗期。从结构布局来看，整体采用侧挂式安装框架，主体承托结构为多层平行布置的斜向导料板，每层导料板的倾斜角度经过反复校核，控制在12度到15度区间内，既可以保证料盘依靠自身重力实现无动力顺滑下滑，又不会因为倾角过大导致料盘冲出行程、出现卡滞或叠料问题。每层斜向导料板的末端都设置了独立的挡料与分料单元，采用微型拨叉结构配合位置检测元件，能够实现单盘料的逐个放行，避免多盘同时滑落造成的机构卡阻。

　　模组侧边的立式安装支架采用型材拼接结构，预留了多组安装腰型孔，能够适配不同高度的产线对接需求，安装时可以根据现场工位的进料高度，整体调整模组的固定高度，水平方向的安装边界控制在800mm宽度范围内，纵深方向不超过600mm，不会占用过多产线的横向排布空间，对于现有产线的改造升级适配性较强。每层斜向导料板的宽度尺寸按照通用TRAY盘的标准尺寸设计，兼容200mm到350mm宽度区间的主流料盘，导料板两侧设置了可调式挡边，更换不同规格料盘时，只需要松开挡边的固定螺丝调整挡边间距即可，不需要更换整套导料结构，换型调试的时间能够压缩到十分钟以内。在料盘的下滑路径上，导料板表面粘贴了低摩擦系数的耐磨贴片，既可以降低料盘下滑过程中的摩擦阻力，

　　减少料盘底部的磨损，也能避免金属导板长期使用出现划痕、毛刺导致的卡料问题。模组最下层设置了空盘回收导槽，当工位取料完成后的空盘，可以通过末端的拨料机构导入下层回收导槽，同样依靠重力滑到空盘收集位，不需要额外设置空盘回收的动力输送线，进一步简化了整体结构，降低了设备的制造成本与后期维护成本。从设计思路上，这套模组摒弃了传统多层料架常用的电动皮带输送、气缸顶升送料的复杂结构，充分利用重力送料的原理，减少了动力元件的使用数量，整组模组仅在分料拨叉位置使用了微型气缸作为执行元件，动力部件数量少，故障点相应降低，日常维护只需要定期检查导料板表面的磨损情况、拨叉的动作灵活性即可，不需要复杂的调校工作。在安装边界的设计上，

　　立式支架的底部预留了与产线台架固定的法兰安装面，既可以采用侧挂方式固定在产线的铝型材框架上，也可以选配独立的落地支架放置在工位侧边，适配不同的现场安装条件。料盘在每层导板上的缓存数量根据料盘的厚度不同，可以容纳8到12盘物料，单组模组的总缓存量能够满足单工位30分钟以上的连续生产需求，操作人员只需要间隔固定时间在模组的上料端批量补料即可，不需要频繁在工位旁值守补料，能够有效降低操作人员的劳动强度，同时减少人工靠近设备运行区域带来的安全隐患。在结构细节处理上，所有与料盘接触的棱边都做了圆角倒钝处理，避免刮伤料盘表面以及料盘内盛放的精密零件，导料板的拼接位置采用错位搭接设计，不会出现拼接缝隙卡滞料盘的问题，拨叉的动作行程做了限位设计，伸出时刚好挡住下层料盘的边缘，缩回时仅放行最前端的单盘料，不会出现多盘连放的问题。这套结构在实际投产使用中，能够很好地适配小型精密零件的加工、组装、检测工位的物料缓存与自动供料需求，相比传统的单层供料结构，空间利用率提升了三倍以上，对于厂房面积紧张、产线排布紧凑的生产场景尤为适用。
