带开关保险丝一体化品字交流电源输入插座

　　这款集成式交流电源输入组件，是各类台式工业设备、测试仪器、小型机电装置上最常用的市电接入端部件，日常做设备结构设计时，但凡需要做整机220V市电输入的方案，基本都会优先考虑这类集成化部件，相比单独布置插座、开关、保险丝座的方案，它能大幅缩减面板开孔数量，简化内部布线工序，也能降低多部件拼接带来的装配公差累积问题。

　　从实际使用场景来看，这类插座广泛覆盖工控终端、桌面型3D打印设备、小型激光雕刻机、实验测试仪器、台式数控设备、商用小家电等需要外接交流市电的设备，安装在设备后侧或者侧方的钣金/塑料面板上，作为整机市电输入的唯一接口，同时整合了电源通断控制、过流熔断保护的功能，用户不需要额外在设备面板上单独开孔安装船型开关和保险丝座，单一部件就能完成三个独立部件的功能，面板上只需要开一个对应外形的安装孔，装配时直接将部件卡入开孔，通过侧边或者上下的固定螺丝锁紧即可，装配效率比分散布置三个部件提升至少一倍。

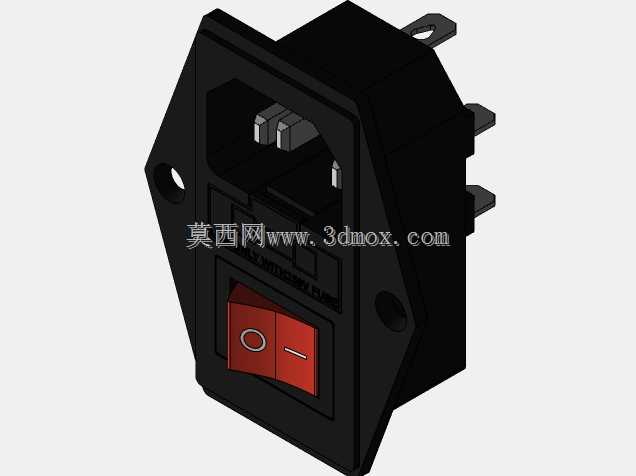

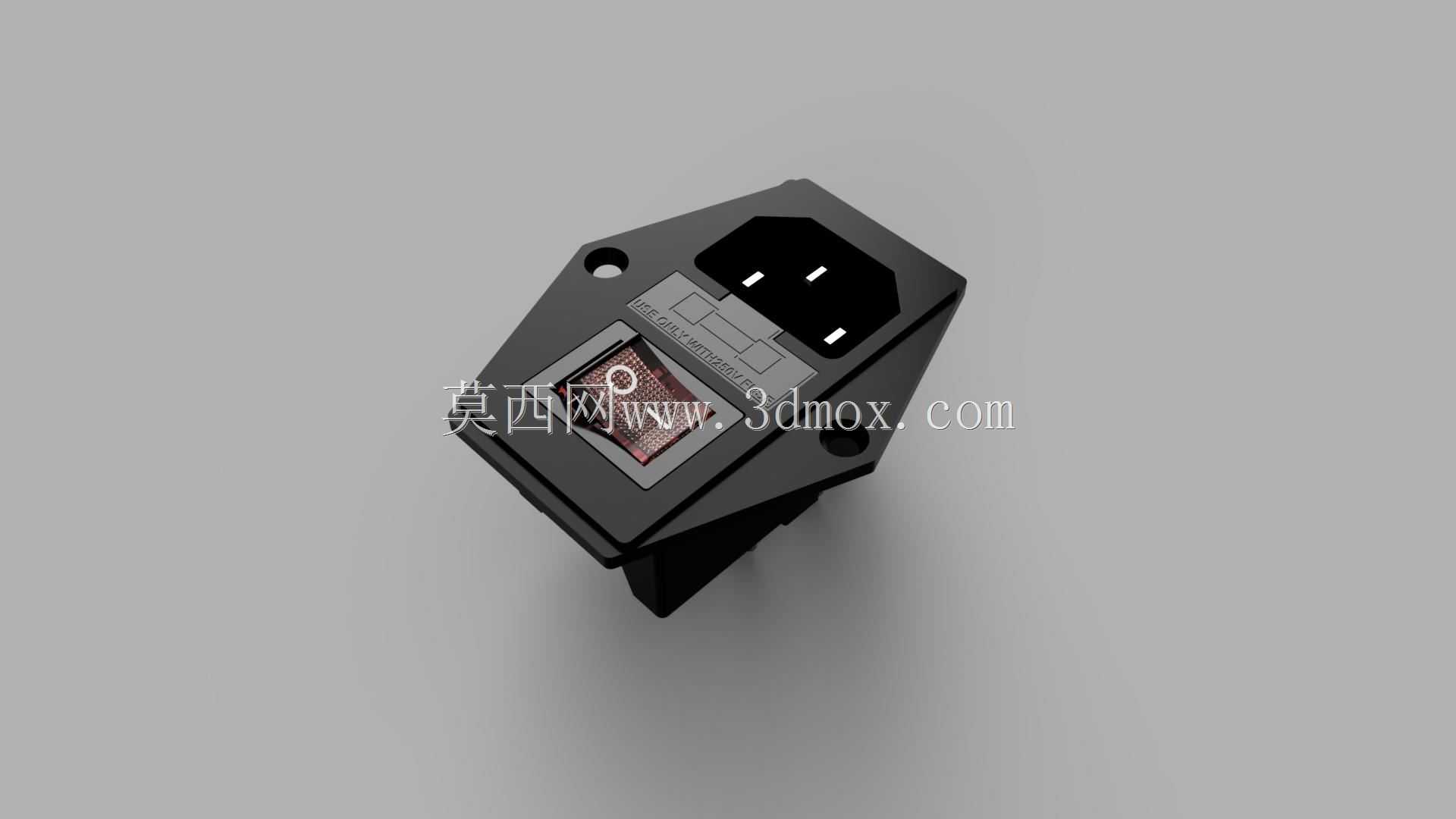

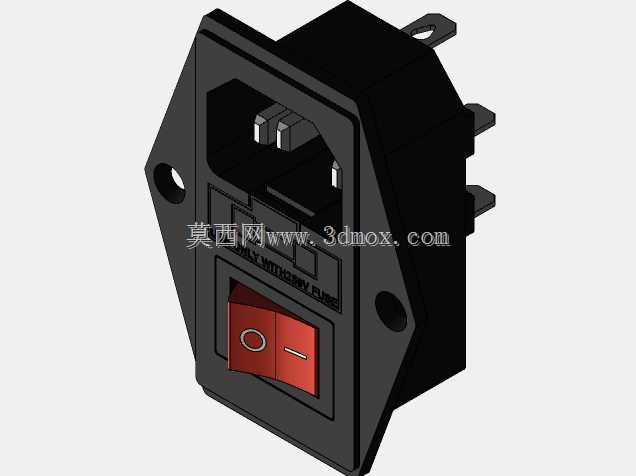

　　设计层面上，这款插座采用品字三芯AC输入接口，也就是行业内通用的IEC C14接口，适配所有标准品字电源线，不需要做定制化的接插件匹配，通用性极强；接口下方整合了双极船型开关，开关拨杆外露在面板侧，用户可以直接在设备外部控制整机市电通断，不需要插拔电源线就能完成设备断电操作，日常设备检修、临时断电都非常方便；开关旁整合了保险丝仓，内置标准520mm规格的玻璃保险丝管，仓盖采用抽拉式设计，更换保险丝时不需要拆开设备外壳，直接用一字螺丝刀撬开仓盖就能更换熔断的保险丝，后期维护成本极低。

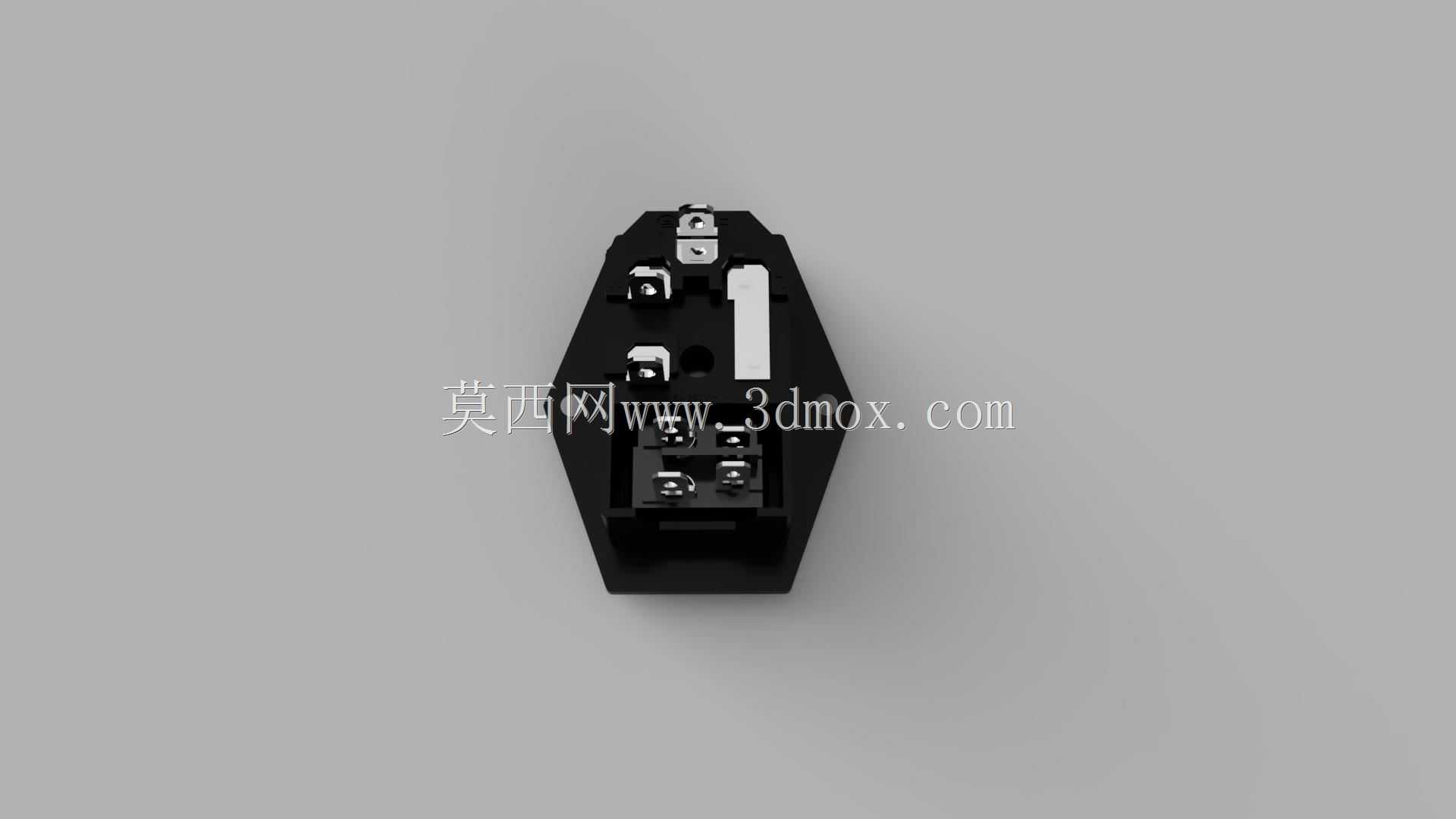

　　外形与安装边界方面，这款插座整体为黑色阻燃PA材质壳体，主体呈近似方形的带安装耳结构，两个带通孔的安装耳分别布置在壳体对角位置，适配M3规格的固定螺丝，安装孔中心距符合行业通用的集成AC插座安装尺寸标准，面板开孔尺寸为常规的3124mm左右，插座插入面板后，背部的插片端朝向设备内部，三个电源插片为标准6.3mm快插规格，直接适配常规的6.3mm冷压端子，内部布线时直接将火线、零线、地线的冷压端子插在对应插片上即可，不需要焊接，布线效率高，接触可靠性也有保障；插座背部的整体深度控制在30mm以内，对设备内部的空间占用很小，哪怕是内部空间紧凑的小型设备，也不会出现和内部PCB板、结构件干涉的问题。

　　从结构可靠性角度来说，这款插座的壳体采用阻燃V0级的工程塑料，满足电器部件的阻燃安全要求，插片部分采用镀铜锡材质，导电性能好，长期通电也不会出现氧化接触不良的问题；开关部分的触点采用银合金材质，额定电流支持10A/250VAC的常规市电负载，满足绝大多数小型机电设备、仪器的功率需求；保险丝仓的触点采用弹性铜片，夹紧力充足，不会因为设备运输、运行过程中的振动出现保险丝接触不良、打火的问题。

　　做结构设计选型的时候，需要注意几个边界点：一是面板的厚度适配范围，这款插座的卡接结构适配0.8mm到2mm厚度的面板，不管是常见的1mm、1.2mm钣金面板，还是2mm厚的ABS塑料面板，都能可靠卡紧，不会出现松动；二是背部的布线空间预留，虽然插座本身深度不大，但还是要在插片后方预留至少10mm的布线空间，方便冷压端子的插拔和导线的弯折布置，避免导线被其他结构件挤压破皮造成短路风险；三是安装时的接地可靠性，地线插片对应的接线必须可靠连接设备的接地端，满足电器安全的接地要求，避免设备漏电带来的安全隐患。

　　相比分体式的插座、开关、保险丝组合方案，这类集成部件的优势还在于面板的外观一致性更好，三个功能部件整合在同一个壳体上，面板上的缝隙更少，既可以提升设备外观的整洁度，也能减少灰尘、液体从部件缝隙进入设备内部的风险，对设备的防护性能也有一定提升。日常做三维建模的时候，这类标准件不需要从零开始绘制，直接调用对应的标准模型，确认安装尺寸、干涉情况即可，能大幅缩短结构设计的周期，也能避免自行建模时出现尺寸偏差导致后期装配不上的问题。
