NEMA17规格42型步进电机结构模型

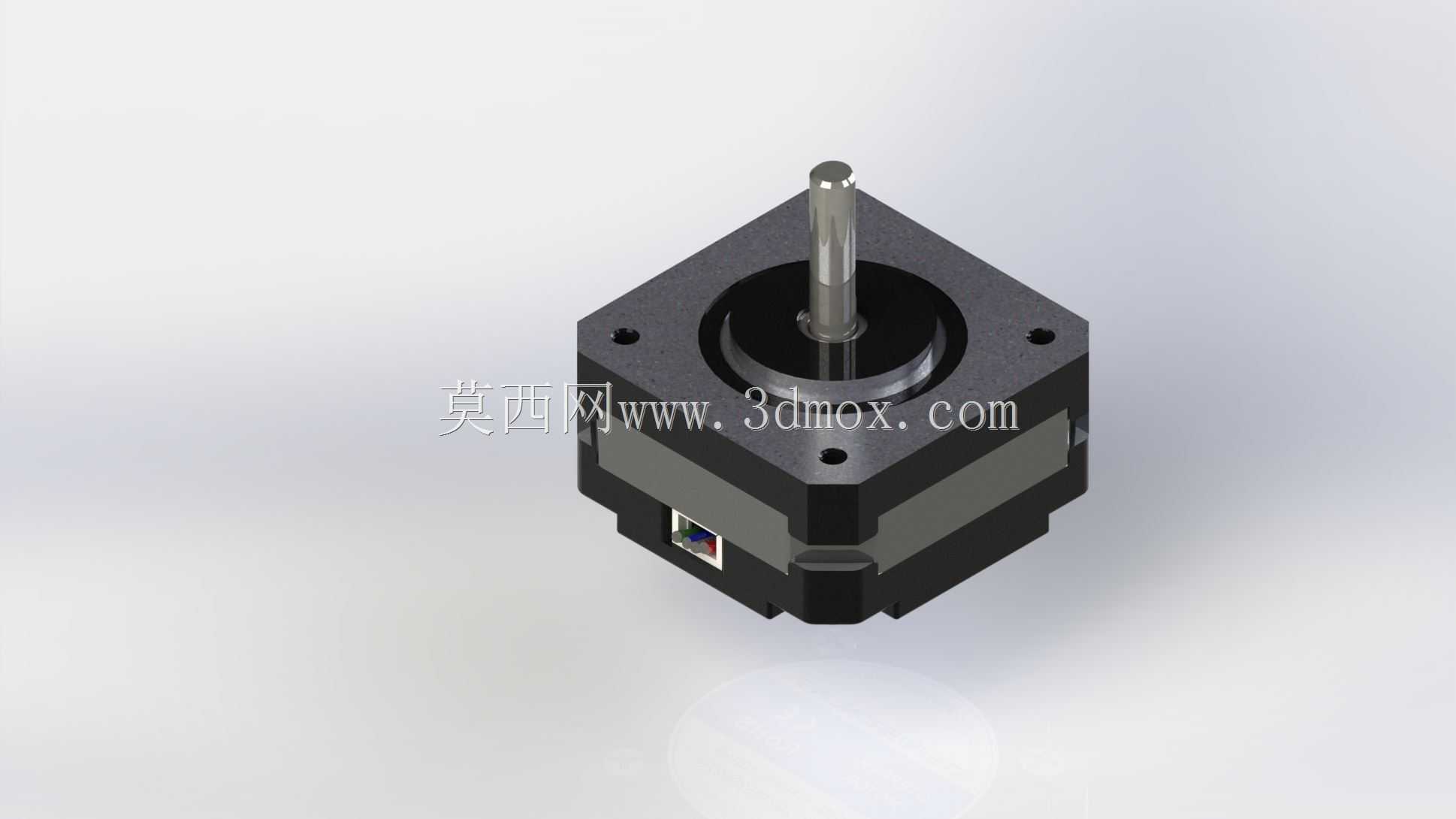

　　在桌面级3D打印机、小型数控雕刻机、自动化点胶工位、实验室小型送料机构这类对安装空间有严格限制的轻载传动场景里，NEMA17规格的步进电机一直是应用占比最高的执行元件，这类电机的安装法兰尺寸统一为42mm见方，刚好适配多数小型设备的安装空间预留，不会出现尺寸过大挤占其他传动部件布局空间的问题，也不会因为输出扭矩不足导致传动失步。从结构设计来看，这款步进电机采用薄型机身设计，机身长度控制在20mm级区间，相比常规长度的42步进电机，更适合用在对轴向安装尺寸有严格限制的紧凑设备里，比如小型桌面机械臂的关节驱动、便携式检测设备的进给机构，这类场景往往没有足够的轴向空间容纳长机身电机，薄型设计刚好能填补这类应用的选型空白。

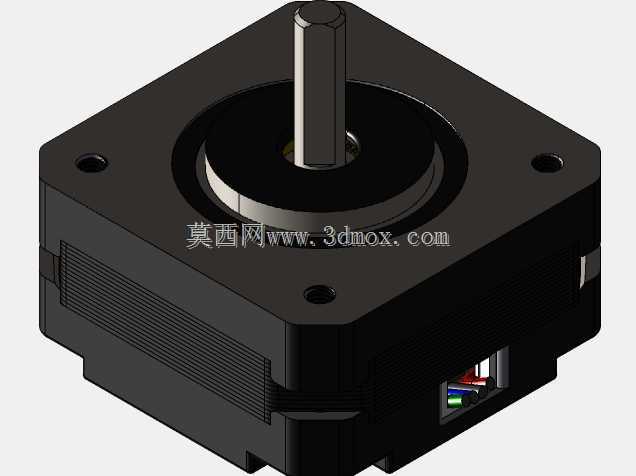

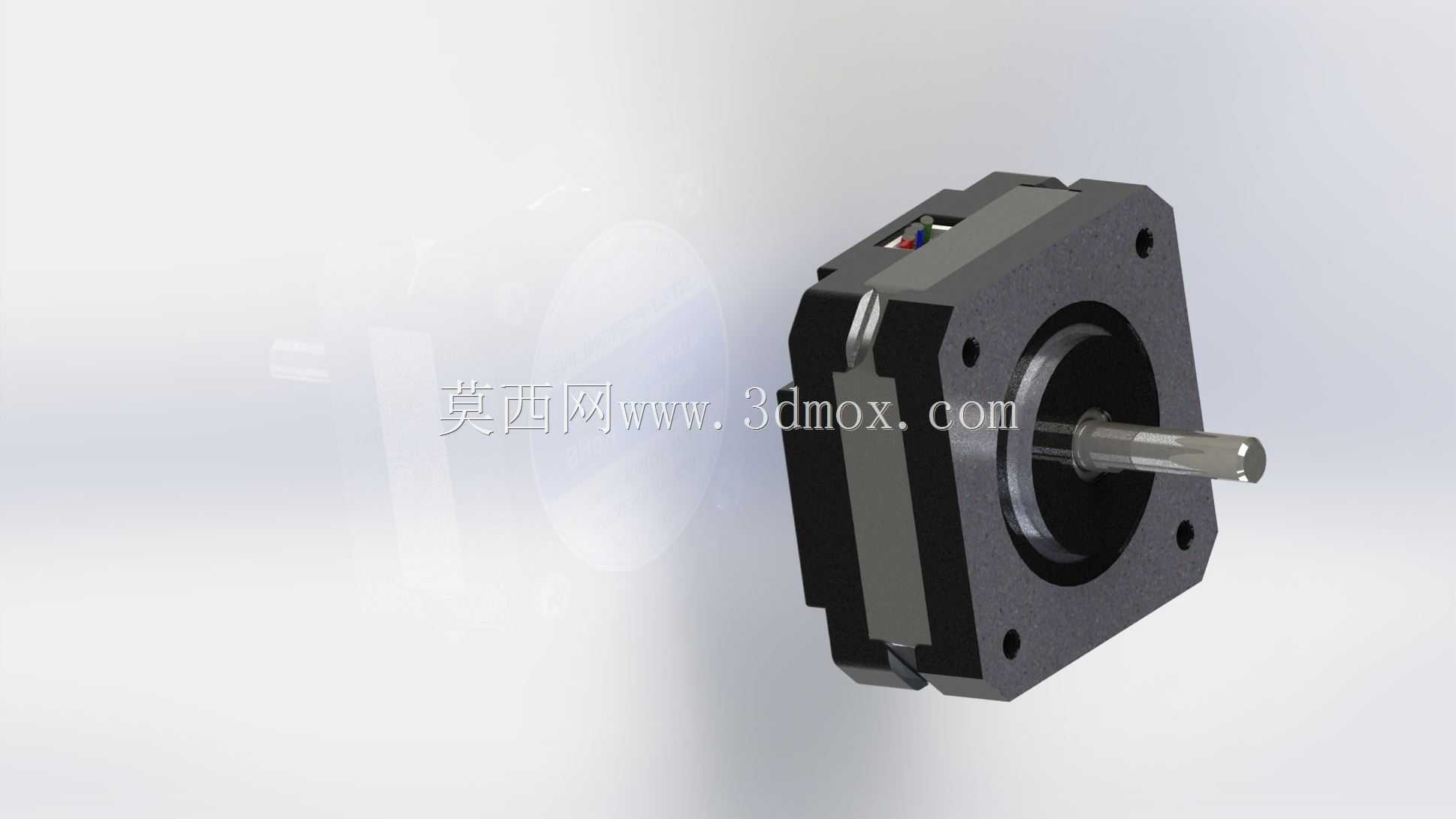

　　电机的输出轴采用标准D型切边设计，轴径为5mm，这个尺寸是NEMA17电机的通用输出轴规格，能直接适配市面上绝大多数标准同步轮、联轴器、小型齿轮的安装孔位，不需要额外做轴径适配加工，D型切边的设计也能避免传动过程中轴与连接件之间出现打滑空转的问题，保证扭矩传递的可靠性。电机端盖采用高强度工程塑料搭配金属嵌件的结构，四个安装孔位的位置严格遵循NEMA17安装标准，孔距为31mm，安装孔为M3螺纹规格，选型时只要设备端的安装板按照这个标准尺寸加工，就能直接完成装配，不需要额外做安装位的适配调整，能大幅缩短设备组装时的调试周期。电机的定子与转子间隙控制在0.2mm以内，这个间隙值是步进电机保证运行精度的关键参数，

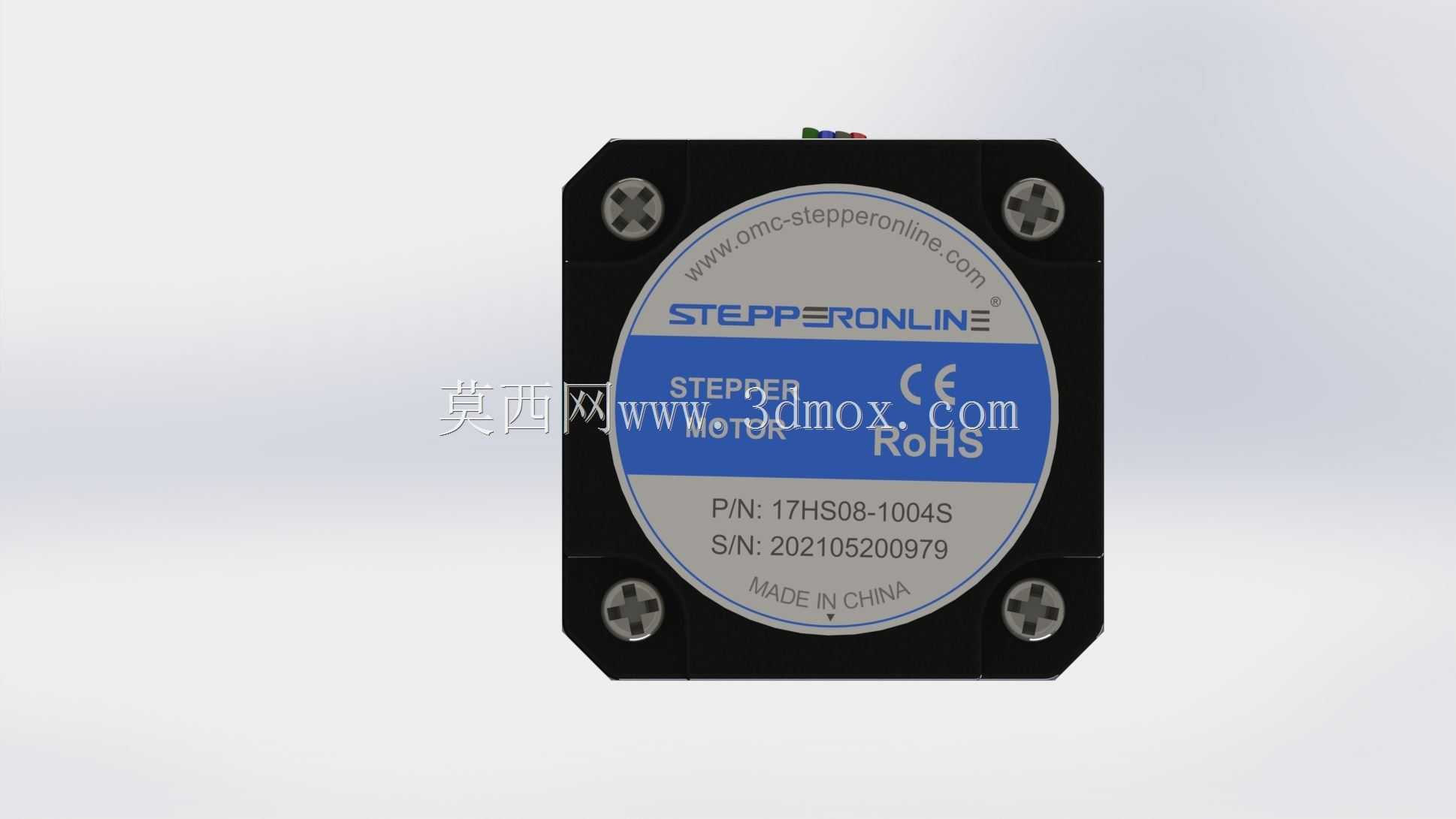

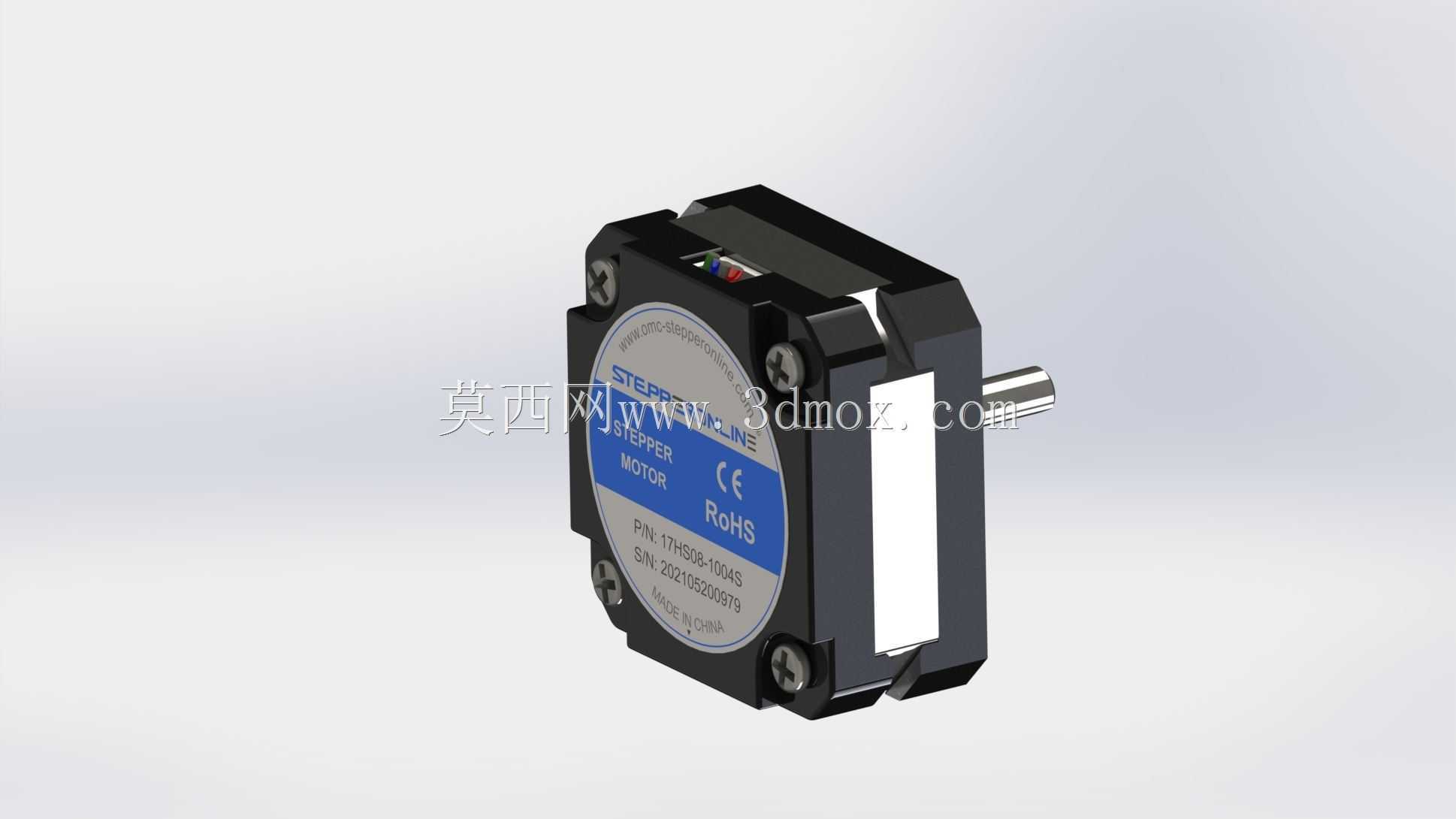

　　间隙过大会导致电机运行时震动噪音增大，定位精度下降，间隙过小则容易出现定转子扫膛的问题，直接导致电机烧毁。从实际使用场景的适配性来看，这款薄型NEMA17步进电机的保持扭矩在0.1N·m级别，适合驱动负载惯量较小的传动机构，比如小型传送带的驱动、光学检测设备的镜头调焦机构、小型阀门的开关驱动，这类场景不需要太大的输出扭矩，但对电机的体积、运行平稳性有较高要求。电机的出线端采用侧出式设计，出线方向与电机输出轴方向垂直，相比后出线的设计，能进一步减少电机轴向的安装空间占用，在布局紧凑的设备内部，侧出线的设计也更方便线缆的整理与固定，避免线缆与周边运动部件出现干涉。电机表面的标识区域预留了参数标注位，实际生产中会标注电机的相数、额定电流、

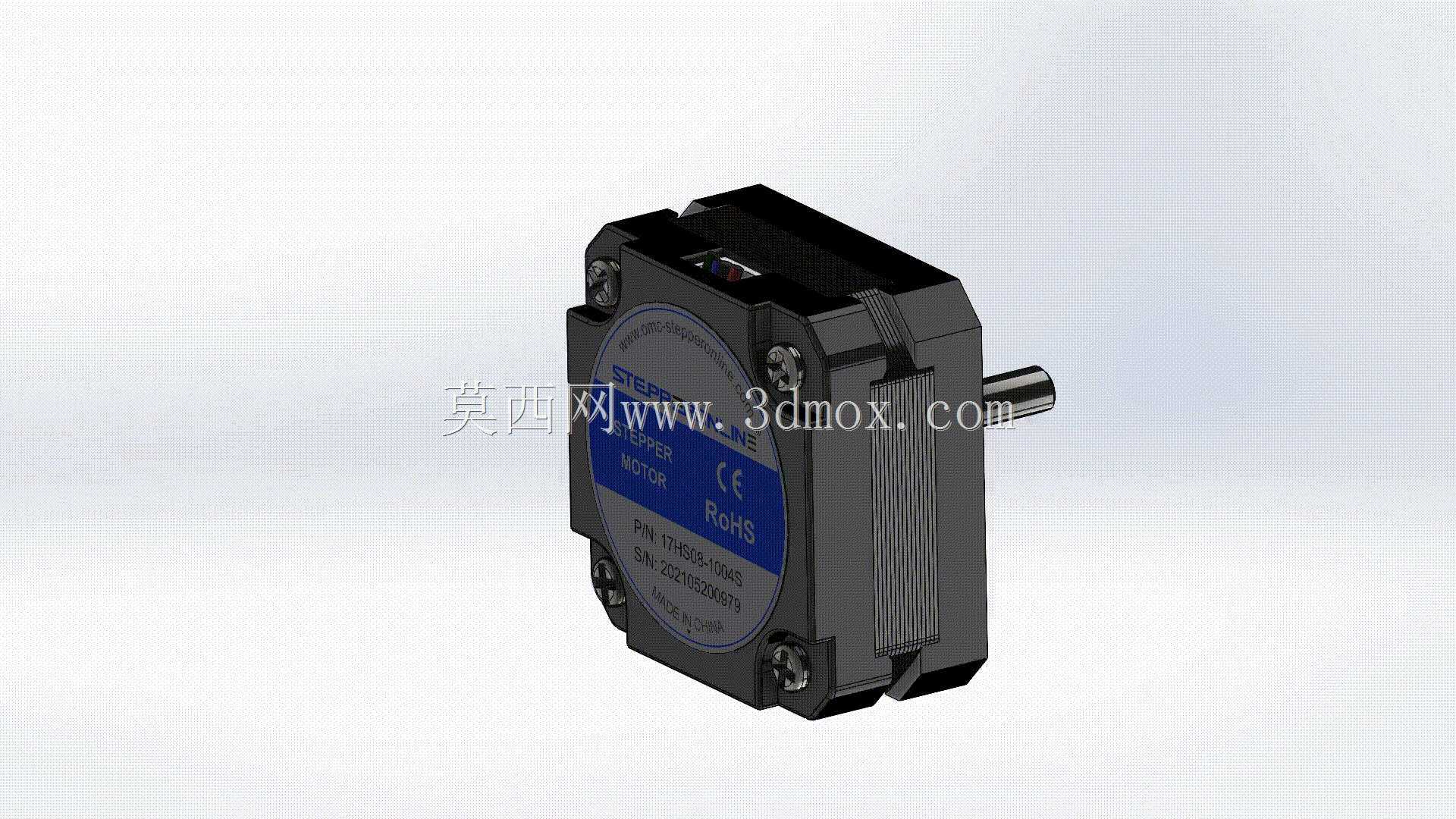

　　电阻、扭矩等核心参数，方便设备维护时快速识别电机规格，不需要拆解设备就能完成备件的匹配选型。在三维建模过程中，这款模型完整还原了电机的所有安装边界尺寸，包括法兰的定位凸台尺寸、输出轴的伸出长度、安装孔的沉头深度、出线端的接头尺寸，结构设计人员在做设备整体布局时，可以直接调用这个模型完成干涉检查，不需要反复测量实物尺寸，能有效减少设计阶段的尺寸核对工作量，避免因为安装尺寸预留错误导致的零件返工。另外，电机外壳的散热筋结构也做了还原，薄型步进电机因为机身长度较短，散热面积相比常规电机更小，外壳的散热筋能在有限的表面积下提升散热效率，保证电机在持续运行时的温度不会超过绝缘等级允许的范围，延长电机的使用寿命。在做传动系统选型匹配时，需要注意这款电机的轴负载限制，径向负载不能超过10N，轴向负载不能超过5N，不适合直接驱动径向受力较大的机构，比如带张紧力过大的同步带传动、直接挂载较重的负载做旋转运动，这类场景需要搭配联轴器或者减速机构来分担轴承受力，避免电机轴承过早损坏。
