两相步进电机静音驱动模块TMC2209

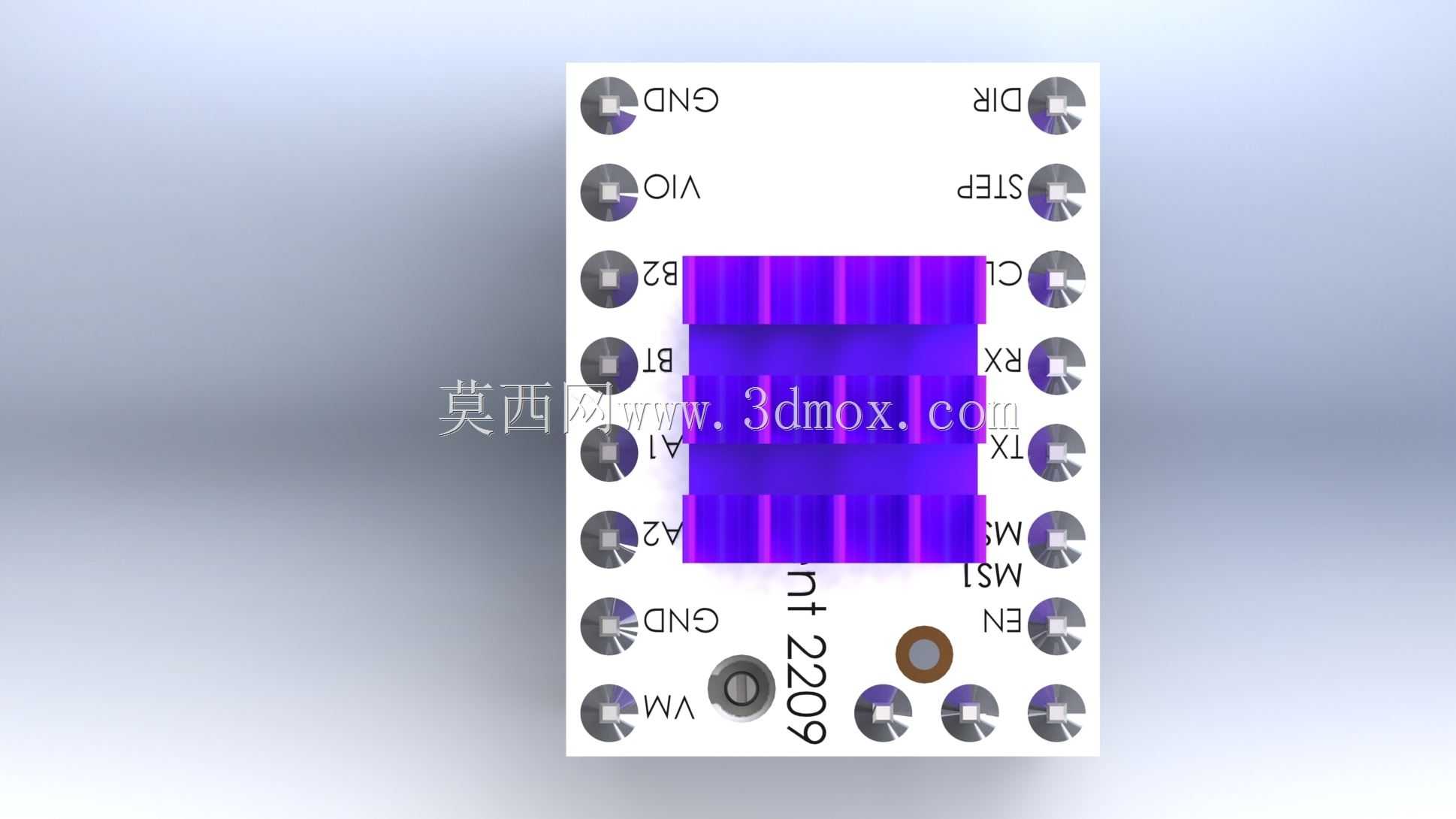

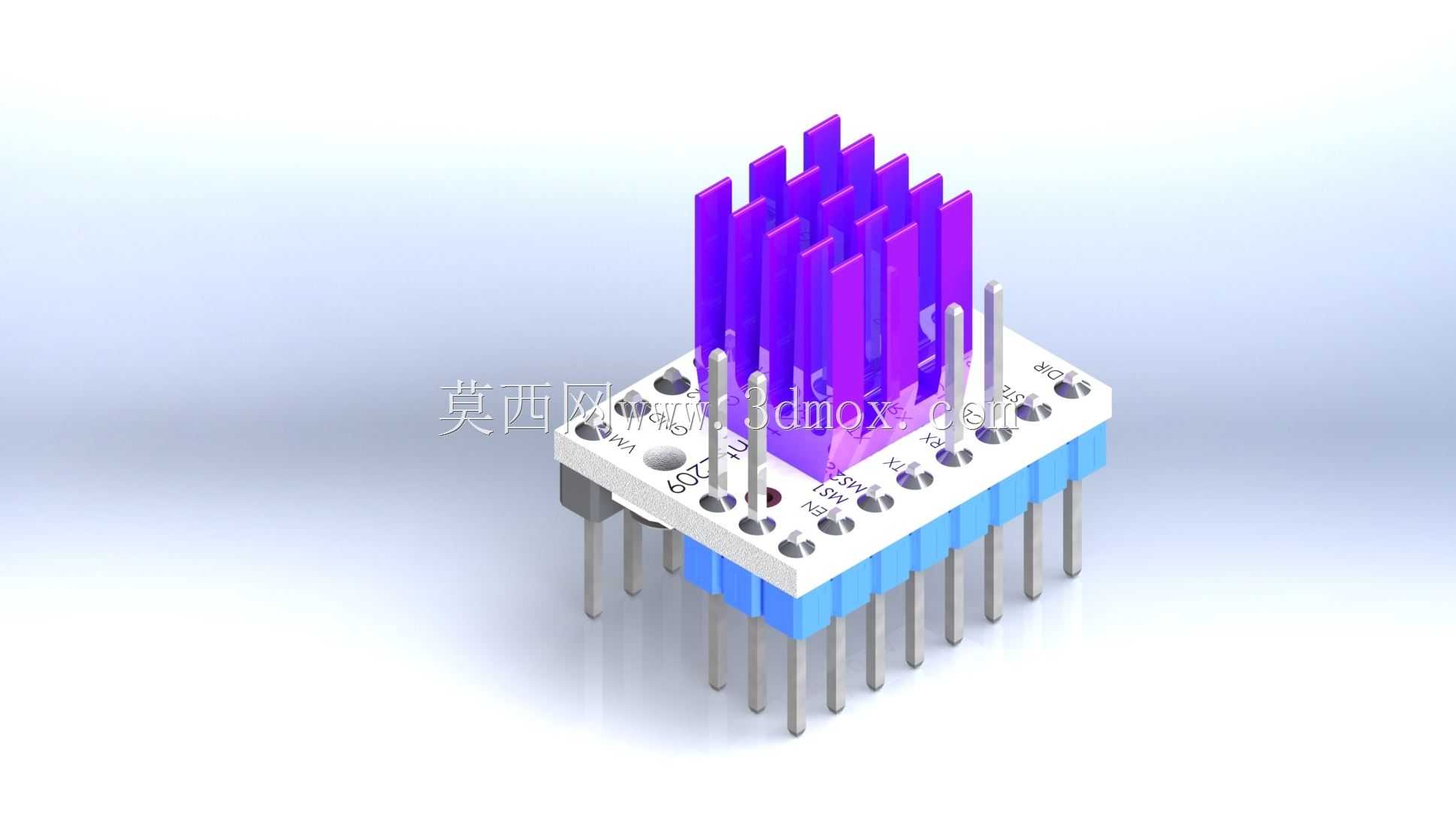

　　在桌面级3D打印机、小型数控雕刻机、自动化送料工位以及各类采用两相步进电机做点位运动的设备里，驱动板的发热与噪声往往是整机调试阶段最容易被忽视、却又直接影响成品精度和现场体验的环节。TMC2209这类超静音步进电机驱动IC，正是针对这一痛点设计的核心功率器件，本次建模还原的是带紫色立式散热鳍片、双排直插引脚的成品驱动模块形态，便于在整机结构布局阶段直接调用。

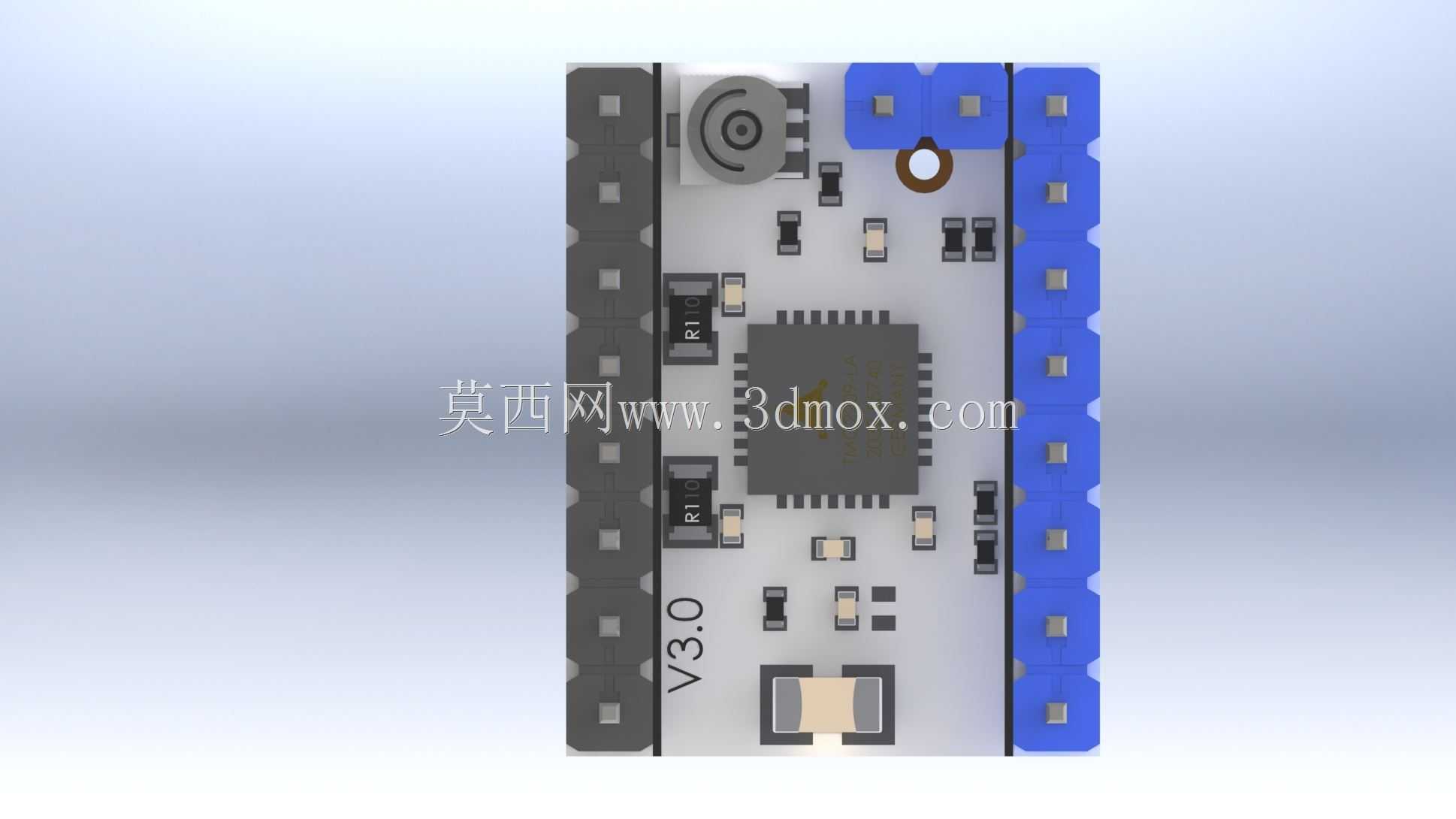

　　从实际用途看，该模块负责接收主控板发出的STEP/DIR脉冲信号，将低压逻辑指令转换为驱动两相步进电机绕组的斩波电流，内部集成的StealthChop静音斩波模式可在低速运行时显著降低电机啸叫，SpreadCycle模式则在高速段提供更稳定的力矩输出，电流档位通过板载电位器整定，MS1/MS2等配置引脚支持多档微步细分设置。建模时把芯片本体、周边贴片阻容、调节电位器、配置排针以及顶部卡扣式铝散热片按真实堆叠关系逐一还原，散热片的鳍片间距、高度方向的凸出量都做了写实表达，因为在密闭电控仓内，散热片顶部与上盖之间的留隙直接决定风道能否顺利带走热量。

　　安装边界方面，模块采用标准双列直插引脚布局，可直接压入步进驱动座，也可手工焊接到控制板；引脚横向跨距、纵向行距参照常用256细分驱动模块的通用尺寸，板体四角预留固定与定位孔位，底面引脚伸出长度满足波峰焊或插座配合的公差要求。结构设计人员在排布电控仓时，需要重点核对三个尺寸链：一是散热片顶端到设备外壳内壁的垂直间隙，避免风扇装配后干涉；二是多片驱动并排安装时的横向间距，鳍片之间若过于贴近会阻断对流，反而让温升恶化；三是接线侧与电机线、信号线走线槽的避让，防止粗线径线缆压迫电位器调节口。

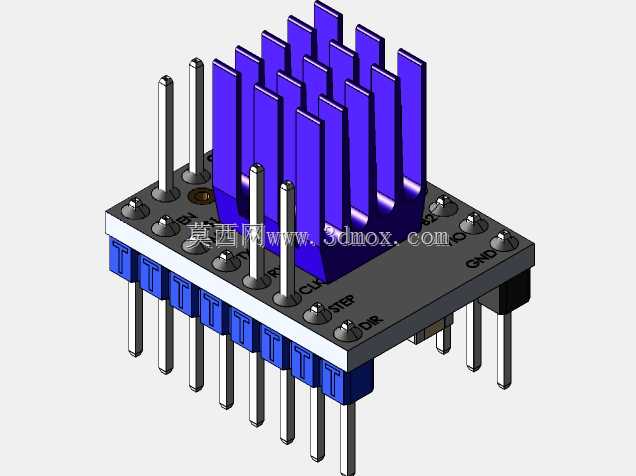

　　建模思路上，引脚部分按真实圆针做圆柱实体并保留端部倒角，板基分层体现PCB基材与蓝色焊盘阻焊的色差，散热鳍片用薄壁阵列特征生成，既控制了模型体量，又能在剖切视图和爆炸视图中清晰展示“芯片—导热垫—散热片”的热传导路径。对选型工程师而言，把该模块放进整机三维装配后，可直接校验驱动与步进电机、主控板、风扇的相对位置，提前发现散热空间不足、引脚干涉、调节工具无法伸入等常见装配问题，减少样机返工。
