I3超级热端v5挤出喷头结构设计

　　在桌面级FDM熔融沉积成型设备的核心功能部件中，热端是直接决定耗材熔融质量、出丝稳定性与打印成型精度的关键组件，本次呈现的I3架构升级款热端结构，针对入门级I3机型常见的热端散热不足、耗材回流、安装适配性差等实际工程痛点做了针对性优化，可直接适配多数Prusa i3衍生架构的桌面3D打印设备，也可作为定制化DIY打印设备的挤出端选型参考。

　　从实际应用场景来看，该热端可覆盖PLA、ABS、PETG、TPU等主流桌面级3D打印耗材的熔融挤出作业，适配日常创意模型打样、小型功能件试制、教育场景实训打印等多种使用工况，在持续长时间打印作业中可维持稳定的温度场分布，避免因热量传导异常导致的耗材提前软化堵头、喉管漏料等常见故障。

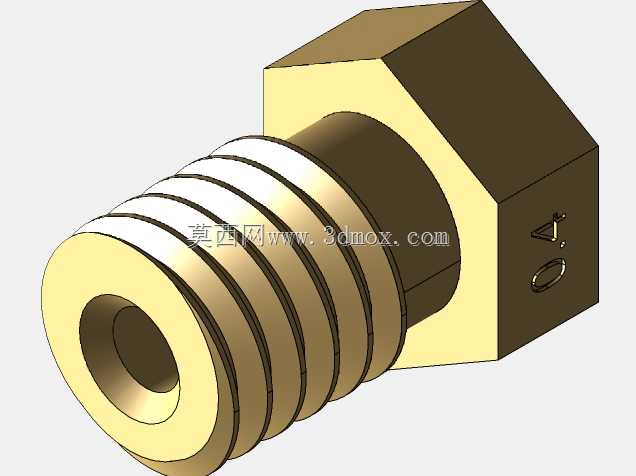

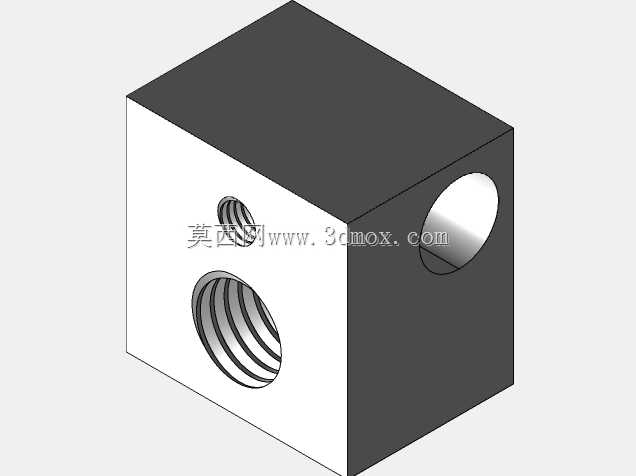

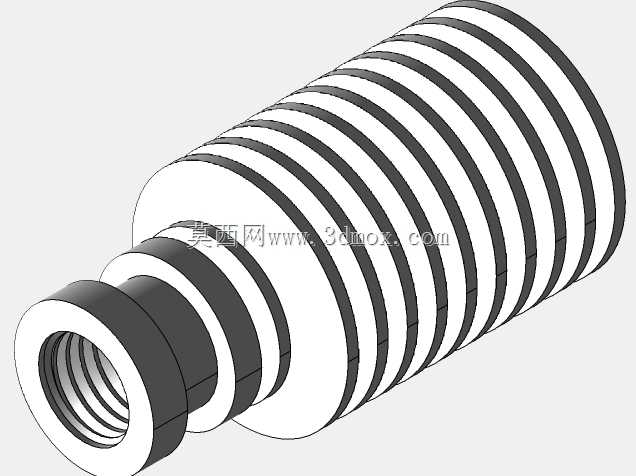

　　功能特性层面，该结构采用分段式温度隔离设计，靠近喷嘴的加热段采用高导热材质构建加热块，内置标准尺寸的加热棒与热敏电阻安装孔位，可兼容市面上绝大多数通用规格的加热元件与温度检测元件，无需定制特殊规格配件即可完成组装替换；加热块侧方预留的通孔为散热端的固定安装位，可直接与散热段的铝制散热鳍片组通过紧固件刚性连接，中间通过隔热衬套阻断热量向散热段的无效传导，减少加热功率损耗的同时，避免喉管区域温度过高导致耗材提前软化引发的回料堵头问题。散热段采用多圈环形鳍片结构，相比单柱式散热结构大幅提升了与空气的接触换热面积，可适配3010规格的轴流散热风扇做主动风冷，即使在260℃的高温打印工况下，散热段靠近送丝机构的一端温度也可维持在耗材玻璃化转变温度以下，保证耗材以固态形态顺畅送入喉管，避免送丝打滑、送料阻力过大的问题。喷嘴端采用标准螺纹接口设计，可兼容0.2mm、0.3mm、0.4mm、0.6mm等不同口径的通用黄铜或硬化钢喷嘴，用户可根据打印精度要求、耗材类型（如含碳纤维的研磨性耗材需搭配硬化钢喷嘴）快速更换喷嘴，无需拆解整个热端结构。

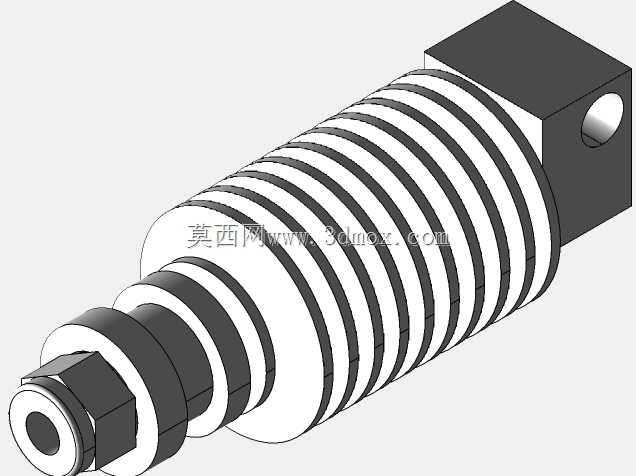

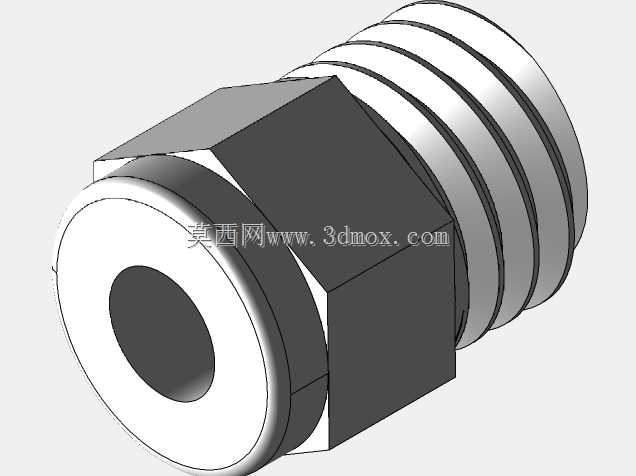

　　设计思路上，该结构优先考虑了安装兼容性与维护便捷性，整体采用同轴式布局，送丝通道全程保持同心度公差控制在0.1mm以内，避免送丝过程中出现耗材弯折、卡滞的问题；加热块采用侧装固定方式，相比顶部固定的热端结构，可减少Z轴方向的安装占用空间，适配近程挤出与远程挤出两种送料方案：搭配近程挤出机构时，散热段顶部可直接安装挤出机的固定支架，缩短送丝路径，提升柔性耗材的送料稳定性；搭配远程送料方案时，顶部可直接接入PTFE送丝管接头，适配鲍登管送料结构，降低运动端重量，提升打印速度。

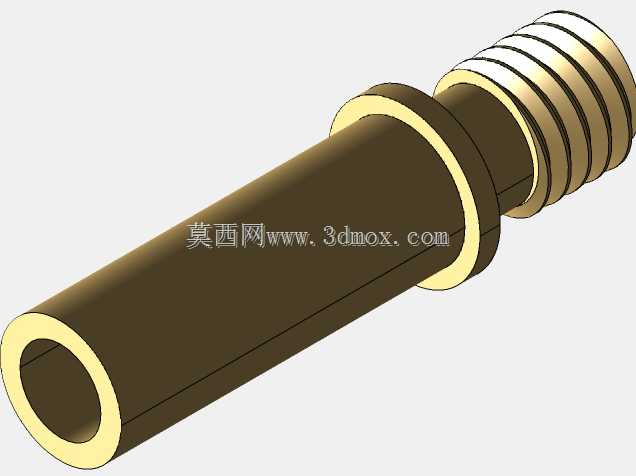

　　外形尺寸与安装边界方面，该热端整体轴向长度控制在合理范围内，散热鳍片段的外径适配常规的30mm直径风扇安装位，加热块的安装孔位间距符合OpenSource3D打印设备的通用安装标准，可直接替换原有I3机型的老旧热端，无需对X轴滑车做额外的打孔或改装；喷嘴末端到安装基准面的距离经过校准，替换后无需重新调整Z轴零点偏移量即可快速投入使用，降低用户的改装调试成本。喉管内部的送丝通道内径为1.75mm耗材适配规格，内壁做光滑处理，减少送丝过程中的摩擦阻力，同时在靠近加热段的位置做了缩口设计，配合隔热衬套形成温度梯度，让耗材的熔融段严格控制在喷嘴与加热块区域，避免熔融耗材向上回流堵塞喉管。在实际装配过程中，各连接部位的密封面都做了平面度处理，可有效避免高温熔融耗材从接缝处渗漏，减少日常维护的清理工作量；加热块的边角做了倒角处理，避免安装调试过程中划伤操作人员或线路，同时也减少了打印过程中热端与模型发生剐蹭时对成型件表面的损伤。
