工业用分体式铝合金走线箝箱结构

　　这款箝箱结构在工业现场的布线场景中应用十分广泛，不管是自动化产线的传感器走线、设备控制柜的外接线路防护，还是小型检测装置的内置线束整理，都能看到这类构件的身影。从实际使用的角度出发，它的核心作用是给外露或者内嵌的弱电线缆、细小气管提供规整的容纳空间，避免线路被设备运动部件剐蹭，同时也能减少车间内油污、粉尘对线束外层的侵蚀，延长线路的使用寿命。

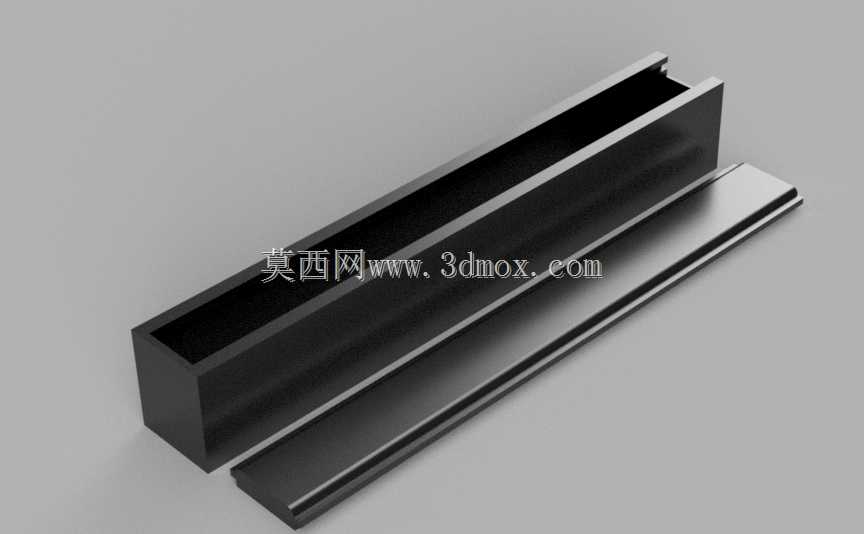

　　设计上采用了槽体与盖板分体的结构形式，槽体部分为单侧开口的U型截面，开口侧预留了和盖板匹配的嵌合台阶，盖板为平板式结构，安装时直接从槽体端部滑入或者沿开口侧压入即可，不需要额外的紧固件，后期维护需要更换或者调整内部线路时，直接抽出盖板就能操作，大幅降低了现场布线的拆装工作量。槽体的壁厚做了均匀化处理，既保证了整体的结构刚性，在1米的悬空安装跨度下不会出现明显的挠曲变形，又不会因为壁厚过大造成材料浪费，适配常规的铝合金挤压成型工艺，量产时的尺寸一致性更容易控制。

　　从安装边界来看，这款箝箱的槽体背部为平整的安装面，现场安装时可以通过背胶粘贴在光滑的设备壁板上，也可以通过间隔布置的尼龙扎带捆绑在设备框架上，还能在槽体背部预制的安装孔位上用自攻螺丝直接固定，适配多种安装场景。槽体的内部净空尺寸经过优化，能够同时容纳8根直径4mm的传感器信号线或者4根直径6mm的气动气管，满足小型检测工位、单机设备的布线容量需求，不会出现内部空间冗余过大或者容量不足的问题。槽体的两端做了轻微的倒角处理，避免穿线时尖锐的边角割破线缆的绝缘层，盖板的边缘也做了圆角过渡，安装时不会划伤操作人员的手部。

　　在实际选型搭配时，这款箝箱可以和同规格的转角接头、端盖、出线嘴等配件组合使用，完成不同走向的布线布局，比如在设备的直角转角处搭配90度转角接头，就能实现线路的平滑转向，不需要对槽体进行切割弯折。槽体的表面采用了阳极氧化处理，在车间的潮湿、多油污环境下不容易出现氧化锈蚀的情况，长期使用也不会因为表面腐蚀产生碎屑掉落到产品或者设备内部，适配食品加工、电子组装这类对现场洁净度有一定要求的生产场景。

　　从结构建模的角度来看，这款箝箱的特征构建逻辑十分清晰，首先通过草图绘制槽体的截面轮廓，拉伸生成基础的槽体实体，然后通过抽壳命令形成内部的容纳空腔，再对边缘的倒角、嵌合台阶进行细节特征处理，盖板部分单独绘制截面后拉伸生成，和槽体的配合间隙控制在0.1mm以内，既保证了装配时的顺畅度，又不会因为间隙过大出现盖板松动脱落的问题。建模过程中所有的圆角、倒角尺寸都统一做了参数化关联，如果后续需要调整槽体的宽度、高度或者壁厚，只需要修改对应的参数就能快速生成新的规格模型，不需要重新绘制草图，能够大幅提升系列化产品的设计效率。

　　在设备集成的实际应用中，这类箝箱往往会沿着设备的框架型材布置，和型材表面的槽道配合时，不需要额外打孔，直接通过专用的卡扣就能把箝箱固定在型材槽内，安装效率比传统的PVC线槽更高，而且铝合金材质的散热性能更好，当内部布置的信号线有轻微发热情况时，能够通过槽体把热量快速散发出去，避免热量积聚加速线路老化。另外，金属材质的槽体本身还具备一定的电磁屏蔽作用，当槽体内布置的是模拟量传感器信号线时，能够减少车间内变频器、伺服电机产生的电磁干扰对信号传输的影响，提升传感器检测数据的稳定性，这也是很多高精度检测设备优先选用金属走线箝箱的核心原因。
