贴片式LED电子元器件三维结构设计

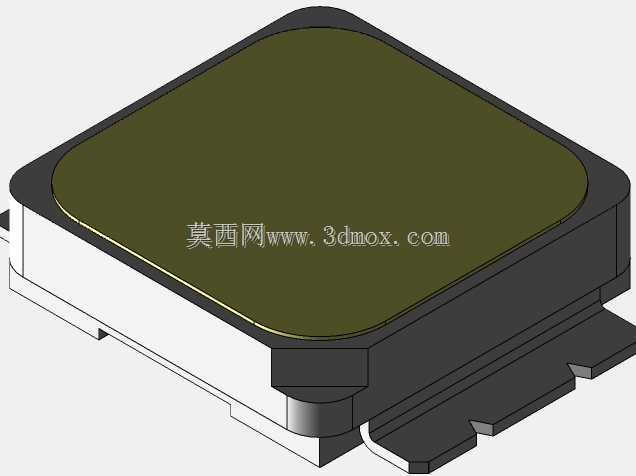

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线设计环节，贴片LED的封装结构建模直接影响PCB布局的可制造性校验精度，很多初入结构设计领域的工程师容易忽略这类小型器件的实体建模精度，往往直接调用简化的二维封装库做布局，等到SMT钢网开模、回流焊治具设计阶段才发现干涉问题，轻则增加改板次数，重则直接导致批量焊接不良。这款贴片LED的三维结构完全按照量产封装的实际尺寸还原，没有做不必要的几何简化，封装主体的塑封外壳采用圆角方形设计，顶面的发光区做了微凹的光学曲面处理，能够匹配实际器件的出光角度特性，在做整机导光结构匹配设计时，可以直接导入模型做光路模拟，不需要额外修正发光面的位置偏差。从安装边界来看，器件底部的焊盘伸出长度、

　　引脚共面度都按照行业通用的SMT工艺要求做了还原，焊盘的厚度、引脚与塑封主体的相对位置完全贴合量产器件的公差带范围，在做PCB焊盘设计时，可以直接参考模型的引脚位置调整焊盘尺寸，避免出现焊盘偏移导致的立碑、虚焊问题。塑封主体的侧面拔模角度也做了准确还原，在做高密度板卡布局时，能够准确计算相邻器件之间的安全间隙，尤其是在板卡空间极度紧张的便携电子产品设计中，0.1mm的间隙偏差都可能导致贴装时的器件碰撞，高精度的实体模型能够在设计阶段就规避这类风险。从功能特性来看，这类贴片LED主要用于设备状态指示、背光照明、信号提示等场景，不同颜色的芯片封装尺寸基本一致，仅在发光区的光学特性上有差异，建模时保留了发光区的独立结构面，

　　在做渲染或者光学仿真时，可以单独给发光面赋予对应的光学材质参数，不需要额外拆分模型结构。在做整机装配设计时，这款模型可以直接用于导光柱的间隙校验，很多设备的导光柱安装在面板上，与板卡上的LED之间的距离、同轴度直接影响出光均匀性，通过精确的三维模型装配，能够提前计算出导光柱的最佳安装位置，避免出现漏光、亮斑、亮度不足等问题。设计这类小型电子元器件模型时，核心思路是优先保证安装接口的尺寸精度，其次还原影响装配校验的所有外形特征，不需要过度还原内部的芯片、键合线等不影响外部装配的结构，既保证模型的轻量化，又能完全满足结构设计、工艺校验的实际需求。很多工程师在选型这类器件时，往往只关注 datasheet 上的平面尺寸，

　　忽略了器件的实际高度、塑封体的圆角半径、引脚的成型角度等三维参数，在做超薄产品设计时，器件高度的偏差可能直接导致外壳与器件干涉，或者压迫器件造成焊接失效，这款模型的高度方向尺寸完全按照量产器件的标称值做了还原，包括塑封体的总高度、引脚底部到塑封顶面的距离都做了精确控制，在做堆叠设计时可以直接作为高度校验的依据。另外，模型的所有几何特征都做了参数化处理，在同系列不同尺寸的LED设计中，可以直接修改参数快速生成对应规格的模型，不需要重新从零开始建模，能够大幅提升板卡结构设计的效率。在SMT产线的虚拟仿真环节，这款模型也可以直接导入产线仿真软件，用于贴片机吸嘴的吸附位置校验、回流焊过程中的热变形模拟，因为模型的外形质量分布、重心位置都与实际器件基本一致，仿真结果的参考价值远高于简化的方块模型。对于做电子元器件封装库开发的工程师来说，这款模型也可以作为三维封装库的基础模板，根据不同厂商的尺寸公差做微调后，就能直接纳入企业标准封装库，统一设计端的模型标准，避免不同工程师建模标准不统一导致的设计沟通成本上升。
