P20LF4QTKD贴片式电子元器件结构设计

　　在消费电子、工业控制板卡的SMT产线布局阶段，这类贴片封装器件的三维结构模型是PCB布局、钢网开孔、回流焊治具设计环节必不可少的参考依据。不同于传统直插器件需要预留引脚穿孔空间，该器件采用表面贴装封装形式，所有引脚均分布在封装本体侧下方，布局时仅需在PCB表层对应位置预留焊盘即可，无需在板件上加工穿孔，能够大幅提升单板的布线密度，适配高密度集成的控制电路设计需求。

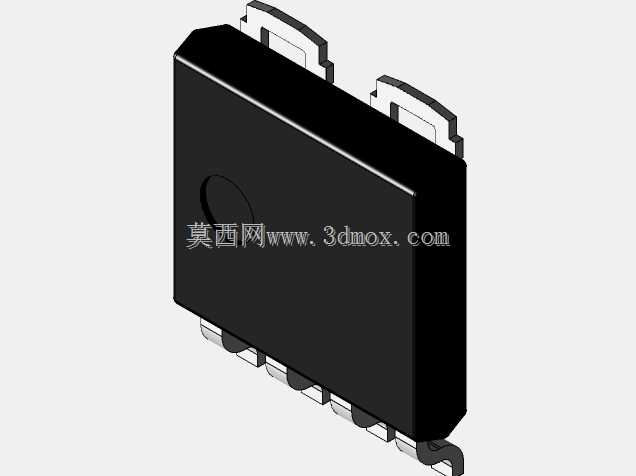

　　从实际功能适配角度看，这类器件常被用于电路的过流保护、信号通断控制环节，在电源管理回路、信号采集回路中承担核心的电路保护或开关作用，其封装结构的散热设计、引脚排布直接决定了器件工作时的载流能力与信号传输稳定性。设计该三维模型时，首先还原了封装本体的黑色塑封主体结构，本体表面的圆形标记点为引脚1定位标识，能够在SMT贴装过程中为视觉识别系统提供定位基准，避免贴装时出现引脚方向反向的问题，这一细节在实际生产中直接影响贴装良率，建模时严格按照实际器件的标识位置做了还原，未做任何简化处理。

　　引脚部分的设计是整个模型的核心细节，器件顶部的两个卡扣式结构并非多余设计，而是用于在回流焊过程中与治具配合定位，防止高温下器件出现偏移，同时在器件承受外力冲击时，能够辅助引脚分担部分应力，避免引脚与塑封本体结合处出现开裂。侧下方的引脚采用了阶梯式成型结构，引脚伸出本体的长度、引脚之间的间距严格按照贴片封装的通用公差要求设计，建模时保留了引脚末端的轻微圆弧过渡，这一细节是实际冲压成型引脚的工艺特征，在做焊盘匹配设计时，能够更准确地模拟焊锡浸润后的焊点形态，提前预判是否会出现连锡、虚焊的风险。

　　安装边界方面，该器件在PCB上的占位空间需要综合考虑本体尺寸、引脚焊盘尺寸以及周边器件的安全间距，建模时将本体的棱角做了符合实际塑封工艺的微小倒角处理，避免模型棱角过于锐利导致布局时的间距计算出现偏差。器件本体的厚度方向尺寸直接决定了板卡组装后的整体高度，在对厚度有严格要求的便携类电子产品设计中，这一尺寸是结构堆叠时必须核对的核心参数，模型中严格还原了本体的实际厚度，包括顶部两个定位卡扣的凸起高度，确保堆叠干涉检查时的结果准确可靠。

　　从结构设计的合理性角度看，塑封本体与引脚的结合处做了内嵌式结构设计，引脚并非直接粘在塑封表面，而是有一部分嵌入塑封本体内部，这一结构能够提升引脚的抗弯折能力，在器件运输、贴装过程中，即使引脚受到轻微外力，也不会出现引脚脱落的问题。建模时还原了这一内嵌结合的结构细节，在做器件的力学仿真分析时，能够更准确地模拟引脚受力时的应力分布，为焊盘设计、引脚强度校核提供准确的模型基础。

　　在实际的电路设计工作中，这类精准的器件三维模型能够替代实物器件完成前期的布局验证，不需要等到打样阶段再发现器件干涉、间距不足的问题，能够大幅缩短板卡的研发周期，减少打样迭代次数。尤其是在高密度板卡设计中，器件之间的间距往往只有零点几毫米，任何一个尺寸的偏差都可能导致组装时出现器件碰撞、无法贴装的问题，该模型在尺寸还原上覆盖了器件所有的外轮廓特征，包括容易被忽略的定位卡扣凸起、引脚末端的成型形状，能够满足布局检查、钢网设计、治具加工等多个环节的使用需求。
