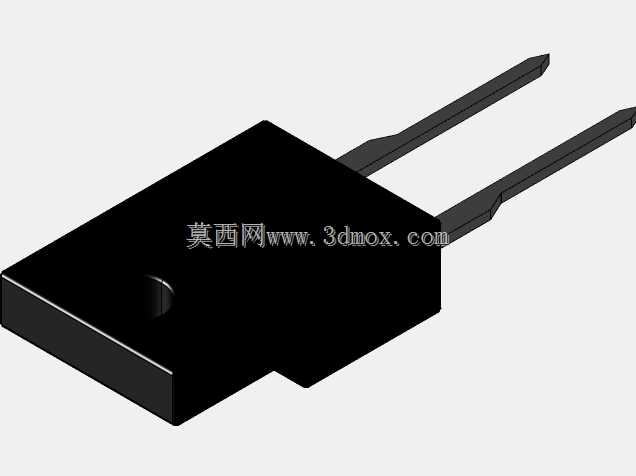

TO-220封装直插式功率二极管三维结构

　　在工业控制板卡、开关电源、电机驱动回路的PCB设计环节，直插式功率二极管的选型与装配精度，直接决定了整板的散热效率与长期运行可靠性，本次构建的TO-220封装二极管三维模型，完全围绕实际电路装配的全流程需求搭建，可直接用于结构干涉检查、散热路径仿真、装配工艺验证等工程场景。从实际应用场景来看，这类封装的二极管普遍承载1A至20A区间的正向导通电流，常布置在电源输入整流段、续流回路、反接保护支路中，工作时管芯产生的热量需要通过封装本体的散热安装孔传导至外接铝散热片，因此建模过程中没有简化任何影响装配的结构细节。模型的主体塑封部分采用方正的梯台结构，边缘做了符合实际开模工艺的微小倒角，还原了环氧塑封料压制成型后的真实轮廓，

　　塑封本体正面预留的圆形沉孔是散热安装的核心定位特征，沉孔的深度、孔径完全匹配M3规格的标准装配螺丝，建模时严格控制了沉孔的同轴度，避免后续装配仿真中出现螺丝与孔壁干涉的问题。两根平行引出的引脚采用扁平方形截面设计，引脚的伸出长度、引脚间距完全遵循TO-220封装的通用行业规范，引脚根部与塑封本体的衔接处做了圆弧过渡处理，还原了实际生产中引脚冲压成型后的应力释放结构，避免建模时出现直角应力集中的失真问题，引脚的末端做了微小的斜切处理，匹配波峰焊工艺中引脚插入PCB过孔的导入需求，可直接用于PCB装配的引脚干涉检查、过孔匹配度验证。从设计思路上，建模全程以实际生产装配的公差要求为核心，没有做任何非必要的结构简化：塑封本体的厚度、

　　引脚的截面尺寸、安装孔的位置度公差都控制在工业级建模的常规精度范围内，既保证模型可直接导入各类结构仿真软件做散热流场分析、装配应力仿真，也能用于生成产品装配指导书的三维示意图。在安装边界的设定上，模型明确了三个核心装配约束面：塑封本体的背面为散热贴合面，建模时保证该面的平面度符合散热片贴合的粗糙度要求，没有多余的凸起或凹陷结构；两根引脚的底面为PCB焊接面，与塑封本体背面的间距完全匹配常规1.6mm厚度PCB的装配高度要求，可直接导入PCB设计软件做3D布局校验；安装孔的中心轴线与塑封本体的对称中心重合，保证装配螺丝锁紧时散热面受力均匀，不会出现单侧翘起导致散热接触不良的问题。不同于消费类电子的贴片元件，

　　这类直插功率二极管的工作环境往往伴随较高的温度波动与振动载荷，因此建模时特意还原了引脚与塑封本体结合处的包封结构，该部分结构是实际生产中防止引脚受外力拉扯导致管芯损坏的关键防护结构，很多简化模型会忽略这一细节，导致后续做振动仿真时引脚应力分布计算结果失真。在电路设计的结构评审阶段，使用该模型可以提前验证二极管与周边电解电容、功率电阻、散热片的安全间距，避免样板打样后出现元件高度干涉、散热路径被周边元件阻挡的问题；在装配工艺编制环节，可依托该模型模拟波峰焊时引脚的吃锡深度、剪脚后的引脚剩余长度，提前优化工装夹具的定位位置；在散热仿真环节，模型的塑封本体体积、引脚导热截面参数都与真实器件一致，可直接赋予对应的材料参数做热阻计算，评估不同散热片规格下的器件结温是否在安全工作区间内。整个模型的结构完全匹配量产器件的真实形态，没有为了渲染效果添加任何非工程类的装饰特征，所有结构尺寸都经过实际器件的测绘校准，可满足从方案选型、结构设计、工艺验证到生产指导全流程的工程使用需求，结构设计人员可以直接调用该模型完成整机的布局装配，不需要再花时间测绘器件尺寸、重建封装模型，大幅缩短硬件开发阶段的结构评审周期。
