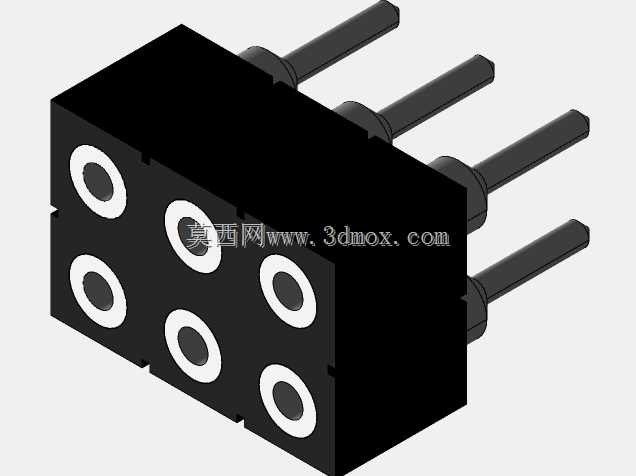

六针排针式电连接器三维结构设计

　　在工业控制板卡、传感信号采集模块、小型化电子设备的内部互联场景中，这类六针直插式接插件是板间信号传输、小功率供电连接的核心基础部件，很多刚接触硬件结构设计的工程师容易忽略这类小件的安装边界，往往在PCB布局完成后才发现接插件插针长度、塑壳高度和周边器件产生干涉，或是焊盘孔径与插针直径不匹配导致波峰焊后出现虚焊、插针歪斜的问题，这类细节问题在批量生产阶段会直接拉高返修成本，因此在结构设计阶段就完成接插件的精准三维建模，对整个硬件系统的装配可靠性至关重要。

　　从实际使用场景来看，这类六针接插件主要承担传感信号的传输通路作用，在分布式传感采集节点中，每根插针可分别对应电源正、电源地、信号输入、信号输出、校准触发、屏蔽接地等不同功能，直插式的结构设计可以让插针穿过PCB板的对应焊盘，经过波峰焊或者手工焊接后实现与板上线路的可靠导通，塑壳部分采用耐高温绝缘工程塑料注塑成型，一方面可以固定每根插针的相对位置，避免插针受外力出现偏移导致相邻引脚短路，另一方面可以在接插件对接时提供导向定位，防止插针弯折损坏。

　　设计这款接插件的三维结构时，首先要明确核心的尺寸约束：插针的直径需要匹配常用PCB焊盘的标准孔径，插针伸出塑壳底部的长度要满足PCB板厚加上焊锡浸润的余量要求，伸出塑壳顶部的对接长度要匹配对应母座的插接深度，保证对接后接触电阻在合格范围内；塑壳部分的外形尺寸要严格控制，六个插孔的中心距要符合行业通用的间距标准，相邻插孔之间的绝缘壁厚要满足耐压要求，避免高压信号传输时出现爬电现象。塑壳侧面不需要额外设置卡扣结构，依靠插针与母座插孔的弹性接触力即可保持连接稳定性，这种设计可以缩小接插件的整体占用空间，适合在板上空间紧张的传感模块中使用。

　　实际选型和装配过程中，需要重点关注几个安装边界：首先是塑壳底部到PCB板面的贴合高度，设计时要保证塑壳底部平整，焊接后不会和PCB表面的丝印层、贴片元件产生间隙，避免接插件受侧向力时出现撬动导致焊盘脱落；其次是插针的排列方向，六针采用两排三列的布局方式，建模时要明确第一脚的定位标识位置，防止生产时出现插反的问题；另外，接插件整体的高度要纳入设备内部的堆叠尺寸计算，尤其是在外壳内部空间紧凑的便携式传感设备中，要保证接插件对接母座后，顶部的线束不会和外壳内壁产生挤压，长期使用中线束绝缘层被磨破引发短路故障。

　　从结构可靠性角度出发，建模时还原了插针与塑壳的嵌装结构，插针在塑壳内部的固定段做了滚花或者卡位结构设计，避免插针在插拔过程中被外力从塑壳中拔出，插针的端部做了倒角处理，既方便插入PCB焊盘，也能在对接母座时起到导向作用，减少插针顶弯的概率。塑壳的六个插孔内部做了微小的导向锥面，母座插针插入时可以自动导正，即使存在微小的位置偏差也能顺利完成对接，降低装配时的对位难度。在工业传感应用场景中，这类接插件往往需要在一定的振动环境下保持连接稳定，因此建模时也充分考虑了插针的刚性，插针的直径选择兼顾了导电能力和抗弯折性能，既可以满足小电流信号的传输要求，也不会因为插针过细在装配或运维过程中轻易弯折。很多工程师在做板级布局时，习惯直接调用通用的接插件模型，却忽略了不同厂商生产的同规格接插件在塑壳倒角、插针突出长度上的细微差异，这些差异在单块样板测试时可能不会暴露问题，但在批量装配、不同批次物料混用时就容易出现装配故障，因此精准还原每一处结构细节的三维模型，能够在设计阶段就完成虚拟装配验证，提前排查干涉、尺寸不匹配等潜在问题，减少后续打样、试产阶段的修改次数，缩短整个产品的开发周期。
