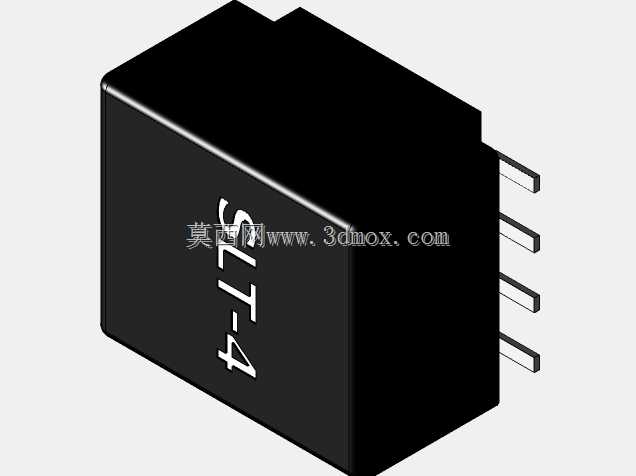

SLT-4直插式信号传感元件三维结构

　　在工业测控、小型电子设备的信号采集回路里，这类直插封装的传感元件是板级集成里很常见的基础器件，很多做工控板卡、小型检测模块的结构工程师在做PCB布局、壳体避让设计时，都需要精准的三维结构来核对安装间隙，避免后期打样出现元件干涉、插装不到位的问题。从实际应用场景来看，这类元件常被用在低压控制回路的信号拾取、状态检测工位，比如小型自动化设备的位置反馈回路、消费类电子的状态检测模块、低压配电盘的信号采样单元里，因为是直插式封装，适配传统波峰焊工艺，在中小批量的工控板生产线上兼容性很强，不需要额外调整SMT贴装参数，生产端的适配成本更低。从功能特性上看，这类封装的传感元件做了全封闭的黑色塑封外壳，一方面可以隔绝生产现场的粉尘、

　　轻微潮气对内部感应晶元的侵蚀，提升工况下的使用寿命，另一方面塑壳的绝缘性能可以避免元件引脚与周边金属构件发生短接，提升板卡运行的可靠性，侧面引出的四根直插引脚，对应信号输入、输出、供电、接地四个回路，引脚间距做了标准化设计，适配通用的PCB孔位规范，不需要单独定制特殊孔距的电路板。做这个三维结构的时候，首先要还原的是塑封本体的外形边界，本体是规整的立方体切角结构，顶部的小凸台是封装注胶口的残留结构，建模的时候不能忽略这个细节，很多工程师在做壳体避让的时候如果漏掉这个凸台，会导致壳体装配时顶住元件顶部，出现PCB装不到位的问题；其次是引脚的伸出长度与折弯公差，直插引脚的伸出长度要匹配常规PCB板厚加上波峰焊的焊锡爬升高度，

　　引脚的截面尺寸要严格按照行业通用的方脚规格来做，这样在虚拟装配的时候才能准确核对孔位的配合间隙，不会出现建模时孔位够大实际生产插不进去的问题。安装边界方面，这类元件在PCB上的占用空间不能只算本体的投影面积，还要考虑引脚焊接后的焊盘外延空间，以及元件本体与周边 taller 元件的安全电气间隙，一般在布局时，本体周边要留出至少1mm的避让空间，避免后续返修时热风枪加热影响周边元件，同时顶部的避让距离要根据壳体的内部筋位来调整，确保筋位不会压到元件本体，防止长期使用后塑壳开裂损坏内部结构。从设计思路上来说，建模时优先保证装配基准的准确性，将引脚的端面作为Z向安装基准面，本体的对称中心作为XY向的定位基准，这样在导入PCB装配环境时，

　　可以直接和封装库的原点对齐，不需要额外调整坐标位置；塑壳表面的标识字符做了浅浮雕处理，还原实际丝印的凸起效果，方便在做整机BOM可视化核对时，能快速识别元件型号，避免错料。很多刚入行的结构工程师在做这类元件建模时，容易忽略引脚的拔模斜度，实际生产中引脚和塑封结合的位置是有微小斜度的，用来增强塑壳和引脚的结合力，防止引脚受外力时从塑壳里被扯出来，这个细节在做应力仿真的时候也会影响结果的准确性，如果把结合面做成完全垂直的结构，仿真出来的引脚抗拉力会和实际值有不小的偏差。另外，塑壳的边角做了微小的圆角处理，不是尖锐的直角，这是注塑生产的工艺要求，既可以减少注塑时的应力集中，避免塑壳出现缺胶、开裂的问题，也能在插件时避免尖锐边角刮伤操作人员的手指，或者刮坏周边的导线绝缘层。在做整机的布线设计时，这类元件的高度属于中等插装元件高度，一般不会和顶部的接线端子、大型电容产生高度冲突，但要注意和高压元件的间距满足电气安规要求，三维模型里准确的高度尺寸可以帮助工程师在设计阶段就核对安规距离，减少后期安规测试不通过的整改成本。
