JK-2型插孔式传感连接组件结构设计

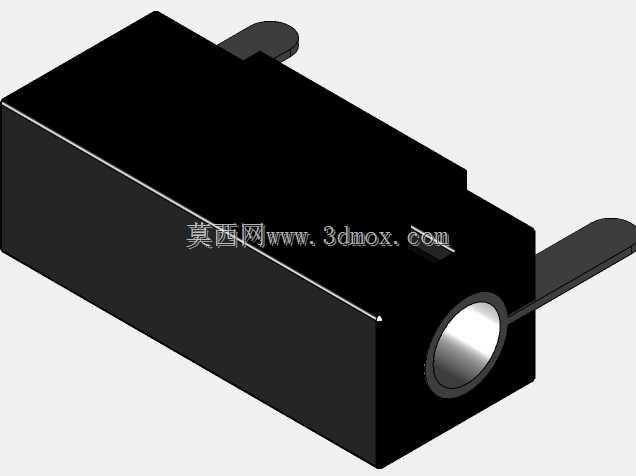

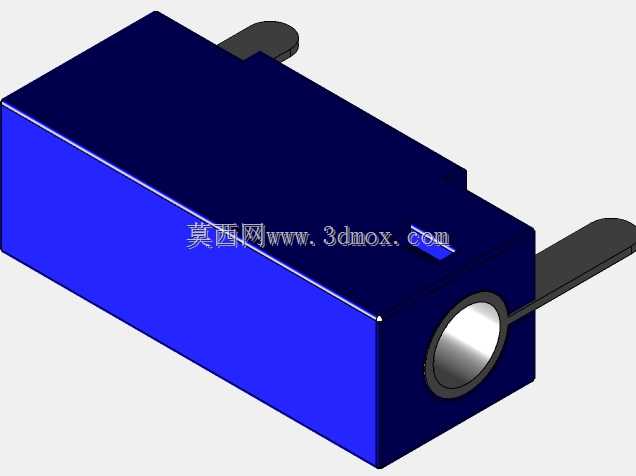

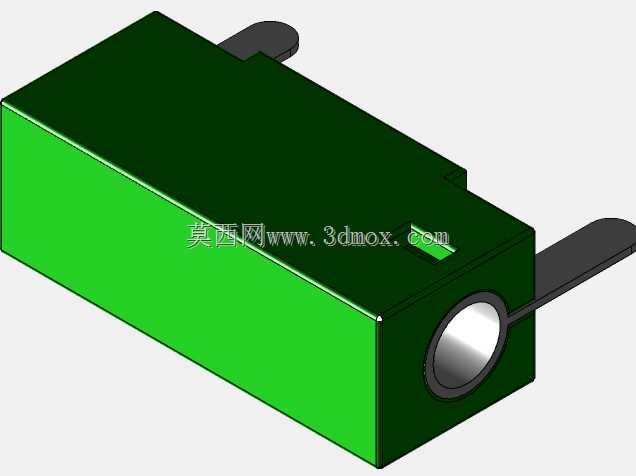

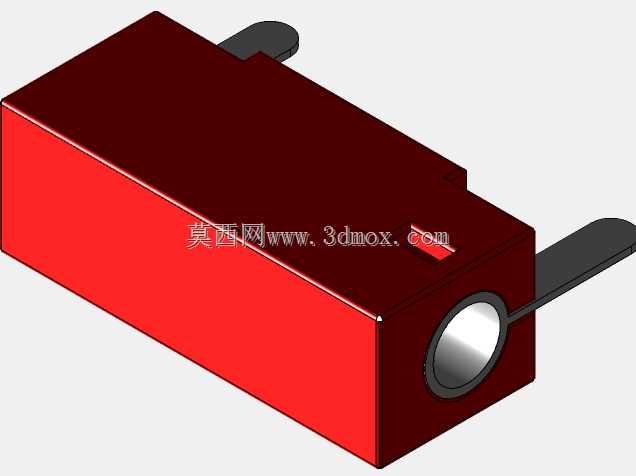

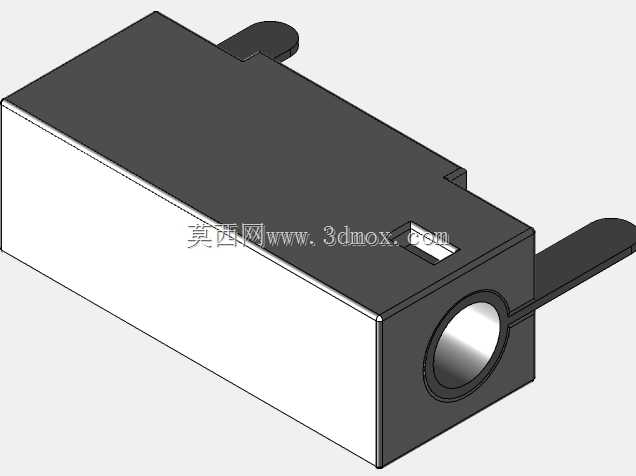

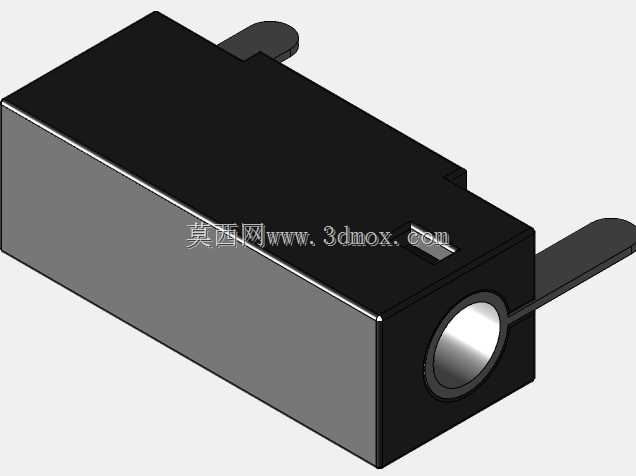

　　也方便在排布走线时预留规整的走线路径。从结构细节来看，组件端部设置的φ10.16规格圆形插孔，是核心的连接配合部位，这个尺寸的插孔适配市面上多数同规格的传感插接头，配合深度经过反复校核，既保证插合后接触件的有效接触长度满足信号传输的载流与抗干扰要求，又不会因为插孔过深导致插装时需要施加过大的按压力，方便产线工人手工装配，也能避免多次插拔后接触件出现形变松脱。壳体侧面伸出的扁平连接引脚，直接对应PCB板上的焊盘位置，引脚伸出长度控制在合理范围，焊接时不会因为引脚过长导致相邻焊点连锡，也不会因为引脚过短造成焊接强度不足，在设备经受常规运输振动、工况下的小幅振动时，焊点不容易出现疲劳开裂。组件顶部设置的小型弹性卡扣，是安装固定的关键结构，在工业传感检测、小型机电设备信号采集的场景里，这类插孔式传感连接组件是信号链路里容易被忽略但直接影响检测稳定性的核心小件，很多做小型自动化设备、仪器仪表内部布线的结构工程师都有过选型踩坑的经历——接插件配合间隙过大导致信号传输时断时续，外壳防护不足在多尘工况下积灰造成接触不良，安装尺寸和设备内部预留空间不匹配导致装配时需要额外修锉壳体，这些问题都会直接拉低整套检测装置的可靠性。这款JK-2结构的连接组件，在设计之初就瞄准了小型仪表内部紧凑安装的需求，没有做冗余的外部结构，整体采用方正的黑色绝缘壳体作为主体，这种规整的长方体外形在PCB板旁安装、仪表壳体内嵌固定时，能最大化利用有限的内部空间，不会因为异形轮廓浪费安装位，

　　在推入仪表预设的安装卡槽时，卡扣会自动弹开卡入卡槽的定位缺口，不需要额外打螺丝或者点胶固定，拆卸维护时只需要按下卡扣就能顺利抽出组件，大幅提升后期维护更换的效率，这种无紧固件的固定方式也避免了小螺丝脱落掉入仪表内部造成电路短路的风险。设计时对壳体的棱角都做了微小的圆弧过渡处理，不要小看这几毫米的倒角，在密集布线的仪表内部，尖锐的棱角很容易刮破导线的绝缘层造成短路，圆弧过渡既能避免刮线，也能在组件推入安装位时减少和周边结构件的卡滞。壳体选用的绝缘材质兼顾了一定的结构强度和耐温性能，在仪表内部常规的工作温度区间内不会出现形变脆化，也能对内部的接触导电件起到可靠的绝缘防护作用，避免相邻导电部位出现爬电击穿的问题。从安装边界来看，

　　这款组件的整体外轮廓尺寸适配多数小型仪器仪表的内部安装槽位，安装时只需要在壳体或者PCB板上预留对应长宽的矩形安装空间，在插孔对应位置预留插接头的伸入空间，在引脚侧预留焊接操作空间即可，不需要额外设计复杂的固定结构，对于做紧凑化仪表设计的工程师来说，能大幅减少安装结构的设计工作量。在实际应用中，这类组件常被用在光电传感、接近传感的信号转接部位，也可以作为小型检测设备的外接信号接口使用，不管是嵌入在设备壳体内部作为板载连接部件，还是固定在设备面板上作为外接插口，其规整的外形都能适配不同的安装方式。不同于市面上很多同规格接插件只关注接触件的导电性能，这款结构在壳体的配合精度上做了优化，上下壳体的合模缝位置做了错位止口设计，

　　合装后缝隙均匀，既可以阻挡日常工况下的灰尘进入壳体内部污染接触件，也不会因为合缝错位导致组件外形尺寸超差，无法卡入预设的安装槽。在插拔寿命的设计考量上，插孔内部的接触件采用弹性接触结构，多次插拔后依然能保持稳定的接触压力，不会因为长期使用出现接触电阻过大的问题，保证信号传输的稳定性，对于需要频繁插拔调试的检测设备来说，这种结构能有效降低接插件的更换频率，减少设备的维护成本。很多工程师在选型这类小型连接传感组件时，往往只关注插孔的规格是否匹配，忽略了外形安装尺寸、固定方式、壳体防护这些细节，最后在装配阶段才发现各种干涉、固定不牢的问题，这款组件的结构设计就是从实际装配和使用的痛点出发，把每个细节的尺寸都控制在合理范围内，不管是做三维建模时调用这个模型做整机装配干涉检查，还是实际选型用于设备生产，都能减少很多不必要的结构调整工作，适配仪器仪表、小型自动化检测设备、民用电子检测装置等多种场景的传感连接需求。
