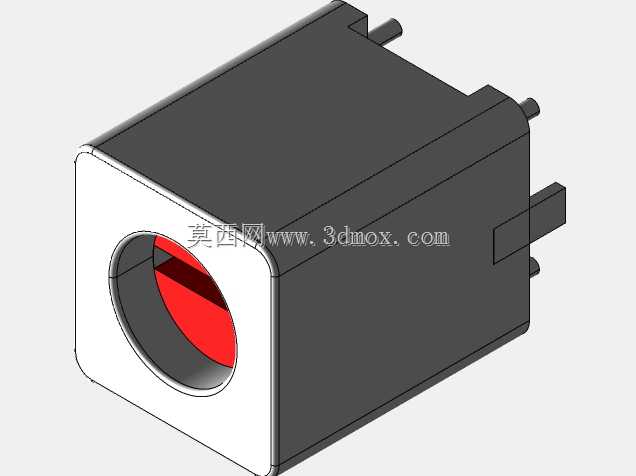

方形光电感应元件三维结构设计

　　做设备结构设计的同行都清楚，传感类元件的安装适配性，往往是整台设备布线、工位布局阶段最容易卡细节的点，这次建模的这款方形光电感应元件，就是针对紧凑安装空间做的结构优化款，适配多数自动化产线的物料到位检测、位置触发场景。先从实际安装场景说，这类元件常用在3C电子组装线的料道工位，检测薄型垫片、小型塑胶件的到位信号，也能适配包装机械的封切工位，检测包装膜的输送位置，相比圆柱形光电开关，方形外壳的贴装适配性更强，不需要额外做圆形安装孔的固定座，直接靠侧边的定位凸台就能卡在铝型材的槽位里，省掉了定制安装支架的加工工序。从功能特性上看，这款元件前端做了内凹式的镜头防护结构，感应窗口藏在外壳端面的沉孔内部，比平口设计的传感器抗磕碰能力强很多，

　　产线日常维护的时候，哪怕工具不小心扫到元件端面，也不会直接刮花光学镜片，沉孔的深度刚好留够了清洁棉签的操作空间，日常维护擦除表面积灰的时候不需要拆元件，直接伸进去就能擦干净。设计思路上，外壳主体采用了直角方形的结构，所有棱边都做了0.3mm的倒角处理，既避免注塑生产的时候出现锐边毛刺，也能减少安装时刮伤设备布线的绝缘层；尾部的三个插针采用错位排布，间距留足了2.54mm的安全爬电距离，适配常规的接插件插拔，插针根部做了凸台加固，多次插拔也不会出现插针歪斜、根部断裂的问题；侧边的两个定位凸台尺寸刚好匹配工业铝型材的8mm槽宽，安装的时候直接卡进槽里就能预定位，不需要手扶着拧螺丝，单人就能完成安装操作。说下尺寸和安装边界，

　　这款元件的主体截面是18mm见方的方形结构，主体长度不含插针是25mm，尾部插针伸出长度是6mm，安装孔位的中心距是12mm，适配M3的沉头螺丝固定，安装的时候需要在元件后方留足15mm的布线空间，避免接插件弯折角度过大导致线芯断裂；感应方向是正前方轴向，检测的时候要注意被测物体的反光率，深色哑光物体的检测距离要比亮面金属件缩短30%左右，安装的时候要提前留好距离余量，避免出现检测漏信号的问题。另外外壳的壁厚做了1.2mm的均匀设计，注塑生产的时候不会出现缩痕，内部的电路板安装槽做了0.1mm的过盈配合，组装的时候直接把电路板卡进去就能固定，不需要额外打胶，后期维修更换内部元件的时候，拆开外壳就能直接取板，

　　维护效率比灌封结构的传感器高很多。实际选型的时候要注意，这款元件的安装面要尽量和被测物体的检测面保持平行，倾斜角度超过15度就会出现信号衰减，建模的时候已经把安装基准面做在了外壳的背面，和感应窗口的端面保持严格的平行度公差，结构工程师做装配的时候，直接把背面贴合在安装支架上，就能保证感应方向的精度，不需要额外做角度调整。
