FLA FLB型直插式电阻器三维结构设计

　　在消费电子、工业控制板卡、小型电源模块的直插式PCB组装场景中，这类双引脚直插电阻是板级电路里最常见的被动限流、分压元件，不同于贴片电阻的表贴焊接工艺，直插式电阻的引脚需要穿过PCB预制的安装孔完成波峰焊或手工焊接，因此建模过程中对引脚间距、引脚伸出长度、本体与板面的安全间隙的把控，直接决定了后续元件能否顺利完成插装、是否会和板上其他相邻元件产生结构干涉。

　　从实际功能层面看，这类电阻主要承担电路中的电流限制、电压分压、信号衰减等作用，在小功率信号回路、电源输入回路的RC滤波环节中应用极广，其本体采用环氧树脂包封结构，能够抵御常规组装过程中的助焊剂侵蚀、日常使用中的潮气侵入，同时具备一定的机械抗冲击能力，避免引脚受外力时直接损伤内部电阻芯体。

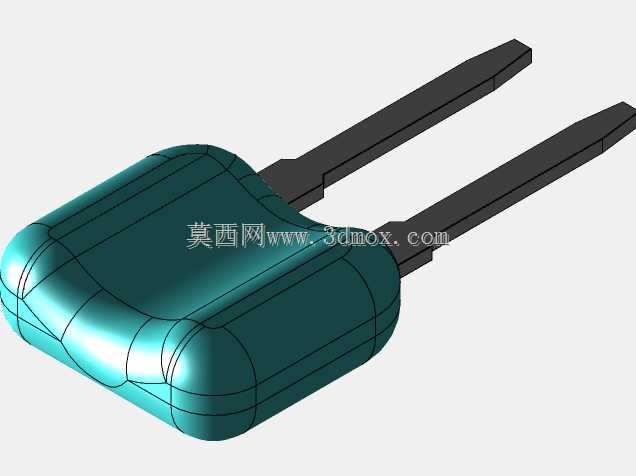

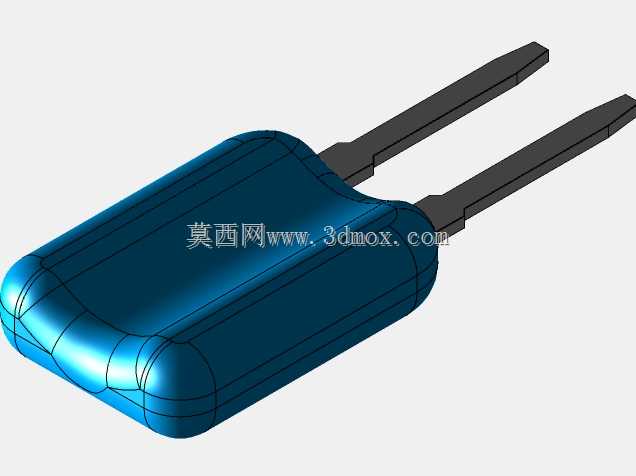

　　设计这款元件的三维模型时，首先要匹配实际生产中的插装工艺要求：引脚采用扁平长直结构，引脚末端做斜切处理，方便插装时快速对准PCB上的安装孔，减少插装过程中的卡滞问题；本体部分做了圆角过渡处理，一方面是匹配实际元件的包封成型工艺，避免环氧树脂注模时的尖角应力集中，另一方面也能避免元件本体棱角在组装过程中划伤操作人员、或是刮擦相邻元件的绝缘层。模型标注的2.54mm本体高度，是匹配常规直插元件的板面安装高度规范，这个高度下元件本体距离PCB板面留有足够的间隙，既可以避免焊接时热量直接传导到电阻本体内部影响电阻精度，也能给板面的走线、丝印层留出足够的空间，不会出现本体压接丝印或是和低矮贴片元件产生空间冲突。

　　建模过程中需要重点把控几个安装边界参数：首先是两个引脚的中心间距，必须严格匹配PCB上的孔位间距公差，常规公差控制在±0.1mm以内，否则批量插装时会出现引脚无法对准孔位的问题；其次是引脚的厚度与宽度，要匹配标准安装孔的孔径，引脚过粗会导致插装困难，过细则会出现焊接后引脚晃动、焊接强度不足的问题；另外本体的外形轮廓要严格按照实物测绘尺寸还原，不能随意放大或缩小本体的长宽尺寸，否则在高密度布板的场景下，相邻元件之间的安全间隙无法保证，容易出现元件排布拥挤、组装时互相干涉的问题。

　　从结构细节上看，本体与引脚的衔接位置做了圆弧过渡的密封结构，这个位置是电阻密封的薄弱点，建模时还原这个过渡结构，能够帮助结构工程师在做板级空间校验时，准确判断元件根部与PCB焊盘之间的空间关系，避免出现焊盘设计过大、和元件本体产生干涉的问题。引脚的长度设计也充分考虑了不同厚度PCB的焊接需求，伸出本体的引脚长度足够穿过1.6mm、2.0mm等常规厚度的PCB，并且在板背面留有足够的焊接长度，保证焊接的可靠性，同时也不会因为引脚过长导致背面焊接后剪脚工作量增加。

　　在做整机结构的干涉检查时，这个模型可以直接导入板级装配文件中，模拟元件焊接完成后的实际空间占位，校验元件和外壳、内部支撑结构、其他板上元件之间的间隙是否满足安规要求和组装要求，尤其是在小型化电子产品的设计中，机壳内部的空间非常紧张，每一个直插元件的高度、占位都需要精准匹配，才能避免组装时出现元件顶壳、空间不足的问题。另外对于做自动化插装设备设计的工程师来说，准确的元件三维模型也可以用来校验插装头的抓取位置、送料轨道的尺寸设计，确保自动化设备能够顺利抓取元件、完成插装动作，不会因为模型尺寸和实物不符导致设备调试时出现卡料、插装偏位的问题。
