多自由度铰接式液压机械臂结构设计

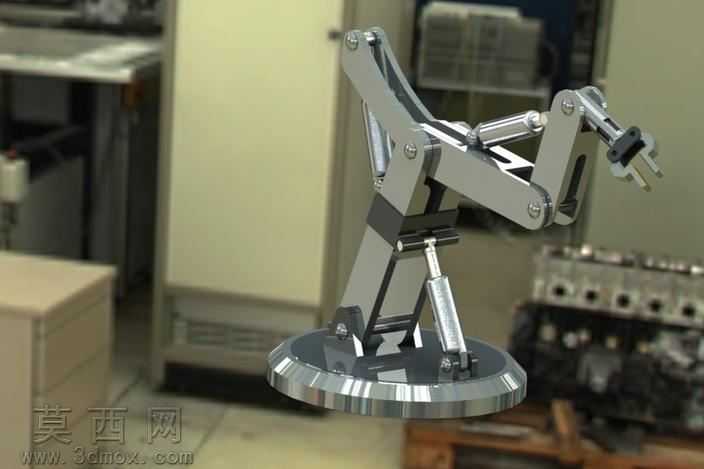

本作品为多自由度铰接式液压机械臂三维建模成果，建模过程中严格遵循机械结构运动逻辑，对各铰接部位的转动副、液压元件的安装配合关系进行了精准还原。建模阶段先完成圆形金属底座的结构搭建，底座采用加厚圆盘式设计，预留了臂身主体的安装定位孔与紧固件装配位，保证整体结构的支撑稳定性。臂身主体采用多段铰接式金属构件拼接设计，每一段臂节之间通过销轴式转动副连接，可实现多维度的角度调整，匹配液压执行元件的伸缩行程完成动作输出。液压元件部分按照真实微型液压油缸的结构比例建模，还原了缸筒、活塞杆、两端铰接耳环的细节结构，油缸两端分别与相邻臂节的安装座铰接，可通过活塞杆的伸缩推动对应臂节绕铰接点转动，实现机械臂末端的位置调整。材质渲染阶段，对金属结构件赋予了亮面镀铬金属材质，调整材质的反射率与粗糙度参数，模拟真实金属加工后的光洁表面质感，液压油缸的缸筒部分采用哑光金属材质区分，底座部分做了细微的金属拉丝纹理处理，提升不同部件的材质层次感。设计思路上以紧凑化多自由度运动为核心，在有限的结构尺寸内布置多组铰接转动副与液压驱动元件，保证机械臂可实现抬升、屈伸、末端角度调整等多组动作，各臂节的结构截面采用镂空式框架设计，在保证结构强度的同时降低整体自重，各铰接点的位置经过反复校核，避免臂节运动过程中出现结构干涉，液压元件的安装角度与行程匹配对应臂节的转动角度范围，保证驱动动作的顺畅性，末端执行部位预留了标准安装接口，可适配不同类型的作业夹具，拓展机械臂的适用场景。
