工业管道式装载输送机械结构设计

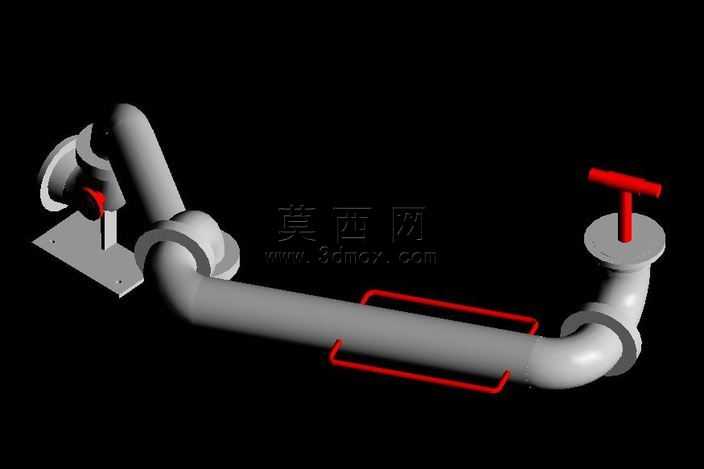

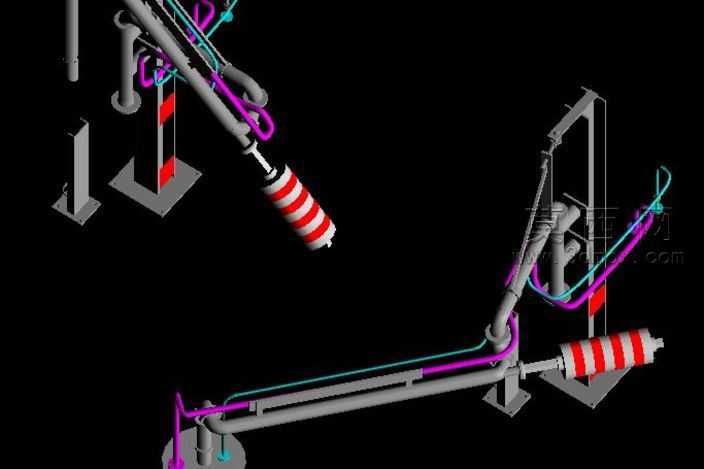

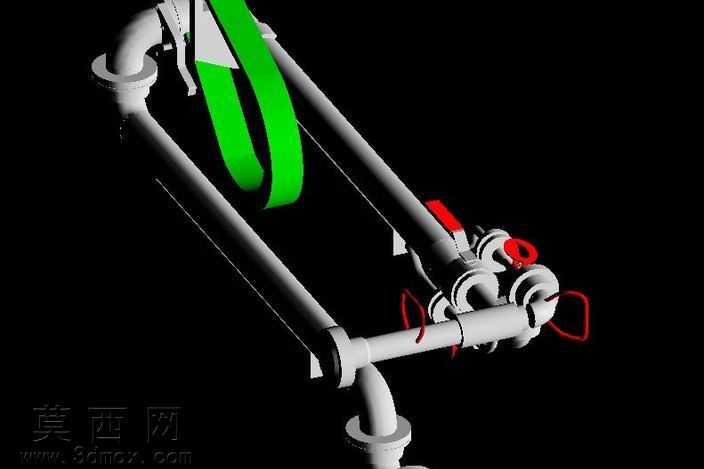

本作品为工业场景下的管道式装载输送机械三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合精度符合机械设计规范。模型主体以多组不同管径的金属管道为核心承载结构，管道间采用标准法兰连接结构进行拼接，还原了工业管路系统的真实连接逻辑，管道弯折处采用平滑过渡的弯管结构，避免输送过程中出现物料卡滞的问题。模型中设置了醒目的绿色带状输送导向结构，该结构沿管道走向布置，用于引导装载物料的输送路径，红色环状部件为管路密封紧固组件，分布在管道接口与调节机构位置，用于保障管路连接的密封性与结构稳定性。渲染阶段采用深色背景突出机械结构本身，金属管道部分赋予哑光银灰色金属材质，还原工业金属管材的真实质感，导向结构采用高饱和度亮绿色材质，与金属主体形成强烈视觉区分，便于快速识别核心功能部件，紧固密封件采用正红色材质，清晰标注出结构的关键连接点位。设计过程中充分考虑了装载输送场景的实际使用需求，管道的排布预留了足够的物料通行空间，各连接部件的位置符合日常维护检修的操作逻辑，整体结构没有出现干涉错位的问题，各活动连接部位预留了合理的装配间隙，可直观展示该类装载输送设备的管路布局与核心组成结构，能够为同类工业装载输送管路的设计、结构优化提供直观的三维参考，也可用于相关机械原理的教学演示场景，帮助学习者快速理解管道式装载输送机构的组成逻辑与装配关系。
