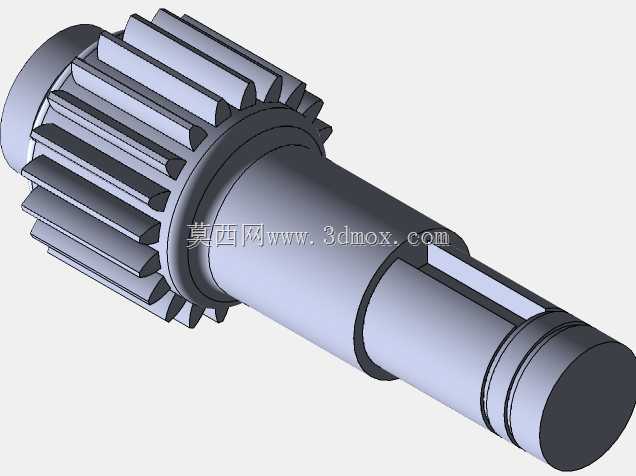

带挡圈槽齿轮箱传动小齿轮轴结构

　　在各类中小功率齿轮传动箱的传动链路里，这类带挡圈槽的小齿轮轴是承担动力输入、转速扭矩转换的核心回转零件，常见于中小型减速器、精密传动模组、小型设备进给机构的传动环节，区别于分体装配的齿轮与轴结构，齿轮轴一体化的设计从根源上消除了齿轮与轴之间的配合间隙，避免了键连接带来的应力集中问题，在传动扭矩不大、安装空间紧凑的工况下，能大幅缩小传动组件的整体径向尺寸，减少装配环节的零件数量，提升传动系统的整体刚性。

　　从结构设计逻辑来看，该零件的齿轮段采用直齿圆柱齿形，齿向与轴线平行，加工时可通过滚齿、插齿工艺一次成型，无需螺旋角加工的复杂工装，装配时也不会产生轴向分力，简化了轴承选型与轴向定位的设计难度。齿轮段旁的轴肩是核心的轴向定位基准，装配时齿轮段端面贴合箱体内壁或者轴承内圈端面，承担传动过程中可能产生的轴向窜动载荷，保证齿轮啮合时的齿面接触长度稳定，避免偏载导致的齿面异常磨损。轴身的阶梯结构按照装配顺序依次设置不同直径的轴段，从齿轮段往轴端方向，轴径逐段缩小，既方便装配时轴承、隔套、传动轮等零件从轴端顺利套入，也能让每个轴段的直径与对应配合零件的内孔尺寸匹配，不同轴段之间的过渡圆角经过严格控制，避免直角过渡带来的应力集中，在承受交变扭矩与弯曲载荷的工况下，减少轴肩位置的疲劳断裂风险。

　　轴身靠近末端的键槽用于安装平键，与外接的传动轮、联轴器或者输入输出端零件形成周向固定，传递扭矩，键槽的宽度、深度与长度按照对应轴径的标准规范设计，键槽两侧面为主要工作面，装配后与键的侧面紧密贴合，保证扭矩传递过程中无相对转动，键槽的端部采用铣刀加工的圆弧收尾，避免应力集中在键槽端部。轴身最外侧的挡圈槽用于安装轴用弹性挡圈，装配时挡圈卡入槽内，对最外侧的轴承或者传动零件形成轴向限位，配合另一侧的轴肩，实现整根轴上所有装配零件的轴向固定，无需额外设计锁紧螺母、轴端挡盖等复杂定位结构，进一步压缩了轴向安装空间，挡圈槽的槽宽、槽深与槽的位置尺寸经过精确计算，保证挡圈安装后既不会松脱，也不会对相邻的转动零件形成运动干涉。

　　从安装边界来看，该齿轮轴的两个支撑轴段直径匹配常用的深沟球轴承内孔尺寸，装配时轴承内圈与轴段采用过渡配合，保证内圈与轴同步转动，轴承外圈安装在齿轮箱箱体的轴承座孔内，两个支撑点的跨距经过核算，保证轴在承受额定载荷时的挠度在允许范围内，避免齿轮啮合时出现齿面接触不良、运转噪音过大的问题。齿轮段的齿顶圆直径小于箱体内部的空腔内径，装配后齿顶与箱体内壁之间留有足够的间隙，保证润滑油能顺利进入齿面啮合区域，同时避免运转过程中齿顶与箱体发生刮擦。轴的总长度适配对应齿轮箱的箱体宽度，轴端伸出箱体的部分长度满足外接传动件的安装需求，伸出端的轴径与外接零件的配合长度匹配，不会出现外接零件安装不到位或者与轴端盖干涉的问题。

　　在实际工况应用中，这类小齿轮轴通常与大齿轮形成啮合副，实现固定传动比的转速降低与扭矩增大，齿面经过表面淬火处理，硬度达到中硬齿面要求，能承受长期啮合带来的接触应力与磨损，轴的基体材料采用调质处理的中碳结构钢，保证芯部具备足够的韧性，能承受传动过程中的冲击载荷，避免过载时出现轴的断裂。齿轮的齿形参数经过精度校验，齿距累积误差、齿形误差、齿向误差都控制在对应传动精度等级的允许范围内，保证运转过程中传动平稳，噪音控制在工业设备的允许范围内。轴上所有需要磨削加工的配合面都标注了对应的粗糙度与形位公差要求，比如轴承配合轴段的圆柱度、轴肩的端面跳动、键槽的对称度等，保证装配后整根轴的回转精度满足设计要求，不会出现运转时的径向跳动过大、轴承发热异常等问题。

　　在三维建模过程中，这类零件的建模需要严格遵循机械设计的工艺逻辑，先通过旋转特征生成轴的基体轮廓，再通过拉伸切除生成键槽、挡圈槽等结构，齿轮部分通过参数化齿形生成，保证齿形的渐开线轮廓准确，所有的倒角、圆角、退刀槽等工艺结构都不能遗漏，这些细节结构虽然不直接承担传动功能，但却是实际加工与装配过程中必不可少的部分，比如轴端的倒角方便零件装配时的导入，轴段之间的退刀槽方便磨削加工时的砂轮退刀，保证配合面的加工长度满足设计要求。建模完成后还需要进行虚拟装配校验，检查轴与箱体、轴承、齿轮、挡圈、键等相关零件之间的配合间隙与干涉情况，确认所有装配关系正确，运动过程中无零件碰撞，才能用于后续的工程图生成与加工制造环节。
