瓷砖自动分拣产线设备结构设计

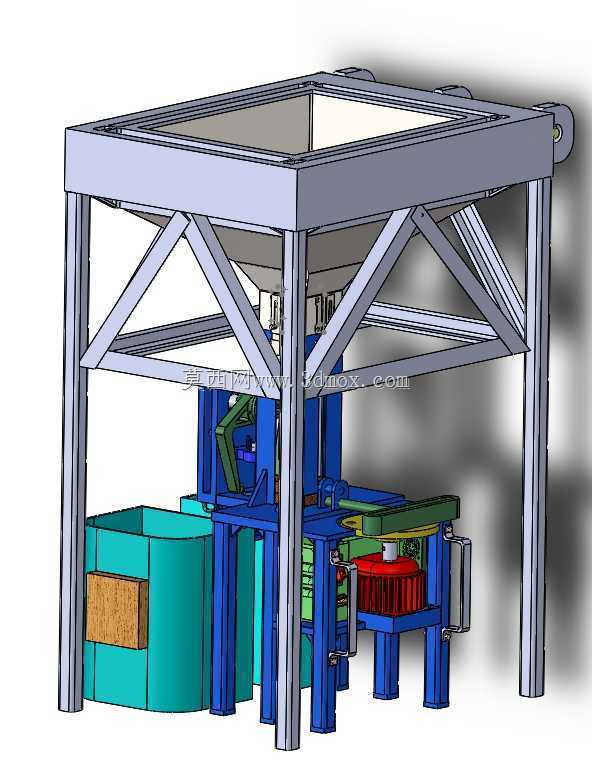

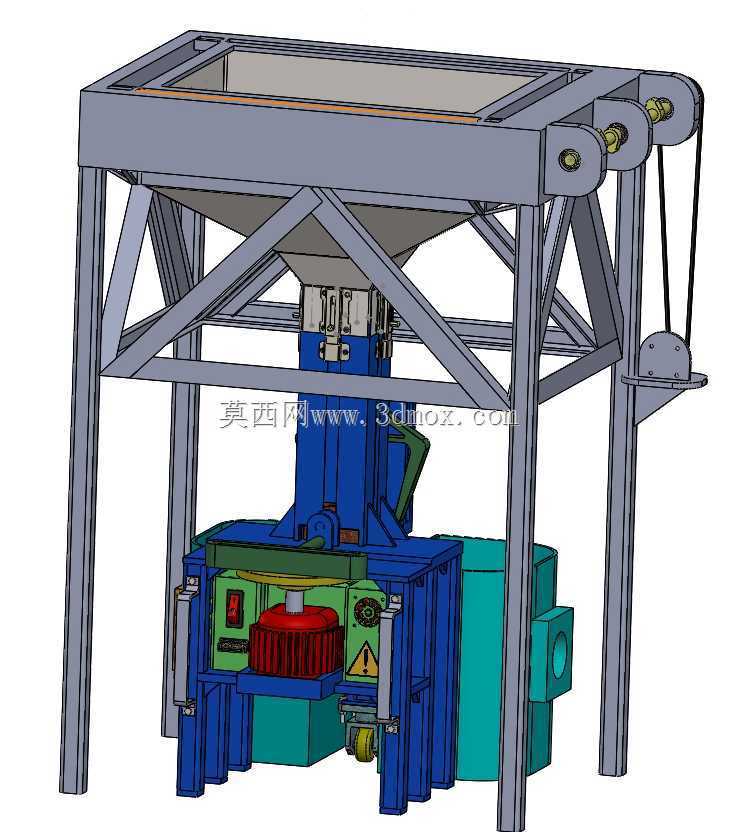

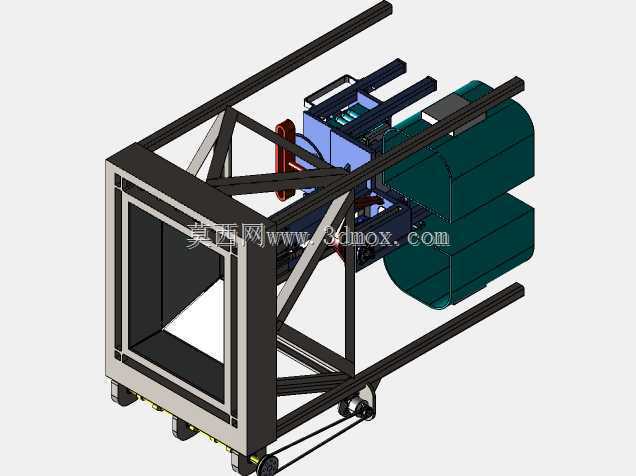

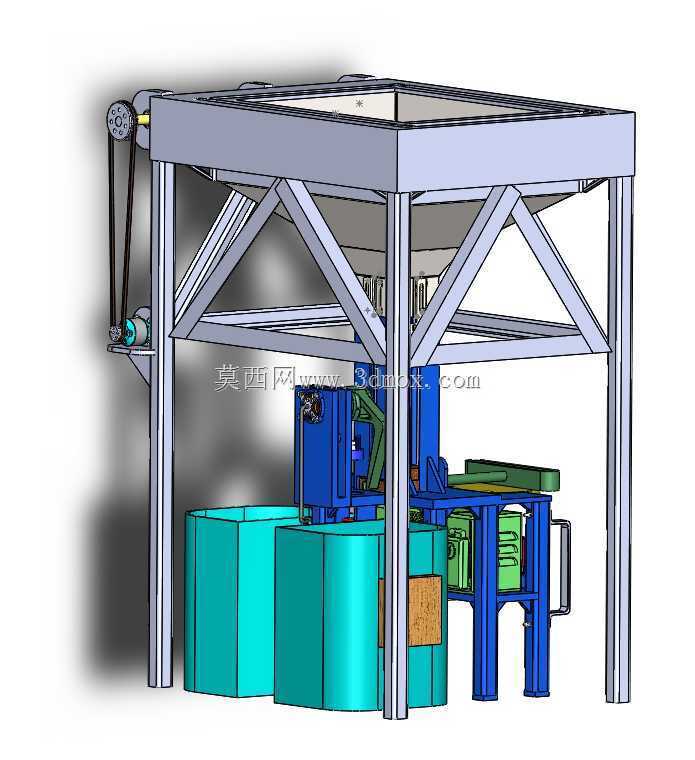

　　在建筑陶瓷生产的后段工序中，瓷砖经压制成型、施釉、烧结、磨边抛光后，会混杂不同规格、花色甚至存在表面缺陷的成品，传统人工分拣不仅效率低下，长期在高粉尘、高噪音的车间环境下作业也容易出现分拣错漏，这套瓷砖分拣设备正是针对陶瓷厂成品分选工段的实际痛点开发，可直接对接前段瓷砖输送线，完成混料瓷砖的自动识别与分类归集。设备整体采用方管焊接的门式机架作为承载主体，机架顶部设置大容积倒锥形料斗，料斗内壁做倾斜溜面设计，角度控制在55度左右，避免瓷砖在滑落过程中出现卡滞、磕碰崩边的问题，料斗出口处衔接振动导料结构，通过小振幅高频振动将叠放、歪斜的瓷砖逐片理顺，以水平姿态送入下方的分拣工位，振动参数可根据瓷砖的厚度、重量做对应调整，

　　适配300300mm到800800mm区间的常规内墙、地面瓷砖分拣作业。分拣工位的核心检测单元采用光学传感器布置方案，在瓷砖输送路径的侧方、上方分别布设对射与漫反射检测点位，可识别瓷砖的尺寸规格、表面花色特征，检测信号直接接入设备的控制单元，触发对应的分拣执行机构动作。执行端采用凸轮连杆式推料结构，相比气缸直推的方案，凸轮驱动的推料动作行程固定、冲击更小，不会在推料过程中造成瓷砖边角破损，每个推料工位对应一侧的集料容器，检测单元判定瓷砖所属类别后，对应位置的凸轮机构运转，将瓷砖平稳推入对应容器内，完成单批次的分拣流程。从安装边界来看，设备整体占地尺寸控制在长2.8m、宽2.2m、高2.6m范围内，机架底部设置可调式支撑脚，

　　可适应车间地面不平整的安装条件，调整范围在±50mm，不需要额外做预埋基础，可直接架设在现有瓷砖生产输送线的末端，对接高度可根据前段输送线的架高做适配调整。结构设计上充分考虑了陶瓷生产车间的多粉尘工况，所有传动部件均设置防尘护罩，传感器检测端面预留了吹气清洁接口，可接入车间压缩空气管路定期吹除表面积尘，避免粉尘附着影响检测精度；机架的焊接位置全部做去应力处理后再进行机加工，保证各安装面的平行度与垂直度，避免长期运行出现结构变形导致的料斗对位偏移、推料卡滞问题。料斗部分采用耐磨板材拼接制作，接触瓷砖的溜面额外贴附高分子耐磨衬板，降低瓷砖滑落过程中的摩擦损耗，同时减少设备运行的碰撞噪音；分拣工位的输送承托面采用光滑的非金属辊条排布，

　　既降低瓷砖滑动的阻力，也避免硬质金属表面刮花瓷砖釉面。设备的电气控制单元集中布置在机架侧方的密封电控箱内，所有走线均通过机架内部的穿线孔布设，避免外露线路被车间内的转运设备剐蹭，同时减少粉尘、水汽对线路的侵蚀。在实际产线适配中，可根据厂区的分拣品类数量调整推料工位与集料容器的数量，最多可扩展至6个分类出口，满足多花色、多规格瓷砖的同线分拣需求，设备运行节拍可匹配前段产线15-20片/分钟的输出速度，完全替代传统3-4人的人工分拣班组，同时分拣准确率可稳定保持在99%以上，大幅降低陶瓷生产后段的人工成本与错分率。
