三缸柴油机排气歧管结构设计

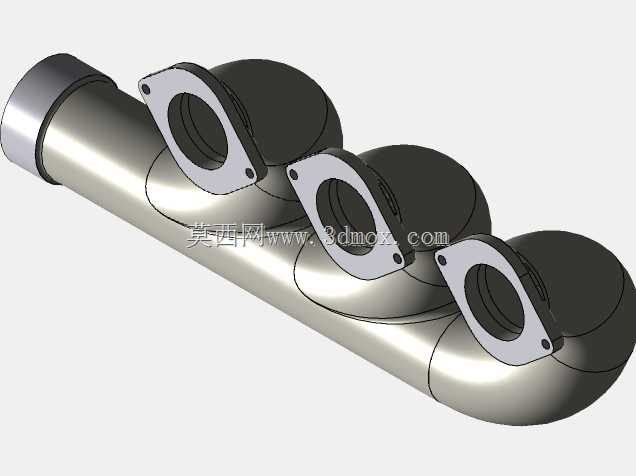

　　这款三缸排气歧管的结构设计，核心围绕柴油机排气系统的实际工况展开，首先要明确其在整机中的安装边界：主排气出口端为圆柱插接结构，适配发动机排气总管的对接公差，三个进气法兰分别对应三个气缸的排气口位置，法兰面的螺栓孔位完全匹配缸盖排气侧的安装孔距，安装时法兰与缸盖之间需加装耐高温密封垫片，避免高温高压排气泄漏。从实际应用场景来看，这类歧管多用于小排量三缸柴油机，常见于小型农用机械、小型工程机械、非道路移动动力单元的配套动力系统，负责将三个气缸燃烧后排出的高温废气有序汇集，导入后续的排气后处理、消音装置最终排出，其流道设计直接影响发动机的排气顺畅度，进而关联到充气效率、泵气损失与整机动力输出表现。

　　设计过程中首先要规避的是各缸排气干涉问题，三个支管的汇入角度经过反复调整，避免某一缸排气时的高压脉冲倒灌进相邻处于排气末期的气缸，影响相邻缸的排气彻底性；流道内壁做了顺滑过渡处理，没有突兀的折角与截面突变，尽可能降低排气流动阻力，减少排气背压，这一点对高负荷工况下的柴油机动力输出尤为关键——排气背压每升高一定数值，都会直接导致燃油消耗率上升、输出扭矩下降。从结构强度角度考虑，歧管主体采用等壁厚弯管结构，三个支管与主管的衔接位置做了圆弧过渡补强，避免长期承受高温交变载荷时出现应力集中开裂，毕竟柴油机排气温度在大负荷工况下可达数百摄氏度，冷机启动到满负荷运行的温差跨度大，热胀冷缩带来的热应力是这类零件失效的核心诱因之一，因此在安装法兰与支管的衔接位置也做了局部加厚，抵消法兰紧固时的装配应力与热变形带来的拉扯力。

　　三个进气法兰的密封面平面度有严格要求，装配时螺栓需按对角顺序分次拧紧，避免法兰面翘曲导致密封失效，法兰上的螺栓孔采用略大于螺栓外径的设计，预留一定的热膨胀位移余量，防止歧管受热伸长时螺栓被剪切断裂。主排气出口端的圆柱插接结构，一方面是方便与下游排气管道快速对接，另一方面也允许轴向的少量热位移，避免整个排气系统因为热胀冷缩出现装配应力累积。从外形尺寸来看，整个歧管的横向跨度完全匹配三缸柴油机缸盖的排气侧总宽度，不会超出发动机整机的安装边界，支管的弯曲弧度避开了缸盖上的喷油器、气门室盖、冷却管路等周边部件，安装后不会与其他附件产生运动或静态干涉，后期维护时也不需要拆卸周边过多部件即可完成歧管的拆装更换。

　　在实际选型匹配时，需要重点核对三个进气法兰的中心距、主出口的管径与伸出长度，确保与对应机型的缸盖排气口、下游排气系统尺寸完全匹配，同时要注意歧管的材质耐温等级是否满足目标机型的最高排气温度要求，避免长期高温下出现材质变形、开裂。这类集成式的排气歧管相比分体式排气管，结构更紧凑，装配工序更少，密封点数量更少，能有效降低排气泄漏的故障概率，在小排量多缸柴油机上的应用十分广泛，其流道设计的合理性直接决定了发动机排气过程的顺畅程度，是柴油机进排气系统中不可缺少的核心结构部件。
