涡轮增压器压气机端壳体结构设计

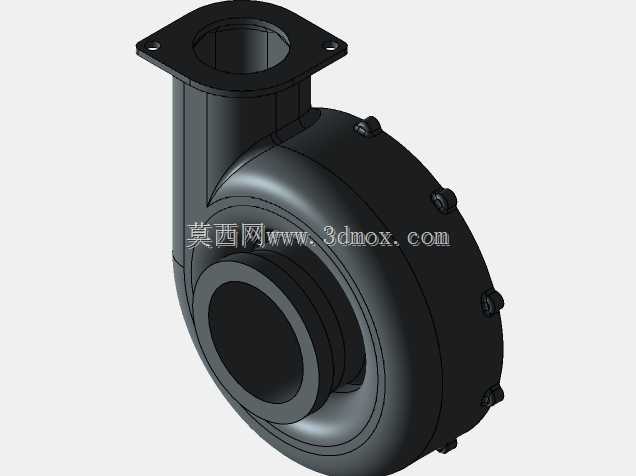

　　在车用及工程机械动力单元的进气系统中，压气机端壳体是涡轮增压器完成空气压缩、导流输出的核心承载构件，其结构合理性直接决定增压效率、气流平顺性以及整机与发动机舱的装配适配性。这款压气机壳采用蜗壳式流道结构，整体为类蜗旋的渐扩型腔设计，进气端为轴向直筒接口，法兰面预留两个对称安装孔，用于对接进气管道的密封连接，法兰端面的平面度公差需控制在0.05mm以内，避免装配后出现漏气泄压问题。出气端为切向布置的圆筒接口，同样带法兰安装边，接口朝向与轴向进气方向呈90度垂直布局，适配发动机进气歧管的常规布置走向，可直接对接中冷器进气管道，减少管路弯折带来的流阻损失。壳体主体的蜗旋流道从进气口位置开始，沿圆周方向逐步扩大过流截面积，

　　符合离心式压气机的气流运动规律，压缩后的空气在流道内完成动能到压力能的转换，流道内壁的曲面过渡全部采用大圆角顺滑衔接，避免出现锐角台阶造成的气流紊流、啸叫问题，同时降低气流冲刷带来的局部应力集中。壳体的端盖连接面沿圆周均匀布置螺栓安装凸台，凸台位置经过受力校核，确保端盖压紧后密封面受力均匀，不会出现局部压合不实导致的漏气，凸台根部做了加厚处理，抵消螺栓预紧力带来的结构变形。从安装边界来看，壳体的轴向总长度从进气法兰端面到压气机叶轮安装腔的后端面，尺寸需匹配增压器轴承体的安装定位止口，止口配合采用H7/h6的间隙配合公差，保证装配同轴度，避免叶轮转动时与壳体发生擦碰。径向最大轮廓尺寸为蜗壳最外圆直径，

　　该尺寸需严格控制在发动机舱预留的安装空间范围内，避免与周边的水管、线束、发动机缸体部件发生干涉。在实际工况中，压气机壳长期承受150-200℃的压缩空气温度，同时承受最高2.5bar左右的内部气压，因此壳体结构在流道外壁设置了均匀分布的加强筋，既提升壳体的结构刚性，降低增压过程中的壳体振动，也能减少壁厚差异带来的铸造缺陷。设计过程中需要同步匹配压气机叶轮的外轮廓尺寸，保证叶轮与壳体之间的间隙在0.3-0.5mm之间，间隙过大会造成增压效率下降，间隙过小则会因为热胀冷缩出现叶轮擦壳的故障。这款壳体的安装定位除了轴承体的止口之外，还在壳体侧面预留了传感器安装孔位，可直接安装进气压力、温度传感器，实时监测压气机出口的增压参数，

　　为发动机ECU的喷油、增压控制提供数据支撑。在流体性能层面，蜗壳的截面变化率经过反复校核，确保不同转速工况下的气流都能顺畅导出，避免在低转速工况下出现喘振问题，同时高转速工况下的流阻损失控制在合理范围内，提升增压器的整体响应速度。壳体的材料选型一般采用铸铝合金，兼顾轻量化与导热性能，能够快速将压缩空气的热量导出，降低进气温度，提升充气效率，铸造过程中需保证流道内壁的表面粗糙度达到Ra3.2以下，减少气流摩擦损失。对于结构设计人员而言，这类压气机壳的建模难点在于蜗旋曲面的顺滑构建，需要严格按照压气机的流量特性曲线确定每个角度位置的流道截面尺寸，同时兼顾铸造工艺的拔模角度，避免出现倒扣结构导致无法脱模，安装法兰的螺栓孔位置需要与配套管路的安装孔位完全匹配，减少现场装配的适配工作量。在设备选型匹配时，需要根据发动机的排量、目标增压压力确定压气机壳的流道截面参数，A/R值过小会造成高转速工况下排气不畅、增压压力上不去，A/R值过大则会导致低转速响应慢、涡轮迟滞明显，因此壳体的流道参数需要与叶轮、涡轮端壳体进行匹配标定，才能让增压器在发动机的常用转速区间保持最高的工作效率。
