多接口铸造液体分配罐体结构设计

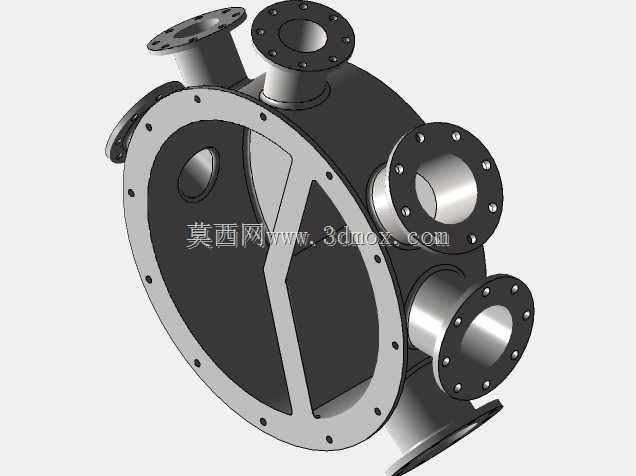

　　在流体输送与介质分配的工业场景中，这类多接口铸造分配罐常作为管路系统的核心分流节点，应用在化工介质输送、循环冷却系统、多工位流体供给、制程物料配比等工况中，承担单路输入多路输出、或者多路介质汇流后统一输出的功能，相比焊接拼接的多通管件，整体铸造的罐体结构能减少焊缝泄漏风险，在带压输送工况下的结构可靠性更突出。从结构设计逻辑来看，罐体主体采用近似圆形的承压壳体构型，圆形截面在内部介质压力作用下应力分布更均匀，能有效降低局部应力集中系数，避免承压工况下的壳体变形风险。罐体端面采用带螺栓孔的法兰连接结构，一圈均匀排布的螺栓孔可实现端盖与罐体的密封紧固，密封面可根据介质特性适配垫片形式，满足不同压力等级的密封要求。

　　罐体周向分布的多个带法兰接口，分别对应不同的管路连接需求，接口的通径尺寸根据各支路的设计流量做了差异化设置，大口径接口对应主路大流量介质输送，小口径接口对应支路小流量供给或者仪表安装点位，每个接口的法兰端面都预留了标准螺栓孔位，可直接与对应通径的工业管路法兰对接，不需要额外做转接结构。设计过程中，首先根据系统总流量确定主腔体的容积与通径，确保内部介质流速控制在合理区间，避免流速过高带来的冲蚀或者流速过低导致的介质沉积；其次根据各支路的布局走向确定周向接口的排布角度，每个接口的伸出长度都考虑了现场安装时的螺栓操作空间，避免相邻接口的法兰安装出现扳手空间不足的问题；罐体内部设置的导流分隔结构，可引导不同流向的介质按照预设路径流动，

　　减少介质在腔体内部的湍流扰动，降低流动阻力，同时避免不同支路的介质出现对冲导致的压损过大问题。从安装边界来看，罐体底部预留的支撑接口可对接安装支架，将罐体固定在设备机架或者土建基础上，安装时需要保证罐体端面的水平度，避免密封面偏斜导致的密封失效；各接口的法兰对接面需要保证同轴度偏差在允许范围内，避免强行对接带来的附加应力长期作用导致接口根部开裂。这类铸造罐体的壁厚设计充分考虑了铸造工艺的成型要求，壁厚过渡平缓，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，所有接口与主体连接的位置都做了圆弧过渡处理，既降低铸造应力，也减少工作状态下的应力集中。在实际选型应用中，可根据输送介质的腐蚀特性适配对应的铸造材质，输送普通水基介质可采用铸铁材质，输送腐蚀性化工介质可采用铸钢或者合金铸造材质，不同材质的壁厚可根据承压要求做对应调整，接口的法兰标准也可根据项目应用的管路体系做适配，满足不同行业的安装规范要求。
