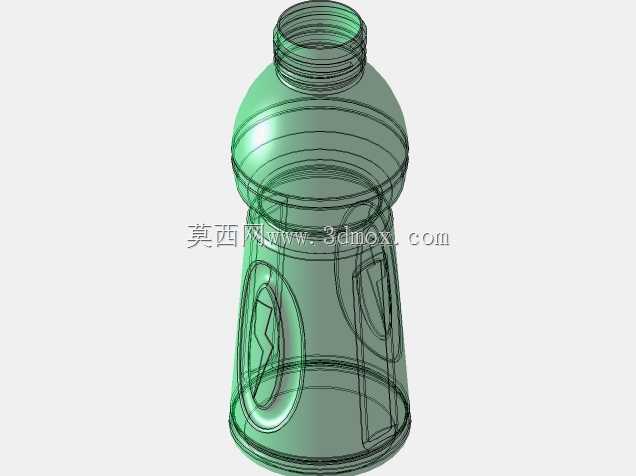

带防滑握持结构螺纹口透明塑料瓶

　　日常接触的瓶装饮品、日化分装场景里，这类带螺纹瓶口的透明塑料瓶是应用极广的包装载体，从运动补水容器、家用清洁液分装到工业车间的切削液临时存储，都能见到同结构产品的身影。做这个瓶体结构建模的时候，最先要敲定的是瓶口螺纹的配合公差，毕竟瓶口要和标准瓶盖实现旋合密封，螺纹的牙型角、螺距、旋合长度都得匹配通用瓶盖的尺寸规范，不然会出现滑牙、密封不严漏液的问题，建模时特意把瓶口的螺纹收尾做了平滑过渡，避免注塑生产时出现飞边、缺料的缺陷，也能减少用户旋盖时的刮手感。瓶身的中部做了内凹的握持区域，两侧的弧形凹陷刚好贴合成年人手掌的自然握持弧度，凹陷区域还做了内凸的加强筋结构，别小看这几道筋，装满液体的时候瓶身侧壁受液压会有外胀的趋势，

　　这几道筋既能提升瓶身的环向刚度，减少满液状态下的瓶身变形，还能在握持的时候增加摩擦力，手上沾有水或者油污的时候也不容易打滑脱手。瓶身整体采用上窄下宽的锥度过渡，不是直上直下的圆柱结构，一方面是堆叠运输的时候，上层瓶的底部可以嵌入下层瓶的瓶口位置，提升堆码的稳定性，减少运输过程中的倒垛风险；另一方面这种锥度设计在注塑吹塑成型的时候，更方便瓶体从模具中脱出，不需要做复杂的侧向抽芯结构，能简化模具结构，降低量产的模具成本。瓶底做了内凹的球面结构，不是平底设计，这种结构能让瓶身放置在平面上的时候，接触区域形成一圈环形支撑面，哪怕桌面有轻微的不平整，也能保证瓶体放置平稳，不会出现晃荡倾倒的情况，同时内凹的瓶底也能提升瓶底的抗冲击能力，

　　不小心从桌面高度掉落的时候，球面结构可以分散冲击力，减少瓶底开裂的概率。建模过程中对瓶身的壁厚做了均匀化处理，整体壁厚控制在1.2mm左右，握持区域因为有加强筋结构，局部壁厚做了微调，避免出现壁厚不均导致的注塑缩痕、吹塑厚薄差过大的问题，毕竟透明材质的制品，壁厚不均很容易出现光影折射不均的外观缺陷，影响成品的通透观感。从安装适配的角度来说，这个瓶体的瓶口外径匹配市面上通用的38mm口径瓶盖，不需要单独开模做定制瓶盖，能直接采购标准件配套，下游的灌装生产线也不需要调整旋盖头的尺寸参数，可以直接适配现有常规瓶装产品的灌装产线，不管是小批量的定制分装还是大规模的量产灌装都能适配。瓶身的透明材质设定是食品级PET，这种材料的吹塑成型性好，

　　透明度高，耐常见的弱酸弱碱腐蚀，用来装饮用水、运动饮料、中性清洁液都没问题，材料本身的韧性也足够，正常使用过程中不容易出现脆性开裂。在做结构校验的时候，特意模拟了满液状态下的堆叠载荷，五层堆码的情况下瓶身的变形量控制在允许范围内，不会出现瓶身压瘪、内容物漏出的问题；同时也做了跌落模拟，1.2米高度自由跌落到水泥地面，瓶身的应力集中区域都在材料的许用应力范围内，不会出现开裂破损。很多人觉得塑料瓶结构简单，实际上要兼顾成型工艺、使用体验、运输可靠性、成本控制多个维度，每一处曲面过渡、每一道加强筋的位置、每一段锥度的角度，都是经过实际使用场景反复校验的，比如瓶身肩部的圆弧过渡，要是圆弧半径做小了，吹塑的时候容易出现壁厚过薄的问题，装高温液体的时候还容易出现应力开裂，半径做大了又会浪费瓶内的有效容积，所以建模的时候把肩部圆弧半径调整到了兼顾壁厚均匀性和容积利用率的数值。还有瓶口的防盗环连接桥，建模的时候特意做了弱化处理，旋开瓶盖的时候连接桥能整齐断裂，给用户明确的开封提示，同时连接桥的强度又足够，运输过程中不会因为颠簸震动出现意外断裂，导致产品未开先损的情况。
