圆锥破碎机套筒衬套三维结构设计

　　在矿山、砂石骨料加工、冶金矿料预处理的生产现场，圆锥破碎机承担着中硬及以上硬度矿石的中细碎作业，整个设备的连续运转稳定性，直接决定整条破碎筛分产线的产能达成率。套筒衬套作为圆锥破碎机偏心组件与机架配合部位的核心耐磨零件，安装在破碎腔下方的偏心套外侧，与机架衬套、主轴衬套共同构成偏心运动副的滑动摩擦界面，日常生产中要承受偏心部回转产生的持续径向挤压力、矿石破碎过程传递来的不规则冲击载荷，同时还要适配润滑系统形成的稳定油膜，避免金属部件直接接触出现干磨烧蚀。

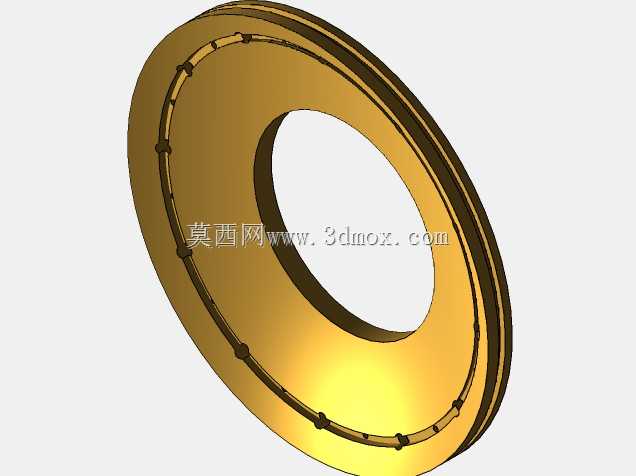

　　做这个零件的三维结构设计时，首先要匹配对应型号圆锥破碎机的偏心组件安装边界，整体采用环形套体结构，内孔与偏心套外圆采用过渡配合公差，保证装配后无相对窜动，外圆与机架衬套内孔预留均匀的滑动配合间隙，这个间隙值需要结合设备运行时的热膨胀量、润滑油膜厚度综合确定，间隙过小会导致热态下抱轴，间隙过大则会造成偏心回转时的径向跳动超标，引发破碎腔振动、排料粒度不均的问题。套体的轴向端面设计有均匀分布的定位凸点，这些凸点与偏心套端面的定位槽一一对应，装配时可以快速定位周向位置，同时传递部分周向扭矩，避免衬套在长期交变载荷下出现周向转动，磨损配合面。

　　从结构细节来看，套体的壁厚设计需要兼顾耐磨寿命与结构刚性，壁厚过薄会导致衬套在冲击载荷下出现变形碎裂，壁厚过大则会挤占偏心组件的运动空间，影响偏心距的设计值，进而改变破碎机的破碎力输出参数。套体的外侧设计有两道环形油槽，油槽的走向与偏心套的回转方向适配，设备运行时润滑系统泵入的压力润滑油会顺着油槽均匀分布到整个摩擦接触面，形成连续的承压油膜，油槽的边缘做了圆弧过渡处理，避免尖锐棱边刮擦配合面，破坏油膜的连续性。套体的两个端面都做了倒角处理，装配时可以顺畅导入安装位，不会刮伤偏心套和机架的配合端面，同时倒角处也可以储存少量润滑脂，在设备启动瞬间油压未建立时提供初始润滑，减少启动阶段的磨损。

　　实际选型替换时，这个衬套的尺寸需要严格匹配原有安装位的尺寸链，内孔直径要适配偏心套的外圆实测尺寸，考虑长期运行后偏心套的磨损量，配合公差可以根据实际检修情况做微调整，外圆尺寸要保证与机架衬套的配合间隙在设备说明书要求的范围内，轴向长度要完全覆盖偏心套与机架的配合行程，避免出现局部无衬套防护的摩擦区域。材料选择上通常采用高力黄铜或者锡青铜材质，部分重载工况的机型会在铜基体上镶嵌固体润滑剂，进一步提升低转速高载荷下的耐磨性能，设计时也预留了固体润滑剂的镶嵌孔位，孔位均匀分布在摩擦接触面上，保证各个区域都能得到持续的润滑补偿。

　　在破碎生产线的日常运维中，这个衬套属于定期更换的易损件，更换周期通常根据处理矿石的硬度、设备开机时长来确定，三维建模时完整还原了所有配合面、定位结构、油槽的细节，在做检修方案模拟、备件加工出图时，可以直接提取模型的尺寸参数，核对安装边界，避免备件加工出现尺寸偏差导致装配失败。同时在做设备的虚拟装配仿真时，这个衬套的模型可以参与运动干涉检查，验证偏心组件在整个回转行程中，衬套与周边的机架、密封件、油路通道是否存在干涉，提前发现结构设计或者装配流程中的问题，减少现场检修的试错成本。很多现场检修出现的衬套过早磨损问题，往往是装配时配合间隙调整不当、油槽堵塞导致润滑不足，或者衬套定位凸点未完全卡入定位槽导致周向转动，建模时把这些关键结构都做了清晰的呈现，方便技术人员在做检修培训、备件验收时对照核对结构细节，避免因为备件结构不符导致的设备故障。
