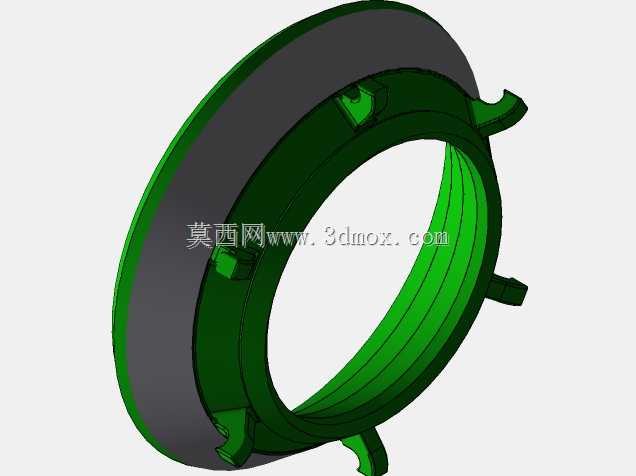

圆锥破碎机用碗衬结构三维设计

　　在矿山、砂石骨料生产、建筑固废资源化处理的破碎工段，圆锥破碎机凭借层压破碎的高成料率、大处理量优势，成为中细碎环节的核心设备，而碗衬作为圆锥破碎机定锥侧直接参与物料破碎的核心耐磨构件，其结构设计合理性直接决定破碎腔型的匹配度、衬板使用寿命、成品料粒度级配以及设备运行稳定性。这款碗衬的结构设计完全围绕圆锥破碎机的实际作业工况展开，整体采用环形回转体结构，外侧为与调整环配合的安装定位基准面，加工精度直接决定衬板安装后的同轴度，若该面形位公差超差，运行中会出现定锥偏摆、衬板局部异常磨损甚至衬板脱落的故障；内侧为直接接触破碎物料的破碎工作面，曲面轮廓完全匹配破碎腔的层压破碎曲线，从进料口到排料口的曲面曲率渐变设计，

　　能够在破碎过程中对物料形成逐级挤压、研磨的作用力，既保证物料在下落过程中获得足够的破碎力，又能避免物料在腔体内出现卡堵、架桥的问题。碗衬上均匀分布的凸耳结构是安装定位的关键结构，设计时凸耳的位置度、与调整环卡槽的配合间隙经过反复校核，既保证安装时能够顺利卡入调整环的定位槽，又能在设备运行时承受破碎物料带来的周向剪切力与轴向冲击力，避免衬板在高强度冲击下出现移位；凸耳根部做了大圆角过渡处理，从结构上消除应力集中点，避免长期受冲击载荷出现根部断裂的问题。从安装边界来看，碗衬的轴向安装高度、径向配合直径完全适配对应型号圆锥破碎机的调整环安装位，更换时无需对调整环进行二次加工即可直接装配，大幅缩短现场检修更换的停机时间；

　　内侧破碎工作面的厚度设计充分考虑了耐磨材料的磨损余量，在保证整体重量不超过调整环承载上限的前提下，尽可能预留足够的磨损厚度，延长单块衬板的使用寿命，减少生产过程中的停机更换频次。设计过程中还充分考虑了碗衬的受力特性，破碎作业中物料对衬板的冲击力会沿着衬板本体均匀传递到外侧的安装面，因此衬板的壁厚从进料端到排料端采用渐变设计，进料端受大块物料冲击载荷更大，壁厚相应增加，排料端主要承受研磨作用，壁厚适当减薄，在保证结构强度的前提下控制整体重量，降低设备运行时的动载荷。实际生产应用中，碗衬的工作面轮廓会直接影响破碎力的分布，若轮廓设计不合理，会出现局部磨损过快、排料粒度不均匀、过粉碎率过高的问题，这款碗衬的曲面轮廓经过破碎动力学仿真优化，

　　能够让物料在破碎腔内形成均匀的料层，实现层压破碎，不仅提升破碎效率，还能让衬板的磨损更加均匀，避免出现局部沟槽磨损导致衬板提前报废。此外，碗衬与调整环的配合面设计了微小的锥度，安装时能够实现自紧定位，当破碎腔内进入不可破碎物导致载荷突增时，衬板能够将冲击力均匀传递到调整环结构，避免局部应力过大导致衬板碎裂；排料端的边缘做了圆弧过渡处理，避免破碎后的物料排出时对边缘造成异常冲刷磨损，同时减少棱角处的应力集中。对于现场运维人员而言，这款碗衬的结构设计也兼顾了更换便利性，凸耳的位置对称分布，吊装时能够保证平衡，安装对位时无需反复调整即可卡入定位槽，大幅降低现场检修的劳动强度。在不同的应用场景下，比如硬岩破碎、矿石破碎、建筑固废破碎，碗衬的工作面轮廓可以根据物料特性做针对性调整，但核心的安装定位结构、受力传递结构保持通用化设计，既保证配件的互换性，又能适配不同工况的破碎需求。
