破碎机用带齿多孔安装颚板结构设计

项目分类:破碎机 发布时间:2022-04-11 ID:609181
  • 破碎机用带齿多孔安装颚板结构设计

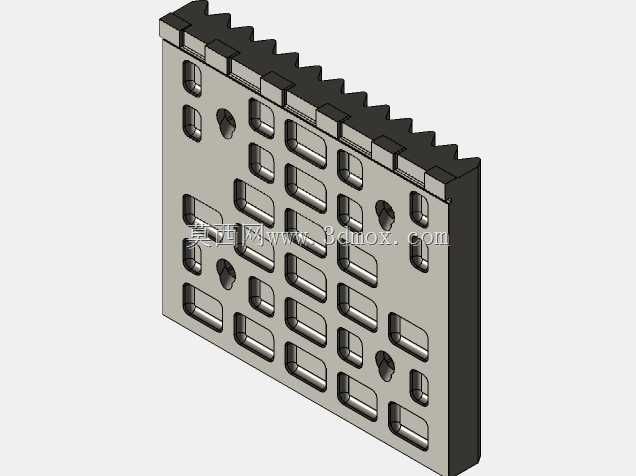

  在矿石破碎、建筑固废处理、冶金原料制备等工况的破碎作业环节,颚板作为颚式破碎机的核心直接接触物料的工作部件,其结构设计直接决定破碎效率、出料粒度均匀性以及易损件的更换周期。这款颚板的工作侧顶部设计有连续排布的梯形破碎齿,齿形角度经过反复校核,既保证对大块入料的咬合能力,避免物料在破碎腔上部打滑空转,又能在挤压破碎过程中让应力沿齿根均匀分散,减少局部应力集中导致的齿部崩裂问题。颚板本体采用矩形板状主体结构,板面上排布了多组不同规格的安装孔与减重孔,其中长条形腰型孔主要用于颚板与破碎机动颚、定颚基座的连接固定,腰型孔的长度预留了足够的安装调整余量,可补偿基座加工误差、长期运行后的基座磨损变形量,安装时无需额外扩孔即可完成对位紧固;

  圆形通孔则兼顾减重与应力释放作用,在不降低颚板整体结构强度的前提下,减少铸件的铸造缺陷风险,同时降低颚板整体重量,减小动颚运行时的惯性载荷,降低破碎机主轴与轴承的工作负荷。从安装边界来看,该颚板的侧边为平直加工面,可与颚板侧衬板紧密贴合,避免破碎过程中细料从侧边缝隙漏入颚板与基座之间,造成基座磨损;顶部齿面的齿高、齿距匹配对应型号破碎机的破碎腔型曲线,在动颚做往复摆动运动时,动颚板与定颚板的齿部可形成交错咬合的挤压面,对进入破碎腔的物料实现弯折、冲击、挤压的复合破碎作用,相比平面颚板,破碎比可提升15%以上,同时减少片状出料的占比。设计过程中,孔位的排布避开了颚板的主要受力路径,所有孔的边缘都做了圆角过渡处理,

  避免应力集中在孔边产生裂纹;颚板的非工作侧为平整加工面,可与基座安装面完全贴合,保证紧固螺栓受力均匀,避免运行中出现螺栓松动断裂的问题。在实际工况应用中,这类带齿多孔颚板适配中等硬度物料的粗碎、中碎作业,入料粒度可覆盖从几十毫米到数百毫米的块料,安装时只需将颚板吊装对位,穿入紧固螺栓后按对角顺序逐步拧紧至规定扭矩即可,无需额外加工适配结构,更换便捷。针对不同物料的磨蚀性差异,该结构的孔位布局也为后续的耐磨层堆焊预留了操作空间,维护人员可在齿面磨损到一定程度后,在非孔位区域堆焊耐磨合金层,延长颚板的使用寿命,降低易损件消耗成本。颚板的整体厚度经过刚度校核,在最大破碎载荷作用下,板体的最大变形量控制在允许范围内,不会因变形导致齿部啮合间隙异常,也不会出现板体断裂的故障。
