水泥工况用带安装孔阶梯式耐磨衬板

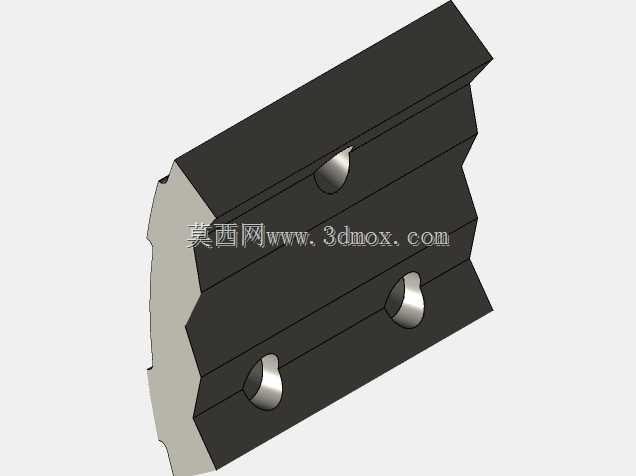

　　做了十几年机械结构设计，接触最多的就是各类工况下的易损耐磨件，这类零件看着结构不复杂，实则直接决定整条产线的连续运行时长，尤其是水泥生产、矿石破碎这类高磨蚀工况，衬板类零件的设计合理性，往往比主机的核心传动结构更影响现场运维成本。这次建模的这款阶梯式耐磨衬板，主要适配水泥熟料破碎、中细碎环节的破碎机腔体内壁安装，也可用于溜槽、料斗的受冲击面防护，核心作用就是替代设备本体壳体承受物料持续的冲刷、撞击磨损，避免主机壳体被磨穿后出现漏料、结构强度失效的问题，日常运维只需要定期更换衬板即可，大幅降低主机的大修成本。

　　从结构设计逻辑来看，这款衬板没有采用常规的平面结构，而是做了三层阶梯式的凸起棱边，这个设计不是为了造型，而是实际工况中，阶梯结构可以在衬板表面形成一层积料垫层，让后续下落的物料直接砸在积料上，而非直接摩擦衬板本体，能有效降低衬板的直接磨损速率，比同厚度的平面衬板使用寿命提升四成以上。衬板上的三个沉头安装孔做了偏心错位排布，不是等距直线排列，主要是考虑到安装时可以避开腔体内壁的加强筋位置，同时沉头孔的深度做了严格控制，安装后螺栓头完全沉入孔内，不会突出衬板工作面，避免物料直接冲刷螺栓头导致螺栓断裂、衬板脱落的故障，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，防止安装时衬板被压裂。

　　安装边界方面，这款衬板的侧边做了15度的斜切拼合面，多块衬板拼接安装时，相邻衬板的斜切面可以完全贴合，不会出现安装缝隙，避免细料从缝隙处钻入磨损设备壳体，衬板的非工作面也就是贴紧设备壳体的一面做了平面度公差控制，安装时可以完全贴合壳体壁面，不会出现悬空点，承受物料冲击时受力能均匀传递到壳体上，避免局部应力过大导致衬板碎裂。尺寸设计上，衬板的整体厚度根据水泥熟料的粒径、下落高度做了匹配，阶梯棱的高度刚好能形成稳定的积料层又不会过多占用腔体的有效过料空间，三个安装孔的孔径适配现场常用的M16耐磨螺栓，不需要额外打孔改造，直接可以替换原有同安装尺寸的旧衬板，降低现场改造的工作量。

　　实际选型时需要注意，这类衬板的阶梯方向要和物料的流动方向匹配，不能装反，否则不仅无法形成积料保护层，还会加剧棱边的磨损速度，建模时已经在非工作面做了隐形的方向标识，安装时可以快速识别朝向。另外衬板的边缘做了小圆角过渡，没有尖锐的直角，一方面是热处理时可以避免直角处出现应力裂纹，另一方面安装时也不会割伤运维人员的手套，减少现场作业的安全隐患。很多新手设计这类耐磨件时只会盲目增加厚度，其实合理的结构设计比单纯堆厚度更能提升使用寿命，还能控制零件重量，降低安装难度和材料成本，这款衬板的重量控制在单人可以徒手搬运安装的范围内，不需要借助吊装设备，日常更换时两个运维人员半小时就能完成单块的更换作业，大幅缩短停机维护的时间。
