多棱变径导流泄槽金属结构件

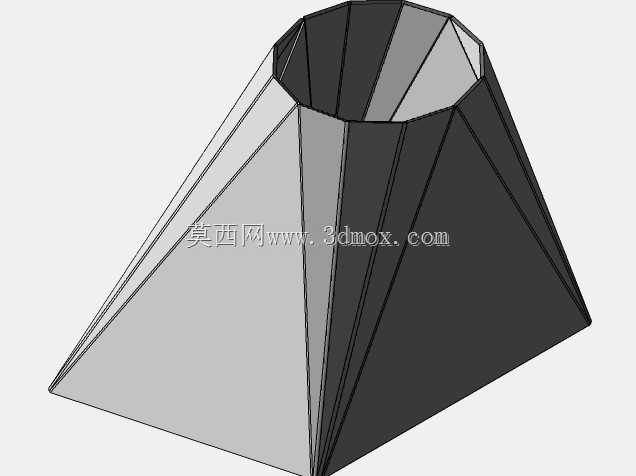

　　该多棱变径导流泄槽结构件，主要应用于散料输送、工况流体导流、颗粒物料中转卸料等工业场景，在矿山破碎生产线、粮食加工输送线、工业除尘排灰管路、建材原料转运环节中承担物料导流、缓流卸出的功能，可对接上方小口径出料端口与下方大口径接料区域，避免物料下落过程中出现飞溅、卡滞、偏流问题，同时通过多棱面的结构设计提升壳体整体刚性，降低薄壁结构受物料冲击产生的形变概率。从结构设计逻辑来看，该泄槽采用上口小、下口大的天圆地方类变径思路，但区别于常规曲面天圆地方结构，整体采用多折边棱面拼接成型，所有壁面均为平面钣金结构，无需复杂曲面冲压或卷制工艺，常规激光下料、折弯焊接即可完成加工，大幅降低生产制造的工艺难度与加工成本，

　　同时多棱面的折边结构相当于在每一块壁板上设置了纵向加强筋，在同等板材厚度下，抗冲击、抗形变能力远高于同规格曲面锥型溜槽。在实际工况适配中，该结构的上口可直接对接圆形或近圆形的设备出料口，比如传感器配套的采样出料端、小型破碎机的排料口、振动给料机的出料端，下口可覆盖更大范围的接料区域，比如皮带输送机的受料段、料仓的进料口，避免物料下落时冲击皮带边缘或者料仓壁面造成的设备磨损。设计过程中，棱面的数量选取充分平衡了加工难度与导流顺滑度，棱数过少会导致物料在折角位置出现积料卡滞，棱数过多则会增加折弯、焊接的工序量，当前结构的棱数设置可保证散状物料在壁面滑动时无明显滞留死角，对于含水率10%以内的颗粒状、粉状物料均可实现顺畅导流，

　　不会出现粘壁堵料问题。从安装边界来看，该结构上口为近圆形多棱边接口，可配套法兰或者快装卡箍与上游设备连接，下口为方形多棱边敞口结构，可直接搭放在接料设备的进料口上方，也可配套焊接法兰与下游料仓、管路进行硬连接，整体结构无突出的安装耳座，可根据现场实际安装空间在壁面任意位置焊接安装支脚或者连接吊耳，适配不同现场的安装高度与对接角度需求。壁板采用金属板材拼接，所有焊缝均设置在棱线位置，焊接时可采用连续角焊缝，避免焊缝直接承受物料的正面冲刷，大幅提升结构的耐磨使用寿命，对于磨琢性较强的物料工况，还可直接在平面壁板内侧粘贴耐磨衬板，平面结构的衬板切割、粘贴难度远低于曲面衬板，后期维护更换衬板的操作也更加简便。在实际工况使用中，

　　该泄槽的变径角度经过合理核算，壁面倾斜角度大于常规散状物料的安息角，可保证物料依靠自重沿壁面顺畅下滑，不会在壁面形成积料层，同时多棱面的结构可打乱物料下落的集中流道，避免物料长期冲刷同一位置造成的局部过度磨损，相比常规直筒溜槽或者曲面锥溜槽，该结构的物料落点分布更加均匀，可减少下游接料皮带的偏载问题，降低皮带跑偏、局部磨损的故障概率。结构整体无活动部件，无需日常维护，仅需定期检查壁板磨损情况与焊缝连接可靠性即可，适合在长期连续运行的工业生产线上使用，可适配金属、非金属等多种板材加工，根据输送物料的磨琢性、腐蚀性不同，可选择普通碳钢、不锈钢、耐磨钢等不同材质进行生产，无需改动整体结构参数，仅调整板材厚度即可满足不同工况的载荷需求。
