数控钻床工装夹具工作台装置

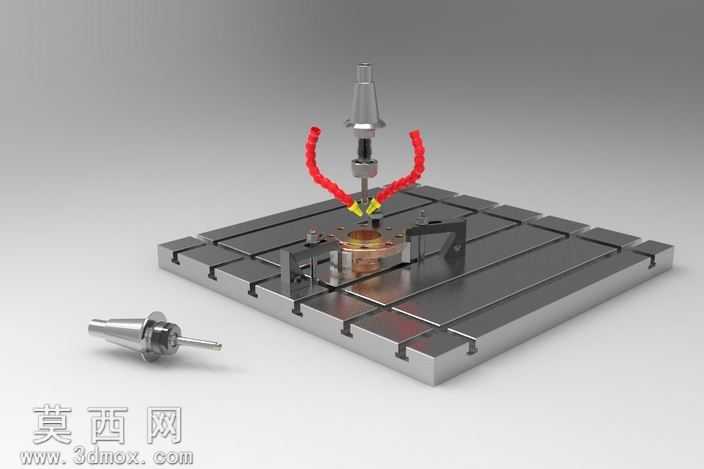

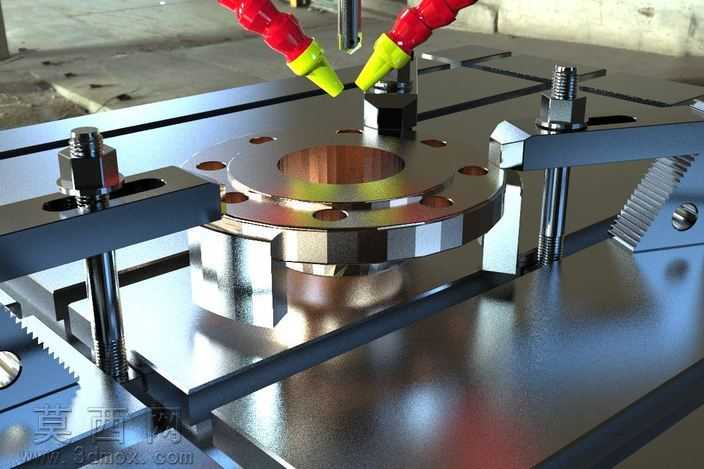

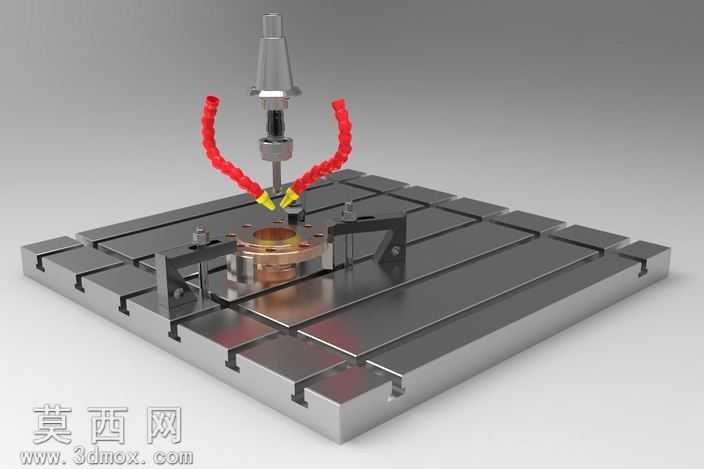

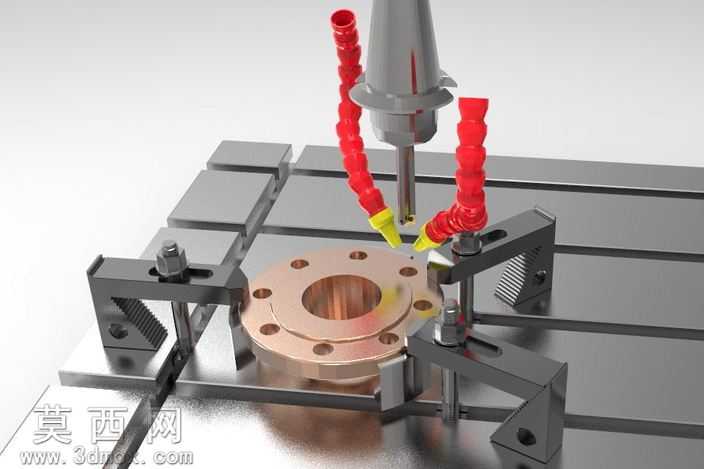

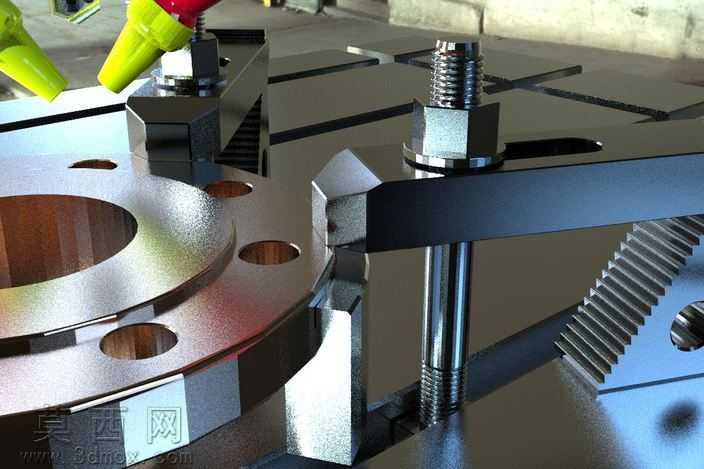

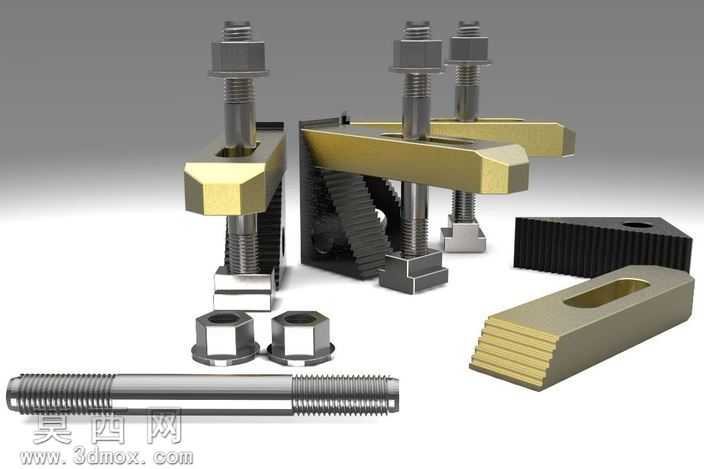

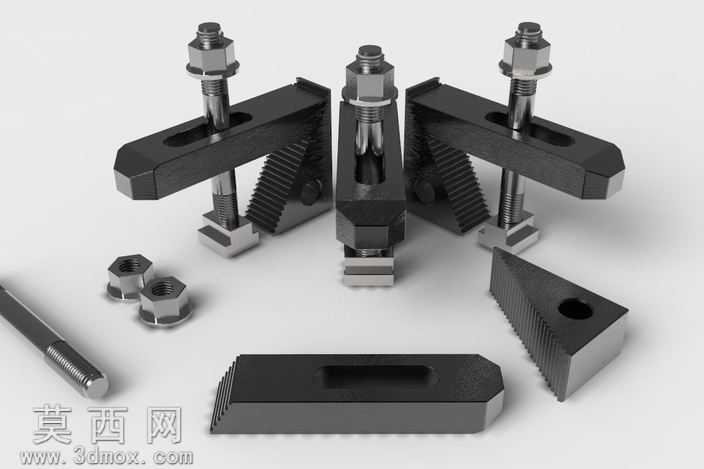

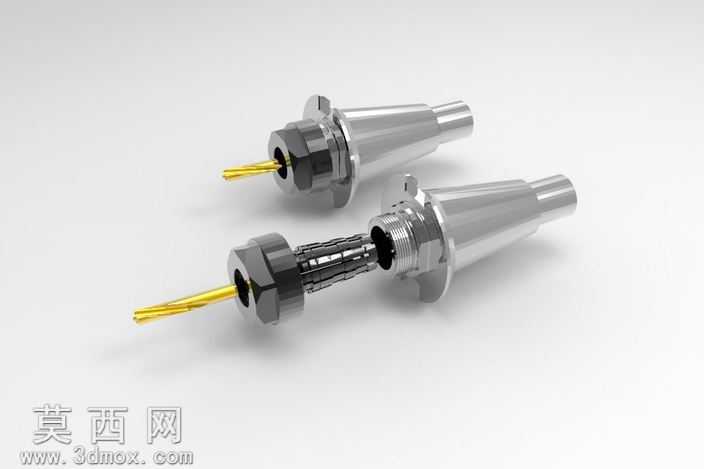

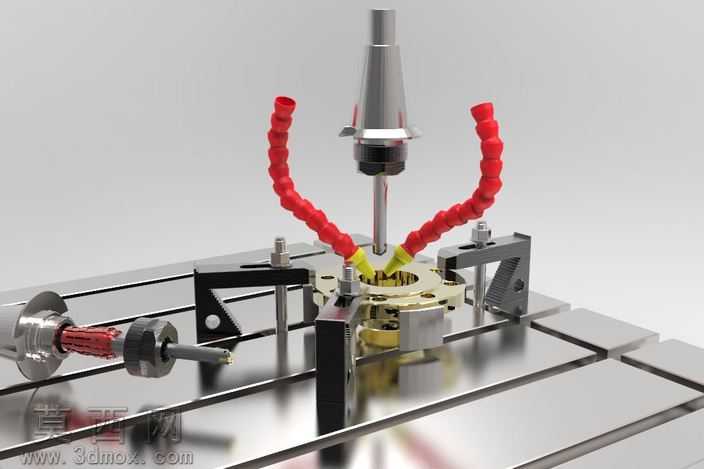

本套数控钻床加工装置采用三维参数化建模完成，整体结构围绕数控钻孔工序的装夹定位需求设计，建模过程中严格遵循机械加工的实际装配公差要求，对各零部件的配合间隙、安装基准做了精准还原。模型主体为带标准T型槽的机床工作台，工作台台面采用金属磨砂材质渲染，还原了铸铁工作台的哑光金属质感，槽体的倒角、安装孔位均按照实际机床附件标准绘制，可兼容通用机床夹具的安装需求。工作台上方设置了多组可调式夹钳组件，夹钳的活动压块、锁紧螺栓、定位支座均做了独立建模，可直观展示夹钳的行程调节范围与锁紧结构，配合专用T型螺母实现工件在工作台任意位置的灵活装夹，适配不同尺寸的法兰类、盘类零件钻孔加工。模型中还还原了钻孔加工用的刀具组件，包含标准锥柄钻夹头与专用钻头，刀具的切削刃、锥柄定位面均做了细节刻画，金属光泽材质渲染还原了高速钢刀具的表面质感。同时配套设计了可弯曲调整的冷却管路，管路采用红色柔性材质渲染，双出口喷嘴对准加工点位，可直观展示钻孔加工时切削液的喷射位置，还原实际加工的冷却场景。整套模型的装配逻辑完全贴合实际机床加工的装夹流程，从工作台基准定位、夹具安装、工件装夹到刀具装夹、冷却管路布置，每一处结构都具备实际生产参考价值，建模时对所有标准件如螺栓、螺母、夹钳紧固件均采用标准化参数绘制，可直接导出工程图用于生产加工参考，渲染阶段采用工业产品常用的影棚布光，突出金属部件的质感与结构层次，清晰展现各组件的装配关系与功能结构，能够为数控钻床工装设计、加工工序排布提供直观的三维参考。
