肘节式钣金折弯加工设备结构设计

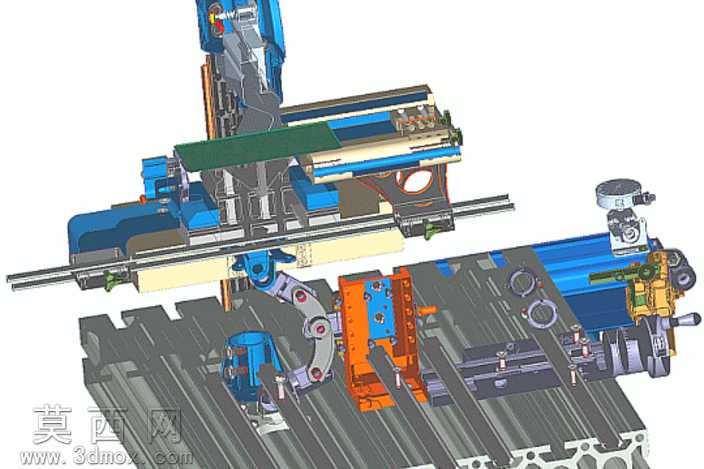

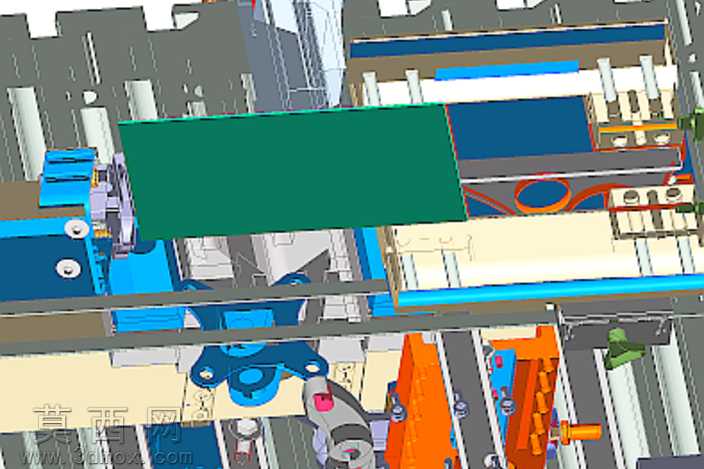

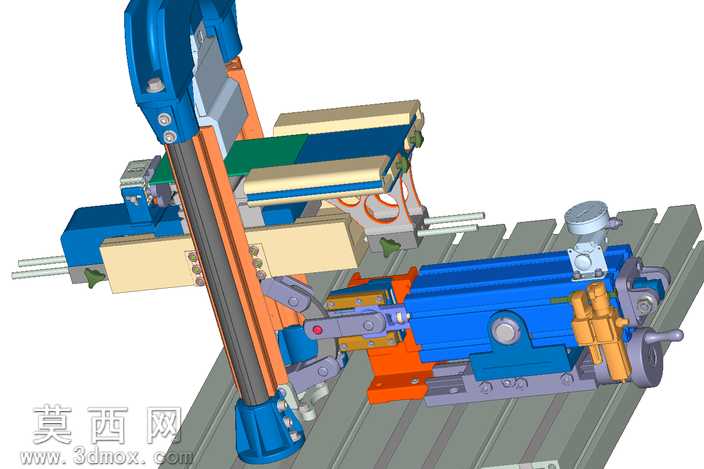

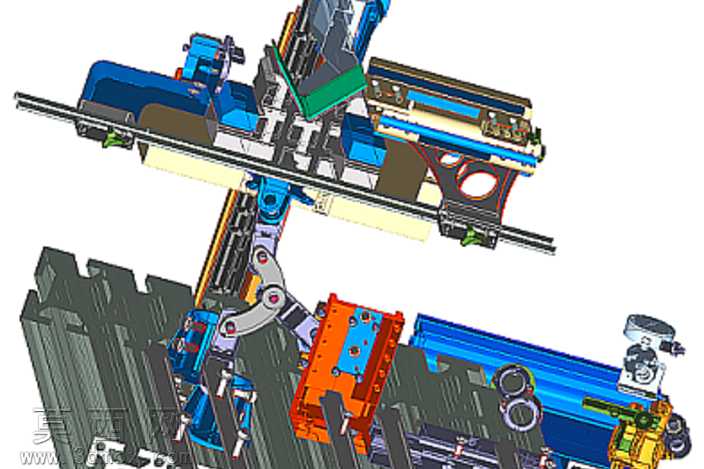

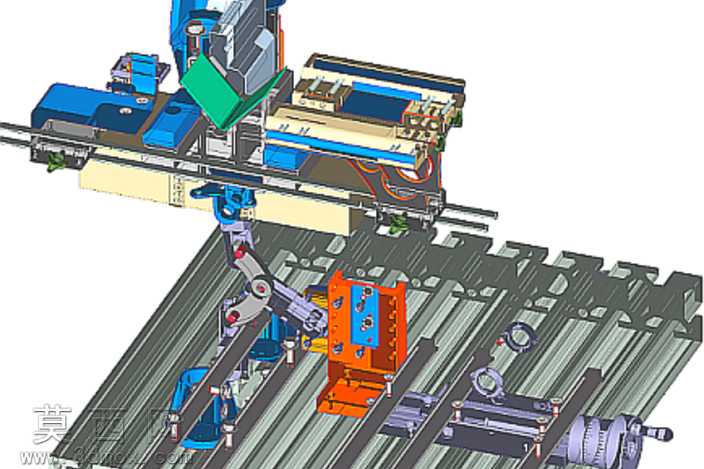

本模型为肘节式钣金折弯机的完整三维结构设计，建模过程中严格遵循钣金加工设备的实际工程参数，对每一处传动配合、安装定位结构都做了1:1的等比例还原，所有零部件的装配约束完全符合实际机械装配逻辑，可直接用于结构验证与工程参考。模型在渲染阶段针对不同功能部件做了差异化的材质区分：机身承载结构采用深灰铸铁材质表现，还原铸造机身的厚重质感与刚性特征；传动连杆、肘节铰接部件采用亮蓝色合金结构钢材质，突出运动部件的加工精度与强度属性；折弯模座、快换刀架部分采用橙色高亮标识，清晰区分作业执行端的功能区域；导轨、定位挡块等导向定位部件采用金属原色处理，还原直线导轨、定位销等标准件的真实外观。结构设计上，该设备核心采用肘节杠杆传动机构，搭配万向球导向结构，可实现平整板材、金属薄板的高精度折弯作业，集成了精度停止与定心八角折弯功能，能够适配多种折弯角度的加工需求，同时设计了可旋转棱镜式换刀结构，支持快速更换折弯模具，大幅缩短换刀调试的辅助时间，有效提升钣金加工的作业效率。设计过程中充分考虑了实际加工的工况需求，对铰接点的受力承载、导轨的滑动行程、模座的装夹定位都做了针对性的结构优化，肘节机构的力放大特性可以在较小驱动输入下获得足够的折弯压力，既降低了驱动端的动力配置要求，又能保证折弯过程的压力稳定，减少钣金折弯处的回弹变形，提升成型工件的尺寸精度。整体结构布局紧凑，传动路径清晰，各功能模块划分明确，既包含了机身承载、传动执行、导向定位、模具装夹等核心功能单元，也预留了驱动元件、检测元件的安装位置，可直接作为非标折弯设备开发的结构参考，也可用于钣金加工工艺的教学演示，帮助理解肘节式传动在压力加工设备中的应用逻辑，以及钣金折弯设备的核心结构组成与工作原理。
