Makeblock机器人用步进电机三维结构设计

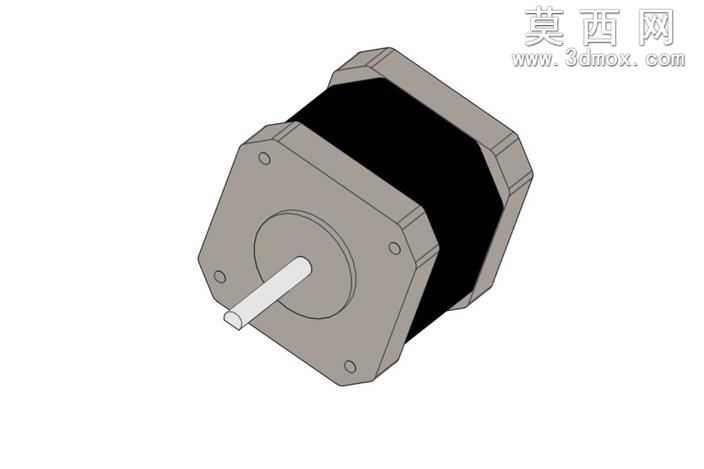

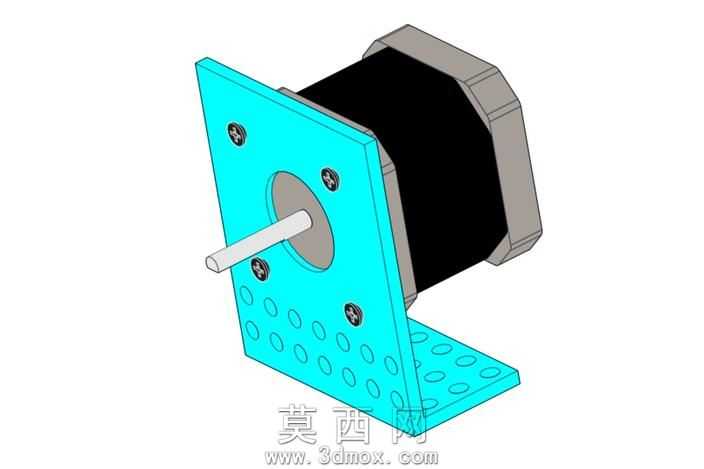

本模型为适配Makeblock机器人套件开发的步进电机三维结构设计，建模过程严格遵循实物测绘的尺寸参数，在三维建模软件中通过多特征组合完成整体结构搭建。建模初期先绘制电机前端法兰安装面的二维草图，精准定位四个安装孔的中心距、孔径参数，以及中心输出轴的轴径、轴伸长度尺寸，通过拉伸凸台特征生成前端盖的基础实体，再对端盖边缘做倒角处理还原实物的切削加工质感。针对电机中部的定子壳体部分，采用旋转凸台特征生成圆柱形主体结构，为还原实物的黑色哑光涂层质感，建模时为壳体赋予哑光黑的塑料类材质，调整材质的粗糙度参数避免出现过度反光的失真效果，同时在壳体与前后端盖的衔接处绘制环形凹槽特征，还原实际产品的装配接缝结构。后端盖的建模与前端盖保持结构对称性，同样通过草图拉伸生成实体，对应预留安装孔位，保证前后端盖的安装孔位同轴度符合装配要求。输出轴部分单独建模，采用圆柱体拉伸生成轴体，在轴端做平切处理还原D型轴的防转结构，为轴体赋予金属镀铬材质，调整材质的反射参数模拟金属轴的光亮质感。建模过程中对电机的八角形安装法兰做了精准的轮廓还原，每一个切边的角度、尺寸都与实物保持一致，确保模型可直接用于机器人的虚拟装配仿真，验证安装位的匹配度。整体模型完成后通过渲染功能调整场景光照，采用柔和的漫反射光源打亮电机整体结构，避免出现大面积死黑阴影，清晰展现电机各部分的结构衔接关系，材质区分明确，前端盖、后端盖的灰色金属漆质感与中部壳体的黑色哑光质感形成清晰对比，输出轴的金属亮面也能直观区分，模型结构完整无缺失特征，所有装配孔位、轴体结构都具备工程实用性，可用于机器人结构设计的选型参考、装配干涉检查以及教学演示场景，帮助设计者快速理解该款步进电机的外部结构与安装尺寸，无需重新测绘即可直接调用到机器人整体装配模型中，提升机械设计的工作效率。
