多色组合式多功能滑动计算尺三维设计

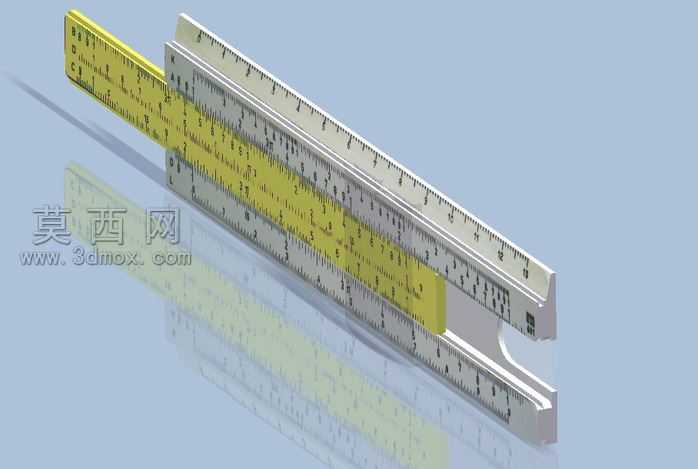

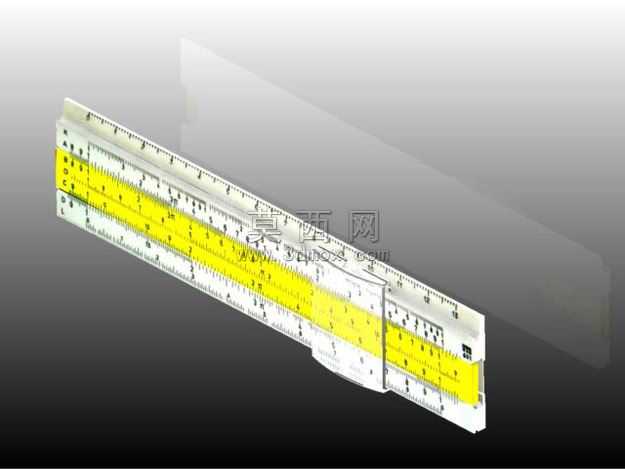

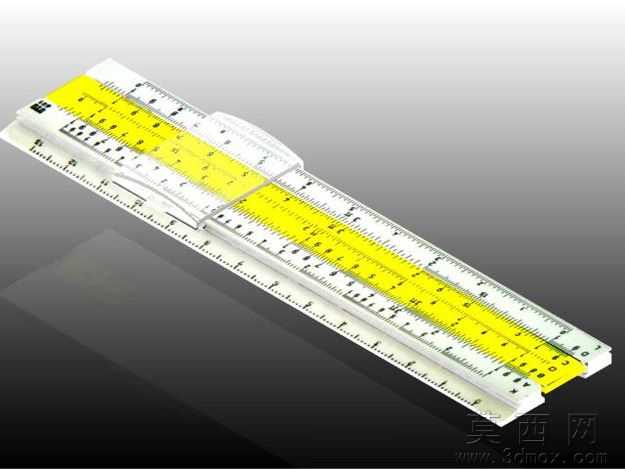

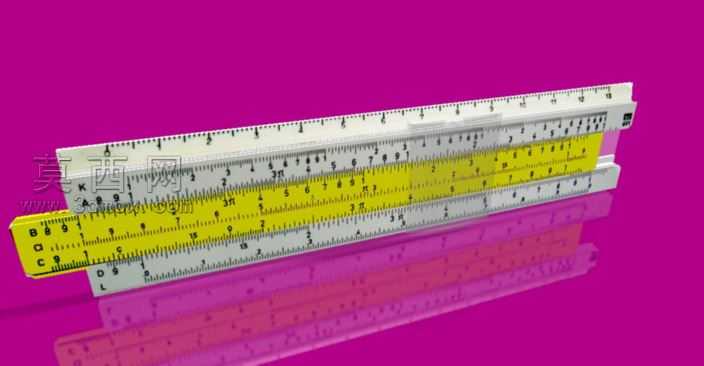

本作品为组合式滑动计算尺的三维建模设计，建模阶段首先梳理计算尺的层叠滑动结构逻辑，将整体拆分为外层固定尺身、中层黄色滑动尺芯、内嵌游标滑块三个独立可动部件，在三维软件中先通过草图绘制各部件的基础轮廓，精准定位每一条刻度线的排布位置，严格遵循真实计算尺的刻度比例规范，确保对数刻度、常用换算刻度的间距与实际产品一致，避免出现刻度错位影响功能还原的问题。建模过程中对尺身边缘做了细微的圆角处理，还原真实塑料尺的边缘倒角工艺，避免尖锐直角带来的不真实感，同时为滑动接触的面预留了合理的装配间隙，保证各部件滑动时的顺畅度，还原真实计算尺抽拉滑动的阻尼感结构逻辑。材质设置阶段，外层白色尺身采用哑光硬质工程塑料材质，调整材质的粗糙度参数模拟普通塑料尺的微磨砂表面质感，避免过高反光带来的廉价塑料感；中层黄色尺芯采用饱和度适中的明黄色半哑光塑料材质，与外层白色尺身形成清晰的视觉区分，方便用户快速识别滑动部件；刻度标识采用深灰色印刷油墨材质，模拟丝网印刷的牢固附着质感，刻度线条边缘清晰无晕染，还原真实量具的刻度印刷精度。渲染阶段选用高饱和度洋红色纯色背景，通过三点布光方案突出尺身的层叠结构：主光源从左上方45度角照射，打出尺身边缘的轮廓高光，辅助光源从右侧补光消除部件缝隙处的死黑阴影，底部添加弱反光效果模拟光滑展示台面的倒影，增强模型的空间立体感，同时调整光线角度避免在刻度表面形成大面积反光遮挡刻度内容。设计思路上还原了经典老式计算尺的实用结构，保留多尺层叠滑动实现快速换算的核心功能，同时优化了各部件的卡扣限位结构，避免滑动尺芯从尺身中滑脱，整体模型既还原了怀旧文具的外观质感，也完整复现了产品的装配结构与功能逻辑，可用于教学演示、怀旧文创产品设计参考等场景。
