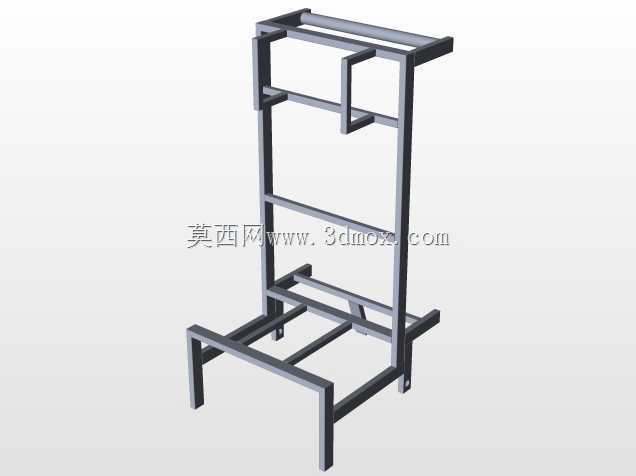

传感器安装用立式方管焊接支撑框架

　　这款立式支撑框架主要面向工业现场传感检测单元的安装承载需求设计，整体采用标准规格方形管材焊接成型，区别于铸件或型材拼接的架体，焊接结构的整体刚性更优，在车间振动、设备启停冲击的工况下，不会出现拼接缝隙带来的安装位偏移问题，能保障搭载的传感元件检测基准稳定。从实际应用场景来看，这类框架常部署在自动化产线的检测工位、实验室传感测试台架、仓储物流的扫码识别点位，用来固定光电类、视觉类、位置检测类传感组件，部分场景下也可搭载小型接线盒、信号中继模块，省去额外加装小型安装板的工序。

　　设计过程中优先考虑了安装边界的适配性，底部支脚预留了通孔安装位，可直接通过膨胀螺栓固定在水泥地面，也可搭配脚轮组件做成移动式检测架，适配产线临时调整检测点位的需求；底部框架做了加宽处理，整体重心落在底部支撑面中心区域，即使上层搭载重量不超过15kg的检测组件，也不会出现侧翻风险，支脚的安装孔位采用长圆孔设计，现场安装时可微调固定位置，抵消地面预埋件的位置偏差。中层设置了多道横向支撑梁，并非冗余设计，一方面可以强化框架整体抗扭性能，避免方管立柱长期受力出现侧弯变形，另一方面这些横梁可作为走线支撑，传感设备的供电、信号线缆可以沿横梁内侧排布，通过扎带固定，避免线缆垂落被现场工件剐蹭。上层的安装位做了凸台结构设计，预留了标准间距的安装螺孔，可直接适配市面多数常规尺寸的传感器安装支架，不需要现场二次打孔加工，顶部的横向延伸梁可以用来安装防护挡板，在焊接车间、打磨工位这类有飞溅物的场景下，能为传感元件提供物理防护，避免飞溅物砸损检测镜头或感应面。

　　从结构细节来看，所有方管的焊接位置都做了满焊处理，焊后打磨去除焊渣与毛刺，避免现场安装调试时划伤操作人员或线缆；框架的内侧拐角处做了斜向加强筋焊接，在承受侧向推力时，应力会通过加强筋分散到整根立柱上，不会在焊缝位置出现应力集中导致的开裂。整体外形尺寸控制在常规人体站立操作的适配区间，上层安装面的高度刚好匹配成年人站立时的视线高度，调试传感设备参数时不需要垫脚或弯腰，中层横梁的间距预留了足够的手部操作空间，接线、调整传感器角度时不会被架体结构干涉。不同于封闭式的柜式架体，这款开放式框架的四周没有遮挡，传感设备的检测信号不会被金属架体屏蔽，不管是光电信号还是无线传输的传感数据，都能稳定传输，同时开放式结构也便于日常运维检查，不用拆卸护板就能直接观察所有安装位的固定情况、线缆老化状态。在选型适配时，需要注意确认搭载传感器的安装孔距是否与上层安装位匹配，若搭载重量超过额定承载，可在底部框架上额外加装配重块，进一步提升架体稳定性，针对有防腐需求的场景，可在焊接完成后做喷塑或镀锌处理，适配潮湿、有弱腐蚀介质的车间环境。
