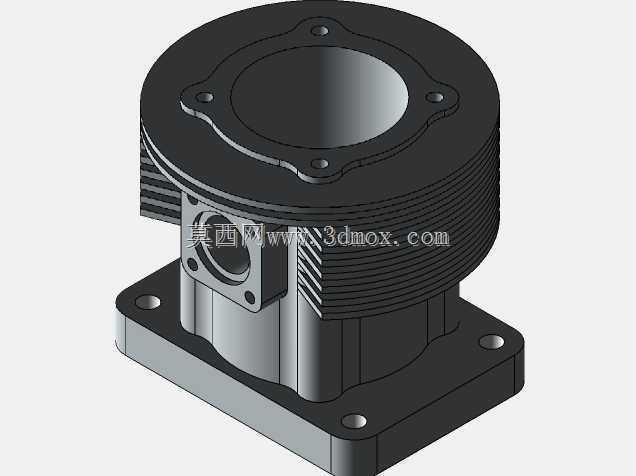

带散热鳍片法兰安装式阻塞引擎结构

　　在小型动力输出、流体通路阻断控制类设备的结构选型中，这类集成散热鳍片的法兰安装式阻塞引擎结构，常被应用在小型内燃动力模组、气动回路压力调控单元、小型发电机组的动力端配套场景中，区别于常规一体式缸体结构，该结构在设计阶段就兼顾了安装便捷性与持续工作的散热需求，不需要额外加装独立散热支架即可满足中低负载持续运行的热交换要求。从实际功能落地角度看，该结构的核心作用是通过缸体内部的活塞往复动作，完成动力输出或者通路通断的阻塞控制，上部带均布安装孔的圆形端盖，主要用于封闭缸体上腔，同时预留了外接管路或者阀组的对接接口，端盖上的四个沉头安装孔采用对称布局，装配时可以按照现场管路走向选择0度、90度、180度、270度四个方向调整安装角度，

　　不需要重新加工对接孔位，适配不同排布的管线布局需求。缸体外壁周向设计的整圈平行散热鳍片，是该结构设计的核心考量点之一，鳍片的厚度、间距经过热仿真校核，在自然对流环境下，能够将缸体持续工作产生的热量快速导出，避免内部密封件因为长期高温出现老化失效，相比光滑外壁的缸体结构，同等工况下外壁温度可以降低18到22摄氏度，有效延长密封组件的更换周期。下部的方形安装法兰采用带圆角的结构设计，四个角位置预留了通孔安装位，安装时可以直接通过螺栓固定在设备的安装基座上，法兰与缸体衔接位置做了加厚加强筋处理，能够承受活塞往复运动产生的周期性振动载荷，避免长期运行后法兰与缸体衔接位置出现应力开裂。侧面突出的方形接口座，内部预留了通油或者通气的流道，

　　接口座上的四个安装孔用于对接外部管路接头，设计时将接口座与缸体做了一体化结构，减少了额外拼接带来的密封泄漏点，同时接口座的位置避开了下部法兰的安装螺栓操作空间，装配时不需要特殊工具即可完成接头的锁紧操作。从安装边界尺寸来看，上部圆形端盖的外径与缸体散热鳍片的最大外径保持一致，不会出现上部突出结构干涉周边管线的问题，下部方形法兰的边长大于缸体外径，安装时螺栓的操作空间充足，不需要在基座上预留过大的沉孔，整体结构的轴向高度控制在紧凑范围内，适合安装在空间局促的小型设备舱内部。在三维建模过程中，该结构的所有安装孔位都做了装配公差预留，沉头孔的深度、通孔的直径都符合常规紧固件的装配要求，散热鳍片的倒角处理避免了加工过程中出现锐边割手的问题，

　　同时所有衔接位置的圆角过渡，都能够减少应力集中，提升结构的抗疲劳强度。实际选型应用时，该结构可以根据使用场景的不同，调整内部活塞的行程、缸体内径尺寸，适配不同的输出力或者通流能力要求，外部安装接口的尺寸保持统一，不需要更改安装基座的设计即可完成不同参数型号的替换，降低了设备迭代的设计成本。在日常维护场景中，只需要拆卸上部端盖的固定螺栓，即可完成内部活塞、密封件的检查更换，不需要将整个结构从基座上拆除，大幅缩短了维护停机时间。
