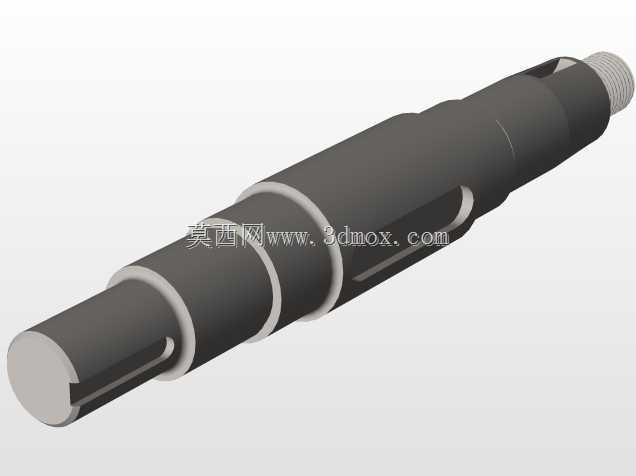

齿轮箱传动用阶梯式带键槽轴结构

　　在常规闭式齿轮传动系统的布局里，这类阶梯轴是承担扭矩传递、支撑齿轮组件的核心承载零件，日常会出现在中小型减速箱、机床主轴进给箱、农用机械传动箱、输送线驱动单元等场景中，轴段的直径变化完全匹配箱体内不同零件的装配顺序，从输入端到输出端依次排布轴承位、齿轮安装位、密封位、输出连接位，每一段的轴肩都承担着轴向定位的作用，不需要额外加装定位套就能限制齿轮、轴承的轴向窜动，能有效压缩齿轮箱的轴向装配空间。做这类轴的结构设计时，首先要核算的是各轴段的扭转强度与弯曲强度，结合传递的额定扭矩匹配最小轴径，再根据装配关系逐级放大轴径形成阶梯，轴肩的高度需要满足对应安装零件的定位要求，比如滚动轴承位的轴肩高度不能超过轴承内圈的拆卸高度，

　　否则后期维护时无法用拉马拆卸轴承；齿轮安装位的轴肩高度要略大于齿轮轮毂的倒角尺寸，保证齿轮端面能完全贴紧轴肩实现可靠定位。轴上开设的键槽是扭矩传递的核心结构，平键槽的尺寸匹配对应轴径的标准键规格，键槽的对称度公差需要控制在0.02mm以内，避免装配后键侧受力不均导致键槽压溃、传动异响；轴端的螺纹段是用来安装锁紧螺母的，锁紧螺母压紧轴承内圈或者齿轮端面后，能抵消轴系运转时产生的轴向力，防止零件在正反转切换时出现轴向窜动。从安装边界来看，这类轴的总长度需要匹配齿轮箱两壁板的轴承安装孔间距，两端伸出箱体的轴段长度要匹配外接联轴器、带轮或者执行件的轮毂长度，密封位的轴段表面粗糙度需要达到Ra1.6以下，和骨架油封配合时能减少密封件的磨损，

　　延长密封使用寿命；轴承位的轴段尺寸公差一般取k6过渡配合，保证轴承内圈和轴的同步运转，不会出现跑内圈的故障；齿轮安装位的轴段公差取h6或者js6，既保证装配时的顺畅度，又能传递额定扭矩不打滑。实际选型替换时，需要先核对原轴的各轴段直径、长度尺寸，确认键槽的宽度、深度、位置，以及轴端螺纹的规格，还要注意轴上各退刀槽、砂轮越程槽的尺寸，避免装配时零件无法到位；这类轴的材质一般选用45号钢调质处理，表面硬度达到HB220-250就能满足常规传动场景的强度要求，如果是重载冲击工况，还可以选用40Cr材质调质后表面高频淬火，提升轴颈和键槽位置的耐磨性。在三维建模过程中，这类轴的特征构建需要先绘制回转截面做旋转凸台生成基础轴体，

　　再依次绘制键槽草图做拉伸切除，轴端的螺纹可以通过装饰螺纹线特征体现，不需要绘制真实螺纹牙型来减少模型冗余量；各轴段之间的过渡圆角需要严格按照设计尺寸绘制，不能直接做直角过渡，避免应力集中导致轴在交变载荷下出现断裂，尤其是直径变化较大的轴肩位置，过渡圆角半径不能小于2mm，对应安装零件的倒角要和圆角匹配，保证装配贴合度。这类轴在装配入箱时，需要按照顺序先将键敲入轴的键槽内，再依次压装齿轮、轴承、密封件，最后装入箱体后拧紧轴端锁紧螺母，转动轴检查是否有卡滞、异响，确认齿轮啮合侧隙符合要求后再端盖封箱；日常维护时只需要定期检查轴端密封是否漏油，轴承位是否有异常温升，就能保证轴系的长期稳定运转。
