工程用双向铰接式液压油缸结构

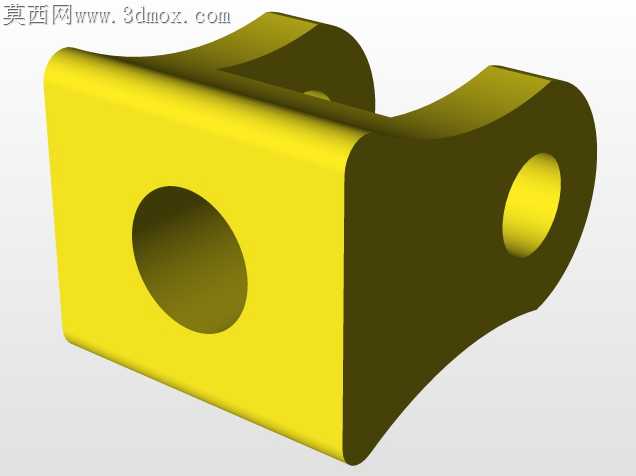

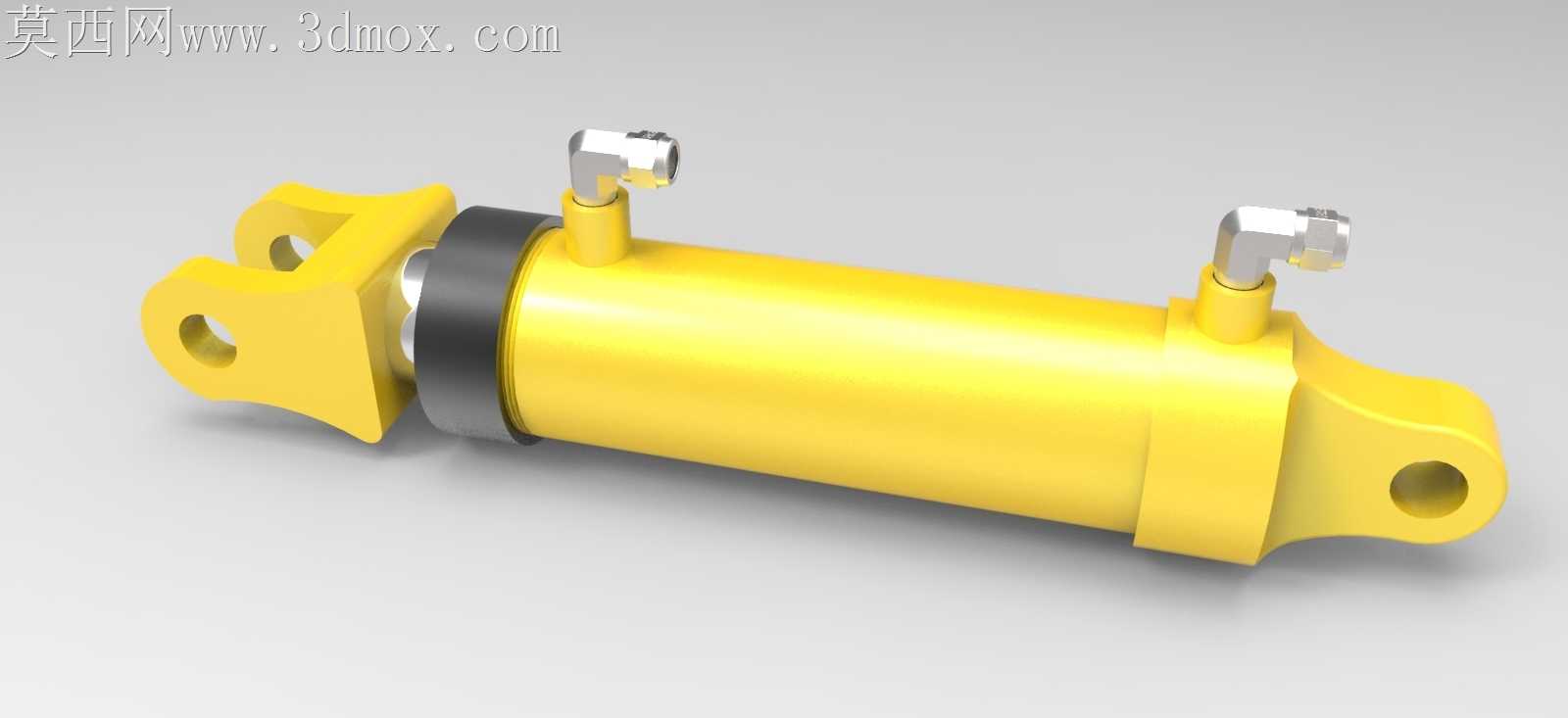

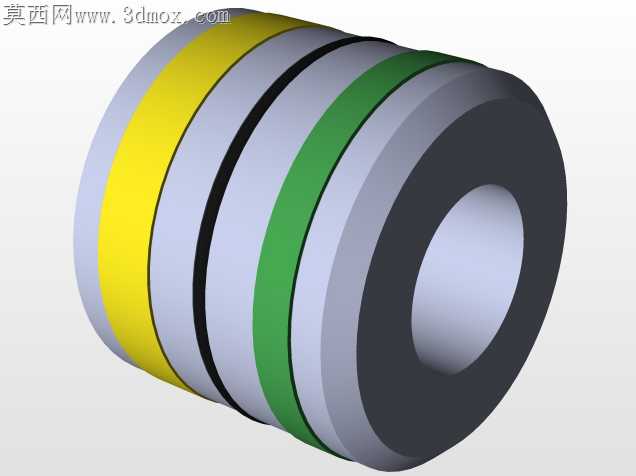

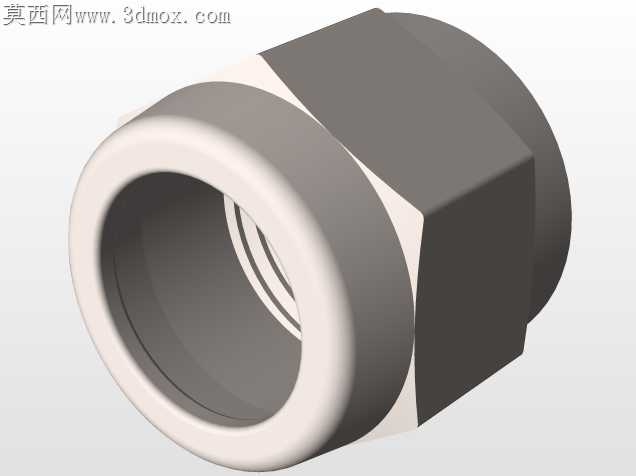

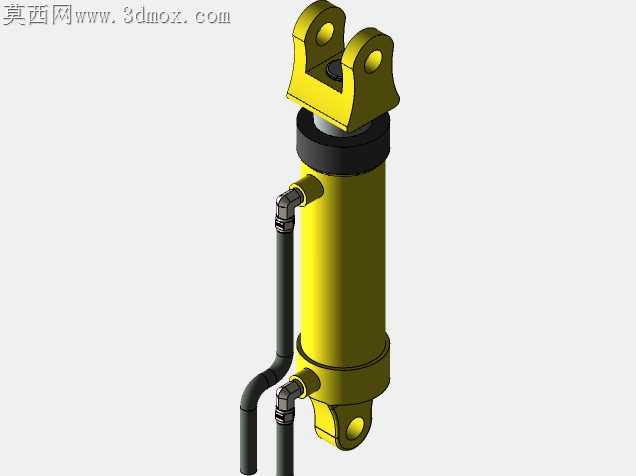

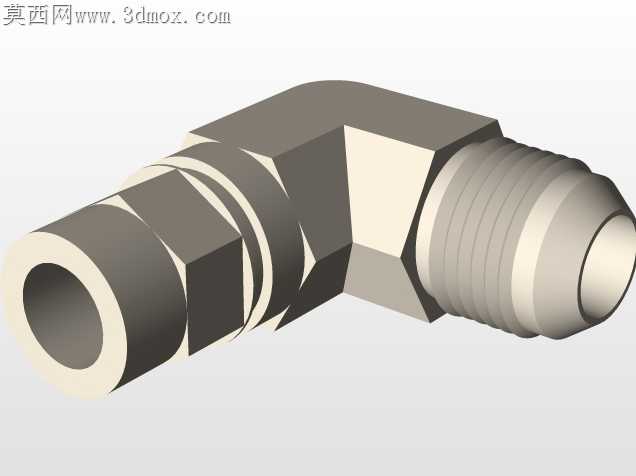

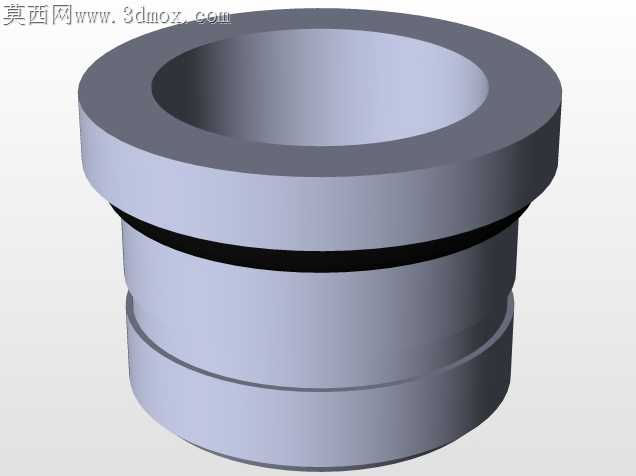

之前在车间调试同类型油缸时，吃过铰接耳同轴度偏差的亏，当时两端耳孔差了0.12mm，装机后活塞杆全程带别劲，跑了不到三百小时密封件就磨破漏油，这次做结构的时候特意把两端铰接座的安装基准统一到缸筒外圆的同一条母线上，加工时先粗车缸筒留0.2mm余量，焊完铰接耳再上磨床精修外圆，顺带把耳孔的同轴度公差卡到0.05mm以内，避免后期装配出现憋劲的问题。油口位置选了侧装90度弯接结构，之前做过直油口的款式，现场布管的时候油管经常和周边的车架结构干涉，工人安装时硬掰油管导致接头渗油的情况时有发生，这次把两个油口的角度顺着管路走向调整，接完管后油管自然顺直，不会出现硬折的情况，而且油口根部特意做了加厚凸台，焊接时不会因为热变形导致油口螺纹歪牙，后期拆装管接头也不会出现滑牙问题。缸筒和端盖的密封槽没按常规的矩形槽做，之前用矩形槽装格莱圈，装配时经常因为唇边翻边导致密封失效，这次把槽口做了15度的导入倒角，密封件压装时能顺着倒角滑进槽位，不会刮伤密封唇边，而且特意在主密封外侧加了一道防尘圈，工地工况下泥沙多，之前没加防尘圈的油缸，活塞杆缩回去的时候会把泥沙带进缸筒，拉坏缸筒内壁的镀铬层，加了防尘圈之后能把附着在杆上的泥沙刮干净，延长缸筒的使用寿命。之前跨软件转档的时候，活塞杆和导向套的配合面经常出现破面，这次转档前特意把配合面的曲面公差调到0.001mm，转完之后逐面检查配合间隙，导向套和活塞杆的间隙控制在0.03-0.05mm之间，既不会因为间隙太小出现热胀卡滞，也不会因为间隙太大导致内泄超标。两端的铰接耳孔里特意留了装衬套的余量，之前直接用钢材做耳孔，和销轴干磨没多久就磨出椭圆间隙，后期晃量太大影响设备精度，留了衬套余量之后可以装铜基自润滑衬套，磨损了只换衬套就行，不用整体更换油缸，降低后期维护成本。做渲染的时候特意把缸体的漆面调成工程黄，和工地实际用的油缸外观一致，两个油口的金属接头做了镀锌质感，密封件的黑色橡胶质感也调整了反光参数，不会像塑料件一样失真。之前做实训作业的时候，有同学把缓冲结构做在缸筒内部，结果小行程油缸根本没足够空间装缓冲套，这次的油缸行程不算长，直接把缓冲做在端盖的油口位置，通过节流小孔实现行程末端的减速，不会出现活塞撞端盖的异响，也不用额外占用缸筒内部的行程空间，适配更多小安装空间的工况。
