带安装凸缘的轴套式轮缘连接构件

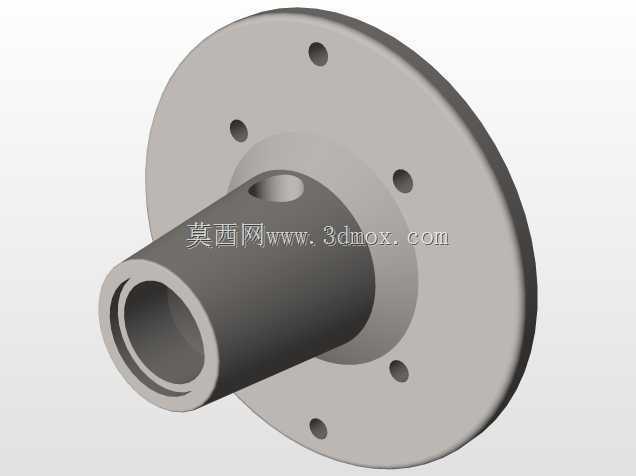

　　这类带法兰凸缘的轮缘连接构件，常应用在中小型传动机构的轴端定位场景中，比如轻载输送线的从动轮支撑、检测设备的转轴限位结构，还有小型仪器仪表的传动端固定工位，核心作用是实现轴类零件与安装基座的刚性连接，同时承担径向承载与轴向定位的双重功能，避免转轴运转过程中出现窜动、偏摆的问题。从结构设计逻辑来看，构件采用圆盘法兰与空心轴段一体化的结构形式，法兰盘上均匀分布6个通孔安装位，孔位沿法兰圆周等角度排布，能保证螺栓锁紧时受力均匀，不会出现局部应力集中导致的法兰变形；空心轴段的内孔设计为阶梯状结构，靠近法兰端的内孔直径更大，可适配轴端的台阶定位，装配时能直接卡入轴肩位置，省去额外的轴向定位套，减少装配环节的零件数量。

　　轴段外壁靠近法兰根部的位置开有一个径向通孔，这个孔位是为紧定螺钉预留的安装位，当轴件穿入内孔完成定位后，拧入紧定螺钉即可实现轴与构件的周向固定，防止运转过程中两者出现相对转动，这种固定方式适合转速不超过1500rpm、传递扭矩不超过20N·m的轻载传动场景，拆装调整都比较便捷。从安装边界来看，法兰盘的外径比轴段外径大出近一倍，安装时法兰盘面与基座安装面完全贴合，6个安装孔的中心圆直径需与基座上的预制螺孔中心圆完全匹配，装配时要注意法兰端面与轴段轴线的垂直度公差控制在0.02mm以内，否则会导致轴段安装后出现偏斜，运转时产生径向跳动，影响整个传动机构的运行精度。轴段的外圆表面做了粗糙度细化处理，若有配套的转动轮圈套在轴段外侧，

　　可保证轮圈转动时的同轴度，减少运转噪音与磨损。设计时特意将法兰与轴段的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中问题，在承受交变载荷时，圆角过渡能大幅降低衔接位置的断裂风险，提升构件的疲劳强度。这类构件的材质通常选用45号钢经调质处理，兼顾强度与韧性，若应用在有腐蚀介质的场景，也可更换为304不锈钢材质，适配不同的工况环境。在实际选型应用时，需要重点核对三个尺寸参数：一是内孔的直径与深度，要匹配待安装轴的轴径与插入长度；二是法兰盘上安装孔的中心距与孔径，要对应基座的安装尺寸；三是轴段的外径尺寸，若需配套轴承或者轮圈，要保证配合公差符合设计要求，过盈量过大易导致装配困难，间隙过大则会出现晃动。另外，

　　径向紧定螺钉孔的位置要避开轴上的键槽或者其他结构位，保证紧定螺钉能直接顶在轴的实心表面，获得足够的锁紧力。在三维建模过程中，这类构件的建模重点在于保证法兰孔位的圆周阵列精度，以及内孔阶梯位置的同轴度，还有衔接圆角的尺寸一致性，建模时可先绘制轴段的回转截面，通过回转命令生成主体结构，再在法兰盘上绘制单个安装孔后做圆周阵列，最后添加径向的紧定螺钉孔与衔接圆角，建模完成后需核对各安装尺寸的公差配合，避免后续生产加工时出现装配干涉的问题。这类构件虽然结构不算复杂，但在小型传动机构中属于必不可少的基础连接件，其加工精度与安装质量直接影响整个传动系统的运行稳定性，若法兰端面垂直度不足，会导致轴段偏斜，进而引发轴承磨损加快、传动噪音增大、运转精度下降等一系列问题，因此在设计与加工环节都需要对形位公差做严格管控。
