克劳泽特EMWS导轨式电气监测模块

　　在低压配电系统的终端回路里，这类导轨安装的监测模块常被布置在进线柜、马达控制中心的出线侧，或是楼宇配电的楼层配电箱内，用来实时捕捉三相回路的电压、电流波动，以及剩余电流、温度这类容易引发电气火灾的异常参数，很多做工业配电改造、设备配套电控柜的工程师，在做柜内布局时都会优先给这类模块预留标准DIN导轨的安装位。从结构设计来看，这款模块完全遵循标准导轨式电气元件的安装规范，整体采用窄体模块化布局，单模块宽度适配常规35mm标准导轨的安装间距，多模块并排安装时不会出现干涉，柜内布线时可以顺着模块上下两侧的接线端子排布走线槽，主回路接线端和信号输出端做了明确的物理分区，避免强电弱电走线交叉带来的信号干扰。

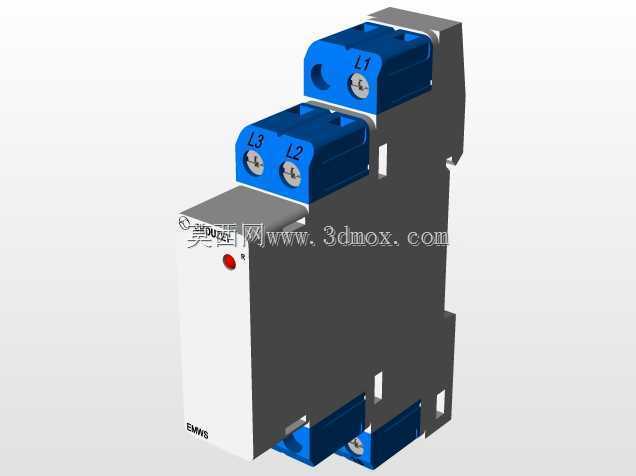

　　模块上部的三个蓝色端子区域对应三相回路的接入点位，每个端子旁都印有清晰的相序标识，现场接线时不需要额外对照图纸就能快速完成相序匹配，端子采用螺钉压接结构，适配1.5-6平方毫米的多股铜芯线，压接后能承受常规配电场景下的振动拉扯，不会出现松脱断线的问题。模块正面的红色状态指示灯可以直观反馈当前回路的工作状态，正常运行时指示灯常亮，出现参数越限、接线故障时会触发闪烁提示，现场运维人员巡检时不需要外接调试设备，隔着柜门上的观察窗就能快速判断模块的运行状态。在建模过程中，需要重点把控几个关键的安装边界尺寸：首先是模块整体的深度尺寸，要和柜内导轨到柜门的安全距离匹配，避免柜门关闭时挤压模块本体；其次是模块上下两侧的接线预留空间，

　　要保证接线完成后线缆的弯曲半径符合电工施工规范，不会因为线缆弯折过度导致绝缘层破损；还有模块侧面的散热间隙，多模块并排安装时需要预留至少2mm的通风间隙，保证模块长期满负荷运行时内部的采样电路能通过外壳自然散热，不会因为积热导致采样精度漂移。这类模块的实际应用场景覆盖很广，从工厂车间的设备配电回路，到商业建筑的照明、空调配电回路，再到数据中心的末端供电监测，都能看到同类型产品的身影，它不需要额外加装复杂的外接传感器，直接串接在被测回路里就能完成参数采集，输出的信号可以直接接入楼宇自控系统或者工厂的能源管理平台，帮助运维人员实时掌握各回路的用电状态，提前发现潜在的电气故障隐患。做三维建模时，外壳的卡扣结构是需要重点还原的细节，

　　模块背部的导轨卡扣采用弹性卡接设计，安装时只需要把模块上部卡在导轨上沿，下部按压就能卡入导轨，拆卸时用螺丝刀撬动卡扣下方的解锁拨片就能快速取下模块，不需要拆卸整个导轨，这个结构的尺寸精度直接影响模拟装配时的干涉检查结果，如果卡扣的弹性行程做的不准，就会出现虚拟装配时卡接不上或者卡扣松脱的问题。另外模块外壳的分型面、表面的丝印标识也需要准确还原，这些细节在做柜内布局的渲染展示时，能大幅提升模型的真实感，给客户做方案演示时可以更直观地呈现柜内元件的排布效果。
