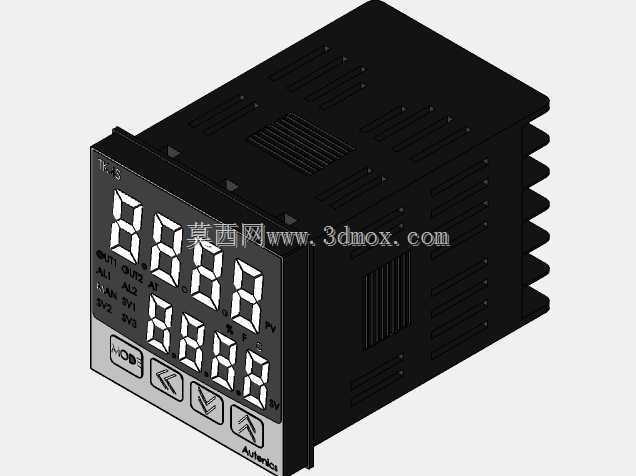

Autonics TK4S型温控器外观结构三维建模

　　在工业自动化温控回路的设计选型与柜体布局阶段，这类面板安装型数显温度控制器是温控系统的核心交互与控制单元，常见于恒温烘道、注塑机料筒温控、包装设备热封工位、小型工业电炉、冷链温控单元等需要精准温度闭环控制的场景，承担温度信号采集、PID运算输出、参数可视化交互、超限报警触发的核心作用，直接决定整套温控系统的控温精度与运行稳定性。

　　本次建模的TK4S型温控器采用行业通用的48mm×48mm标准面板安装尺寸，属于柜装仪表的常规规格，安装时仅需在电控柜面板开设对应尺寸的方形安装孔，依靠仪表本体两侧的弹性卡扣即可完成快速固定，无需额外的安装支架，适配厚度1-5mm的冷轧钢、绝缘板材等常见柜体面材，安装后前端面板与柜体表面齐平，外露部分仅保留操作按键与显示区域，兼顾柜体外观整洁度与操作便捷性。建模过程中严格还原了产品的实际结构边界：仪表本体后部为阶梯状散热壳体，壳体表面密布横向与纵向的散热格栅，对应实际产品中内部电源模块、控制电路板的散热需求，后部的接线端子区域预留了足够的接线空间，建模时按照实际产品的端子排布预留了对应位置的结构特征，方便设计人员在完成柜体三维布局时，同步核算后部走线空间、接线弯折半径，避免出现安装后端子与柜内其他部件干涉、线缆无法正常插接的问题。

　　从功能结构的还原来看，前端显示区域采用上下双排四位高亮数码管布局，上排对应当前测量温度值显示，下排对应设定温度值或参数代码显示，数码管下方设置了四个实体操作按键，分别对应模式切换、参数移位、数值增减、确认功能，按键的按压行程、键帽的凹凸纹理都按照实际产品的操作手感做了结构还原，面板左下角预留了品牌标识区域，左上角设置了状态指示灯位，分别对应主控输出、两路报警输出、通讯状态的指示，每个指示灯的位置、尺寸都与实际产品一致，方便设计人员在做柜体面板布局的人机交互校验时，能够直观判断操作视角下的按键可达性、显示区域可视角度是否符合现场操作需求。

　　建模时对壳体的细节处理也贴合实际生产工艺：整个仪表外壳采用阻燃黑色工程塑料注塑成型，壳体的拼接缝位置、卡扣的装配结构、散热孔的开孔率都做了1:1还原，没有做过度的简化处理，尤其是后部壳体的多层散热鳍片结构，不仅还原了外观形态，也对应了实际产品工作时的空气流通路径，在做整机热仿真分析时，该模型可以直接导入仿真软件作为结构参考，评估柜内密闭环境下温控器自身的散热情况是否会影响周边敏感元件的运行。

　　在实际工程应用中，这类温控器的安装位置通常处于电控柜的中上部操作区域，建模时还原的安装卡扣结构可以帮助结构设计人员准确计算安装时的推入行程，确认卡扣卡紧后面板与柜体表面的贴合间隙，避免出现面板歪斜、缝隙过大导致的防尘等级下降问题。同时模型保留了所有外部接口的位置特征，包括后部的电源接线端子、传感器输入端子、输出继电器端子、可选通讯接口的位置，在做三维布线设计时，可以直接从对应端子位置生成布线路径，核算线缆长度、走线路径，避免实际装配时出现线缆长度不足、与柜内线槽或其他元件干涉的问题。

　　从设计思路的还原角度，这款温控器的结构设计充分考虑了工业现场的使用需求：前端面板的IP防护等级满足常规工业柜体的防尘防泼溅要求，按键采用密封式结构，避免现场粉尘、水汽进入仪表内部；后部壳体的散热结构采用非对称开孔设计，既保证了散热效率，又避免了外部异物直接掉落到内部电路板上；整体外形采用方正结构，最大化利用柜内安装空间，同尺寸规格的温控器可以实现互换安装，降低设备维护时的替换成本。建模过程中没有对这些结构特征做简化省略，就是为了让使用该模型的设计人员能够完整获取产品的所有结构边界，在做柜体设计、元件布局时不需要额外查找产品手册核对安装尺寸，直接通过模型即可完成所有干涉校验、布局优化工作。
