谷轮涡旋式制冷压缩机结构三维造型

　　做制冷系统三维布局的时候，涡旋压缩机的安装边界是最容易出问题的环节，不少刚入行的结构工程师容易只盯着样本上的标称尺寸，忽略实际接管、接线盒的操作空间，最后做出来的机组要么接管折弯半径不够应力集中，要么接线盒开盖维护的时候被旁边的储液器挡住，返工成本极高。这款ZR系列的涡旋压缩机造型，是对照实物测绘后做的全参数化建模，把现场安装会碰到的所有干涉边界都还原了出来。

　　从实际应用场景来看，这类3匹规格的涡旋压缩机覆盖的场景非常广，小型商用中央空调的风冷模块、户式水机、低温空气源热泵、商用冷柜的冷凝机组都能用到，不同工况下的安装逻辑其实有细微差别，比如做热泵机组的时候，排气侧的接管要预留足够的柔性段，避免冬季化霜时的热胀冷缩拉扯焊口，建模的时候特意把排气口、回气口的伸出长度、接口外径、接头角度都做了1:1还原，甚至连接口根部的倒角都和实物一致，管路设计的时候可以直接在装配体里配管，不用反复核对二维样本的尺寸。

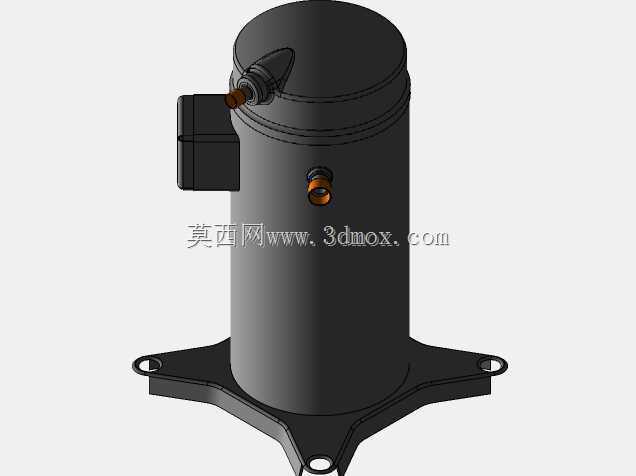

　　底部的安装脚是这类压缩机建模最容易偷懒的地方，很多网上的模型只做了个大致的三角支架，实际这个安装脚的安装孔中心距、孔的腰型量、脚垫的安装槽深度都直接影响机组的隔振效果。这个模型里的三脚支架完全按照实物测绘，三个安装孔的相对位置、孔的通径、支架的翻边高度都和实物一致，做机组底座设计的时候，可以直接把安装脚的轮廓投影到底座板上开安装孔，连腰型孔的调节方向都不用再核对样本，避免出现安装孔对不上、螺栓穿不进去的问题。

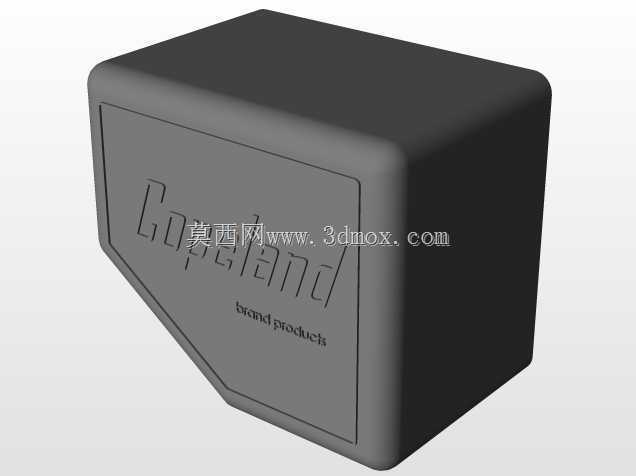

　　机身侧面的接线盒是另一个容易出干涉的部位，建模的时候不仅还原了接线盒的外形尺寸，还把接线盒的开盖方向、盒盖的旋转空间、接线端子的进线口位置都做了准确还原，做电气布局的时候可以直接在模型里预留接线操作空间，不用等实物到了才发现接线盒离侧板太近，手伸不进去压线。机身顶部的接线端子保护罩也做了细节还原，那个倾斜的出线角度是特意设计的，避免冷凝水顺着线缆流进接线盒，建模的时候保留了这个角度，做布线的时候可以顺着这个角度走线缆，符合实际的布线规范。

　　从设计思路上来说，这个模型没有做多余的内部结构拆分，毕竟做系统布局的时候不需要知道内部涡旋盘的结构，反而会占用过多的装配体内存，所有外部特征都做了精准还原：回气口和排气口的相对高度差、机身筒体的外径、顶部端盖的圆弧半径、底部支架和筒体的焊接位置都和实物一致，甚至连筒体上的工艺凹点位置都做了对应，方便和实物做对照校验。

　　实际选型做装配的时候，很多工程师容易忽略压缩机的维修拆卸空间，比如更换压缩机的时候需要留出足够的吊装空间，这个模型的整体高度、最大外径都准确，可以直接在装配体里做维修空间的校核，避免后期机组维护的时候拆不出来。另外做风冷机组的时候，压缩机和冷凝器的相对位置会影响管路的阻力，这个模型的接口位置准确，可以直接在三维里模拟管路走向，计算管路长度和弯头数量，提前评估管路阻力对系统性能的影响，不用等做出样机才发现压损过大导致制冷量不达标。

　　还有个容易被忽略的细节是压缩机的重心位置，这个模型按照实物的重量分布做了质量属性的匹配，做机组运输振动校核的时候，可以直接用这个模型的重心参数计算底座的受力，校核隔振脚垫的压缩量，避免运输过程中压缩机倾斜过大导致脚垫损坏或者管路开裂。对于做制冷机组三维设计的工程师来说，这个模型可以直接导入到装配体里使用，不用自己再花时间测绘建模，能省下不少前期布局的时间，也能避免因为尺寸误差导致的后期装配问题。
